DEUBLIN Electrical Slip Rings 杜博林电滑环 | Deublin Rotating Electrical Slip Ring Connector

我们的目标“竭尽全力成为市场上同类产品的典范”



这项宗旨不仅是我们时力的原泉,也是我们应努力格守的义务。由始坚守这项策,杜博林公司已经发展成为旋接接头制造商,其销售和服务网络已遍布全球。工业领域中只要是水、蒸汽、油、冷却剂、润滑剂域或其他介质必须运送至(或通过) 旋转机械部件(例如滚筒、中心轴或芯轴) 的地方,都已经广泛应用了旋接接头。而当动力 (电流)、信号或数据从固定端传输到旋转端时,则需要通过电滑环来实现。

Deublin's Electrical Slip Ring Products Video



自195年成立以来,杜博林旋接接头在实际需求的鞭策下持续改进,如今已走在了技术的前沿。

我们的产品系列正在不新地发展利扩大。此外,我们还提供特殊的角解决方案,并实现客户指定的改造和模块化设计,从而在实际应用中为用户提供完美的解决方案直接与客户接触并与原始设备制造商紧密合作是我们持续改进的基础。我们整个企业都以质量为中心、在杜博林公司,我们的标准是提供具有竞争力价格的可产品并准时交货。当然,这就要求我们在组织的所有区域内贯初执行综合的全面质量控制体系。



杜博林集团公司总部设在美国屋克根,在美国、德国、意大利、中国、巴西设有工厂,并在加拿大墨西哥、新加岐、日本、韩国、奥地利、法国、波兰、俄罗斯、西班牙、瑞上、英国设立了子公司我们的客户可以信赖我们遍及全球的旆造和销售服务网络。全球工厂及销售服务网络







Deublin slip rings电滑环简介

电滑环起着电气连接的作用,它可以将动力(电流)、信号或数据从固定端传输到旋转端。在转设备中电会发生扭曲甚全断裂,而电滑环通过物初理接的方法让电或信号在旋转设备中的传输成为可能。



电滑环包含五个主要部件:电刷 (滑动接触),导电环、浪味轴承,转子和売体。电刷固定,导电环安装在转子上,随转子转动,电刷与导电环滑动接触,形成旋转的电气连接。 两侧导线通过滑环内部连至电刷和导电环,提供滑环两侧的电气连接。外部电气可选项包括引出线、插头和端子排

滑环有多种规格可选择,不同规格参数不同,包括直径(从小于1英寸至几英寸),通道数量,终端形式及材料等。一般而言,导电环的尺寸越小,触点磨损越小,滑环寿命越长。但是在某些情况下,当需要有介质 (如液体) 通过软管从滑环中心通过时,则需要大一点的导电环。

a - 电刷 b- 导电环 c - 滚珠轴承 d 转子 e 壳体







电刷技术



电流或信号的传输是采用滑动式接触还是刷式接触,是滑环设计人员需要考虑的关键要素之一。除了传输动力电源和信号的需求外,还有一些参数包括电流、电压、转速、工作温度、电阻波动、带宽和阻抗等都对传输技术的选择起着重要作用。一般来说有三种滑动式或刷式接触技术可用,包括复合碳刷单丝纤刷多丝纤刷,这三种技术杜博林都可以提供。

复合碳刷主要由碳石墨材料制成,混合有其他金属材料,以增加其电流密度。它主要用于为电机供电或需要大电流、高转速的应用。贵金属单丝纤刷通常用于低电流且接触电阻低、信号稳定的传输。贵金属多丝纤刷通常用于每个通道需多点接触,极低的接触电阻和噪声,数据的高速率传输,实时控制类和非常敏感的模拟信号等应用的信号的传输。



根据应用条件选取适合类型的电刷。对于传输动力电源的情况,首要考虑因素不是负载功率,而是电流流经滑环后产生的电压降。电压降不但会影响负载电压,还会滑环耗散功率,并终转化为热能,影响滑环的工作温度。



然而,在数据传输中,所有滑动触点(电刷)在旋转时接触电阻都会有些波动因而影响信号传输的质量。波动程度取决于多种因素,包括滑动接触类型、速度、温度和接触力。故在关键应用中,通常建议对每个通道使用多个触点,以尽量减小电阻的波动。

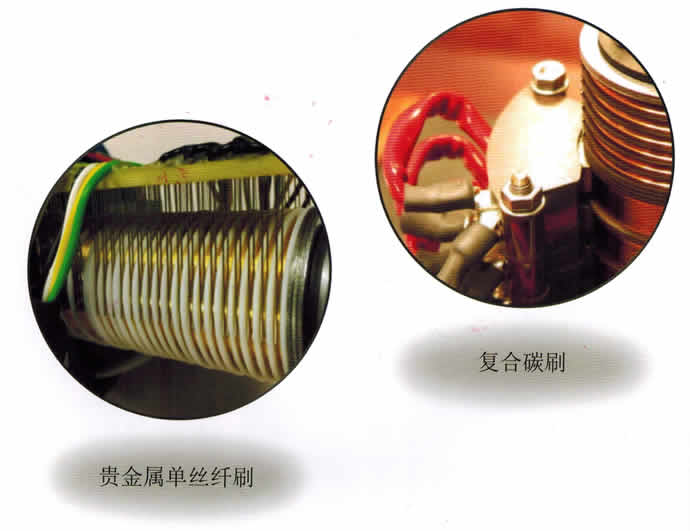

贵金属单丝纤刷、复合碳刷

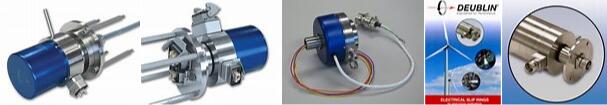

Deublin Rotating Electrical Slip Ring Connector



- DEUBLIN杜博林电滑环选型表

杜博林电滑环选型表 - Deublin Rotating Electrical Slip Ring Connector
系列
大工作参数
页码
通道数
电源
信号
转速
RPM
电压
VAC/DC
电流
A
电压
VDC
电流
A
SRD 系列 - 中型电滑环,可与旋转器连接
3 -8

SRD-20

32

640

10

30

1

250

3

SRD-30

32

640

25

30

1

250

5

SRD-40

39

640

60

30

1

250

7

SRC 系列 - 大型电滑环,可与旋转器连接

9-12

SRC-30

99

880

60

190

5

250-1500

9

SRC-40

99

880

60

190

5

250-1500

11

SRT 系列 - 过孔式电滑环

13-18

SRT-25

36

600

10

30

5

250

13

SRT-38

54

600

10

30

5

250

15

SRT-50

54

600

10

30

5

250

17

SRH 系列 - 大电流电滑环,可与旋转器连接

1 9-32

SRH-11B

25

500

20

30

1

200

19

SRH-11C

18

500

20

30

1

200

21

SRH-13B

50

500

20

30

1

200

23

SRH-13T

25

500

20

30

1

200

25

SRH-17C

50

500

20/10

30

1

200

27

SRH-22B

50

500

100/50/20/10

30

1

200

29

SRH-22T

50

500

100/50/20/10

30

1

200

31



备注:
-如果您的应用超出参数表中范围或未列出,请于我们公司联系以获得工程帮助。- 尺寸单位为毫米(mm)。技术规格如有变动,恕不另行通知。



电滑环主要应用: 风力发电、 半导体、 塑料成型、 工程机械、 工业、 石油&天然气




电滑环滑环应用于许多工业领域,如风力涡轮机、工具机、塑料成型机、推进离心机、卷绕机、铣床、定向钻床、装卸机、拣放机、转台和机器人。





Electrical Slip Ring Brochure PDF
导电滑环技术资料

- Electrical Slip Ring RFQ PDF

- Electrical Slip Rings for Wind Turbine Applications PDF

- Machine Design publishes Slip Ring FAQ Article featuring Deublin product photo PDF

- DEUBLIN Slip Rings

- DEUBLIN electrical slip rings meet demanding design challenges

- Deublin Electrical Slip Rings

- 用于包装行业的新型导电滑环
New Electrical Slip Rings for the Packaging Industry

- 导电滑环的市场应用和行业在哪里?
Where are slip rings used? Common markets and applications

- Deublin Slip-Ring SRX,有ATEX认证
