DEUBLIN SRD-20 电滑环
描述
SRD-20是一种可靠、高性价比、通过实践验证的产品,在许多应用中表现优异。因其独特设计,具有很强的通用性。这种滑环可有效地传输动力电源和信号,常用于包装、贴标及灌装机械,并可与旋接器连接。The SRD-20 is a reliable, cost-effective, and proven product that provides excellent performance for many applications. It
is a very versatile slip ring due to its unique design. This slip ring can transmit both signal and power effectively. Commonly
used on packaging, labeling, and filling machines, and in connection with a rotary union.

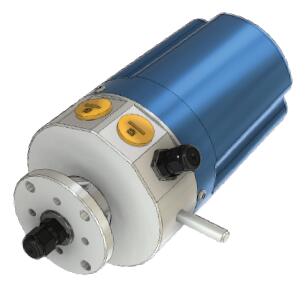

![](esr/pic/SRD-20.jpg)
DEUBLIN SRD-20 Electrical slip rings
Deublin Rotating Electrical Slip Ring Connector
型号系列 SRD-20
行业 多用途
应用包装、自动化、转台
电气特性 Electrical Features |
电气通道数 |
可到 32 |
最高电压 |
电源 :640VAC/DC |
信号: 30VDC |
最大电流 |
电源: 10A |
信号: 1A |
导线规格 |
电源: 1mm 2 |
信号: 0.34mm 2 |
通信速率 |
可到 100Mbps |
导电环 |
镀金铜合金 |
电刷 |
单丝或多丝合金纤刷 |
定子连接 |
格兰头 |
转子连接 |
格兰头 |
机械特性 Mechanical Features |
最高转速 |
250RPM |
旋转方向 |
双向 |
防护等级 |
IP55 (标准)— IP67 (最高) |
安装方向 |
立式或卧式 |
工作温度 |
-20 ℃到 +80 ℃ |
存储温度 |
-40 ℃到 +90 ℃ |
壳体材料 |
阳极氧化铝 |
转子材料 |
阳极氧化铝 |
罩盖材料 |
含 PA 石墨 |

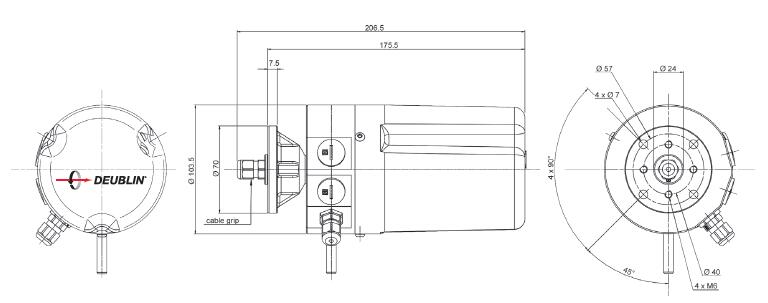

![](esr/pic/SRD-20_1.jpg)
版本 |
SRD-20 (标准) |
定转子端格兰头连接, 3m 引出线 |
可选项 |
引出线末端插头
安装法兰
外壳喷漆
引出线长度
定制防转
应用于低温的内加热器。 |
DEUBLIN Electrical Slip Rings 电滑环环应用于许多工业领域,如风力涡轮机、工具机、塑料成型机、推进离心机、卷绕机、铣床、定向钻床、装卸机、拣放机、转台和机器人。
![](esr/pic/SlipRing_SRD-20.jpg)
|
