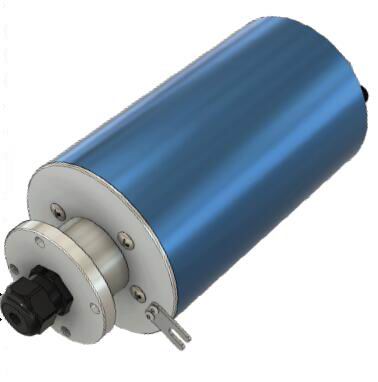

DEUBLIN Electrical Slip Rings SRC-40电滑环

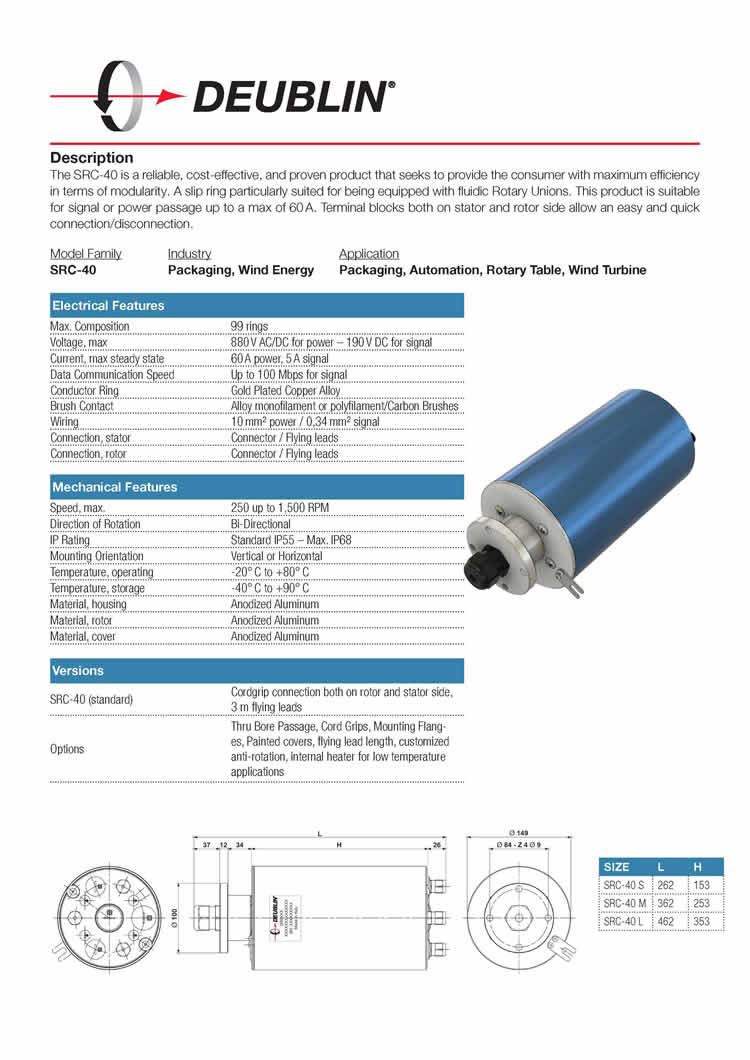

SRC-40 描述


SRC-40是一种可靠、高性价比、通过实践验证的产品,该电滑环可与旋转器连接,旨在为消费者提供高效模块化的产品。该滑环适用于信号或动力电源的传输(最大60A)。定子和转子侧有端子排,便于接线快速拆装。SRC-40 is a reliable, cost-effective, and proven product that seeks to provide the consumer with maximum efficiency in terms of modularity. A slip ring particularly suited for being equipped with fluidic Rotary Unions. This product is suitable for signal or power passage up to a max of 60 A. Terminal blocks both on stator and rotor side allow an easy and quick connection/disconnection.

DEUBLIN Electrical Slip Rings SRC-40电滑环





型号:系列SRC-40
行业:包装、风能 Packaging, Wind Energy
应用:包装、自动化、转台、风力发电
Packaging, Automation, Rotary Table, Wind Turbine





电气特性 Electrical Features

电气通道数

可到 99

最高电压

电源 :880VAC/DC

信号: 190VDC

最大电流

电源: 60A

信号: 5A

导线规格

电源: 10mm 2

信号: 0.34mm 2

通信速率

可到 100Mbps

导电环

镀金铜合金

电刷

单丝或多丝合金纤刷 / 碳刷

定子连接

插头 / 引出线

转子连接

插头 / 引出线



机械特性 Mechanical Features

最高转速

250-1500RPM

旋转方向

双向

防护等级

IP55 (标准)— IP68 (最高)

安装方向

立式或卧式

工作温度

-20 ℃到 +80 ℃

存储温度

-40 ℃到 +90 ℃

壳体材料

阳极氧化铝

转子材料

阳极氧化铝

罩盖材料

阳极氧化铝

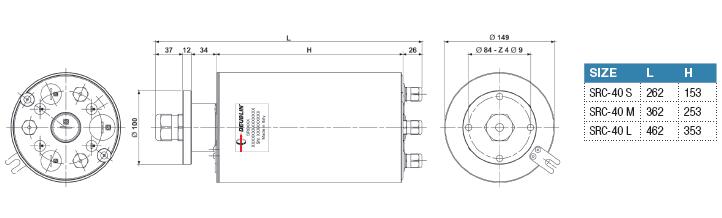

尺寸

L

H

SRC-40 S

262

153

SRC-40 M

362

253

SRC-40 L

462

353





版本

SRC-40 (标准)

定转子端格兰头连接, 3m 引出线

可选项

中孔通道

格兰头
安装法兰
引出线长度
定制防转
应用于低温的内加热器。
