美国Deublin公司成立于1945年。是世界上专业生产各种精密旋转接头、蒸汽接头、虹吸管和各类内部膨胀管的厂家。该公司产品设计新颖,加工精良,性能可靠,不易泄漏,使用寿命长,维护方便,型号系列化。旋转接头-Deublin Rotaing Unions and Rotating Electrical Slip Rings产品广泛应用于机床、冶金、造纸-印刷-包装-纺织、半导体IC-风力发电-太阳能-光伏、橡胶-塑料-轮胎、汽车、机械工程、石油机械等行业,在同行业中享有较高的声誉。

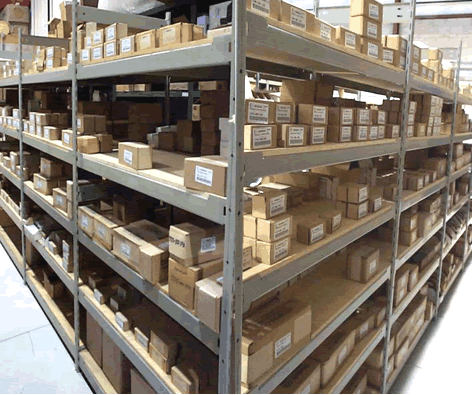

- Deublin旋转接头库存更新日期2017年3月1号最新库存_随时变动
序号 |
美国杜deublin博林旋转接头库存型号 |
|
1 |
1116-555-463 |
47 |
2 |
1106-461-143 |
3 |
3 |
1790-001-113 |
26 |
4 |
1205-000-001 |
4 |
5 |
357-051-198 |
10 |
6 |
1690-000-168 |
17 |
7 |
1129-039-301 |
10 |
8 |
155-000-001 |
2 |
9 |
1205-000-151 |
19 |
10 |
255-269-458 |
4 |
11 |
1101-235-343 |
2 |
12 |
1109-020-188 |
15 |
13 |
1109-041-188 |
2 |
14 |
1109-053-188 |
1 |
15 |
155-000-151 |
5 |
16 |
1116-610-463 |
9 |
17 |
355-021-315 |
2 |
18 |
57-000-094 |
5 |
19 |
157-000-151 |
4 |
20 |
157-050-022 |
4 |
21 |
157-016-738 |
10 |
22 |
1690-000C |
1 |
23 |
902-120-188 |
15 |
24 |
902-121-188 |
5 |
25 |
1790-001-114 |
1 |
26 |
2620-520-252 |
5 |
27 |
525-079 |
7 |
28 |
1116-670-463 |
20 |
29 |
1129-205-201 |
11 |
30 |
1109-040-188 |
10 |
31 |
155-199 |
1 |
32 |
1109-040-388 |
1 |
33 |
157-000-120 |
2 |
34 |
1109-021-188 |
2 |
35 |
1116-555-143 |
16 |
36 |
155-012 |
1 |
37 |
525-237 |
3 |
38 |
157-050-151 |
1 |
39 |
902-140-188 |
5 |
40 |
7100-741 |
4 |
41 |
899-220-201 |
10 |
42 |
7100-1001 |
1 |
序号 |
美国杜deublin博林旋转接头库存型号 |
库存数量 |
1 |
1101-235-343 |
2 |
2 |
1102-070-082 |
1 |
3 |
1109-020-188 |
19 |
4 |
1109-041-188 |
2 |
5 |
1109-053-188 |
2 |
6 |
1205-000-001 |
5 |
7 |
1129-016-301 |
4 |
8 |
1129-036-301 |
3 |
9 |
1116-048-059 |
1 |
10 |
1116-048-143 |
1 |
11 |
1116-555-463 |
24 |
12 |
1116-610-463 |
10 |
13 |
1116-670-463 |
5 |
14 |
155-000-152471 |
33 |
15 |
255-269-458 |
5 |
16 |
355-021-315 |
2 |
17 |
57-000-094 |
4 |
18 |
157-000-151 |
9 |
19 |
157-050-022 |
4 |
20 |
157-016-738 |
18 |
21 |
357-051-198 |
10 |
22 |
1690-000-168 |
6 |
23 |
1690-000C |
1 |
24 |
902-121-188 |
2 |
25 |
14050-04-154 |
4 |
26 |
250-685-445 |
8 |
27 |
1790-001-113 |
20 |
28 |
1790-001-114 |
11 |
29 |
899-200-201 |
7 |
30 |
2620-520-252 |
7 |
31 |
525-000-054079 |
7 |
32 |
H87-074B200750 |
1 |
旋转接头安装使用说明书
关键字:旋转接头
在安装旋转接头前应根据本说明书的要求正确安装,否则其密封性能及其寿命将不能充分发挥出来。
一、旋转接头安装使用注意事项
在安装旋转接头之前,清除管道以及辊筒和旋转接头内部所有硬质颗粒和其它污物,在未与配用输送流体的管道连接前应做以下工作:
1、用手或工具扳动旋转接头壳体,检查是否转动灵活,否则需查找原因,进行调整。
2、检查并调正流体进入或引出管道位置是否与旋转接头相应孔道对应并符合设计要求。
3、装配旋转接头的止转和承重吊装结构零件,并调整其壳体与空心轴同心度一致,防止旋转接头装机使用时壳体振摆或转动。
4、把金属软管和过渡接头、法兰直接与旋转接头相连,连接时用工作台台钳夹持旋转接头壳体安装。
5、内管的安装:把内管连接到旋转接头内。
6、空心轴的安装:把旋转接头外管体和设备轴颈相连接,连接时尽可能地使外管体与轴颈同心。且沿空心轴管360°圆周方向间隙应均匀一致。
二、附件的安装及结构简介
旋转接头与输送流体的管道之间的连接,中间均配一段金属挠性软管,其配用挠性软管长度推荐选用下面数值:lin(25mm)以下(指公称英制、公制管径)取400-500mm;lin(25mm)以上取≥500-700mm。配置金属软管的目的这里将其归纳如下:
1、弥补流体输送管道与旋转接头连接之间的同心度、位移、偏斜等偏差。
2、补偿安装、使用过程中由于旋转接头摩擦副的磨损所造成的轴向位移和温度引起的热胀冷缩位移。
3、用以降低和减弱输送流体压力脉动所引起的振动和配用设备在运转过程中所引起的振动。
配装金属软管以减少或消除旋转接头在安装、使用过程中由于同心度、垂直度、设备振动、偏摆等因素对它密封性能和寿命的影响。
三、安装使用后就开始泄漏的原因及处置对策
1、空心轴与配用旋转体同心度不够:检查尺寸精度,调整与旋转体的固定连接。
2、壳体或底盖底孔与空心轴周围间隙不等(密封环倾斜):调整吊挂、支承或导向杆结构及金属软管松紧度,保证空心轴、壳体与配用旋转体的同心度。(特别是导热油系列最易发生此现象,请安装时一定注意。)
3、配装机器精度低(端面垂直度、径向轴向间隙大),振动大:查找原因,修配配装设备。
4、摩擦密封面未磨合:待磨合使用一段时间达到平衡粗糙度后,将会停止泄漏。
5、硬度较高颗粒状固体或异物,在装配或安装使用时进入摩擦副密封面间:研磨摩擦副磨擦面或更换备品。
旋转接头可应用在那些产业 ?
旋转接头 Rotary Joint 回转接头
◎造纸、阀类工业 - 造纸烘干机、车光滚轮、纸浆机。
◎光电 TFT-LCD ( 薄膜晶体管液晶显示器 ) 、 PCB 计算机主机板、半导体
◎纤维、印染工业 - 滚轮式烘干机、印花机。
◎造漆、油墨、 印刷工业 - 冷却系统印刷机、管式磨粉机三式活滚轮。
◎塑料、橡胶工业 - 车光机滚轮、搅拌机滚轮、压出机冷却引取装置。
◎化学、药品工业 - 粒状磨粉机。
◎食品工业 - 捏合机、混合机、研磨滚轮、回转炉。
◎汽车工业 - 引擎试验装置。
◎机械工业 - 枪钻深孔加工机 (Gun Drill) 、主轴 (spindle) 、夹头与刀座 (chucks and toolholder) 、车床 (CNC Lathe) 、切削中心机 (Machining Center) 、塑料射出机 (plastic machine) 、冲床 (Press Machine) 、机械手臂 (robot) 、油压机、空压机、液压机转盘、磨床冷却螺杆、印刷机、离合器、真空装置、减速尺轮装置、软管卷筒装置。
◎其它工业 - 滚筒干燥机及各式冷却系统风力与、水力涡轮机( Wind and Water turbine )。
连铸机轧辊的温度控制
控制连铸机轧辊的温度是延长正常操作和降低维修成本的关键。积极地控制液流和温度对于避 免连铸过程中产生缺陷以及保证产品稳定性非常重要。旋转接头是机械密封的,允许冷却水流入和 流出连铸机轧辊,以便控制轧辊和轴承温度,防止轴承失效。
开发出了新技术,可减少连铸机旋转接头的冲击、振动和过分地磨损。增加轴承接触面积、持久润滑以及使用防腐材料配合改进的密封包装可以延长新一代旋转接头的使用寿命。 这种新技术可以减少停产维修时间,提高产量,减少水冷连铸辊的投资。
旋转接头的应用范围:
旋转接头主要应用于下列各工业部门:
- 造纸 各种纸张的加工设备,如造纸机的烘缸、蒸球、涂布机、压光机等。
- 纤维制品 纺织、化纤及印染、麻纺工业,如床单炼漂机、丝光机、平洗机、真空干燥机、精压设备、毛巾烫平机、调节器、纺织品印染烘干设备。各种化学纤维制品有关加工设备等。
- 橡胶及塑料 压延机、螺旋挤出机、混合搅拌机、捏合机、旋转和层压机、橡胶用鼓式自动硫化机和平板硫化机等、注射成型机、密炼机、发泡机、薄片制造机、开炼机、干燥机、漆布机、漆纸机等。
- 皮革、人造革及合成革 制革、人造革和合成革的加工制造设备:涂覆机、原布机、精洗机、热辊压力机、辊筒干燥设备等。
- 印刷 旋转式胶版和照相凹版印刷机、分层干燥设备、混料器等。
- 化工及药品 圆筒形、圆台形和类似鼓形的干燥机、滚压试验设备、球磨机、层压机、电石炉的电极提升、压放装置、煤焦油分馏用工业萘转鼓结晶机。
- 食品 粮食、食品烘干设备、捏和机、泄放器、滚压粉碎设备、旋转烘干设备。
- 炼钢、金属及合金制品 连续铸造机、热钢板矫直机、拉丝、轧钢机、精度较高的滚压设备、挤压机、滚压机、线和管的滚压设备、装卸机械、制造硬质合金的湿磨机。
- 电器 双水内冷发电机转子冷却、电线电缆的加工设备。
- 卷烟 烘丝机、烘筋机。
- 建材 塑料壁纸的加工设备、试验设备、印花机、压花机、沟底印花机、木材加工的热压机。石棉制品的制板机。软木制品的加工设备。
- 机械制造 油压机、水压机、气液动有关设备、冷却用螺旋压力机、冲和锻设备的夹紧和抓牢装置、缩径设备、挠性软管的卷取设备、加转台机构、磨矿设备、机床、真空设备、镗床、组合机床润滑及冷却装置。
- 玻璃工业 滚筒式投料机。
- 地质 石油或其他矿产钻探用的钻机。
- 旋接器、旋转接头工作原理
旋转接头产品应用领域
- 风力发电
- 自动化设备
- 高精机床
- 冷/热轧机
- 盾构机
- 垂直/水平钻孔机
- 桩工机械
- 石油钻井
- 半导体行业
- 载人离心机
- 卸料离心机
- 卧螺离心机
- 包装,灌装,吹瓶机械
- 注塑机
- 水力发电设备
- 太阳能电池制造
- 特殊专用设备
- 分离离心机
- 起重机制造
- 变速器制造
- 地震勘探设备
- 车辆喷漆生产线
- 真空镀膜技术
- 拖绞船
- 机器人
- 扭矩加载器
- 齿轮箱
- 真空科技
- 医疗影像
- 安检设备
- 光学技术
总之,凡用蒸气、水、油、煤气、空气、盐水、氨等气体和液体用于加热、干燥和冷却的圆筒形、鼓形、圆台形、球形转动设备和往复运动或摆(转)动任意一个角度的设备,以及用于夹紧、制动、抓牢的气、液动有关设备均可配用旋转接头。
|
