风力发电机组设备用进口美国deublin旋转接头,美国deublin导电滑环
Electric Slip Rings
液压变桨系统旋转接头和导电滑环
导电滑环转换器是一种传递电流及其信号的装置，它将电流及其信号由一个静止的部
件传递到另一个正在转动的部件。
人们可以将导电滑环和旋转连通密封件相互组合安装。有关设计和材料匹配是根据应用和传递方式以及输运流量确定的。其中关键因素有速度、必要的保护力'式、安装环境及机内的安装空间。
就安装方式而言，导电滑环轨道可以径向内外相互衔接，也可以轴向前后相互衔接。根据可能的安装空间，可以将导电滑环设计成小直径的长结构，或设计成大直径的短结构。
风电领域
随着近年来国家对能源环保设备的资金投入加大，以及政策方面的支持，风电设备行业将要进入了一个快速发展的阶段。国内风力发电设备制造厂有近50家，而专业从事风电导电滑环生产的企业相对较少，竞争压力相对较小。
导电滑环作为高端产品其技术含量高，制造难度大，而国内导电滑环主要生产厂目前尚未完全满足市场需求，且在产品性能、种类、标准化程度上还与国外存在较大差距。

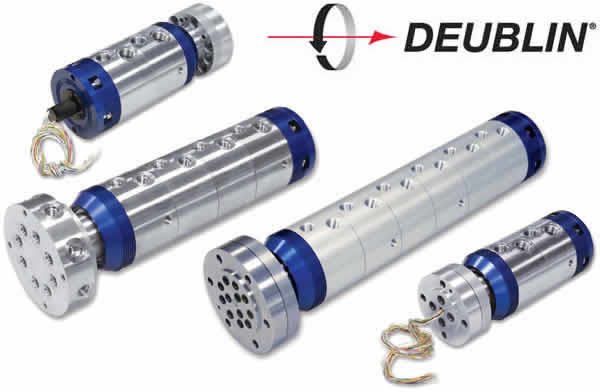

deublin Electric Slip Rings导电滑环
风力发电机用液压旋转接头---美国DEUBLIN旋转接头
风力发电机用液压旋转接头---美国DEUBLIN旋转接头主要用在液压变桨和液压刹车装置中，有单通道和双通道。
旋转接头
叶尖液压油缸的油管安装在齿轮箱的低速轴法兰上的油分配器上，一根通过主轴的可转动的不锈钢管一端与油分配器相连，另一端与旋转接头连接，液压站叶尖油管也与旋转接头连接。当叶轮转动时，主轴内的不锈钢管随着转动，旋转接头与不锈钢管的接头也随着转动，而与液压站叶尖油管连接的外圈不动。气动刹车由液压系统控制，其工作原理为：当风力发电机处于运行状态时，叶尖扰流器作为叶片的一部分起吸收风能的作用，液压系统提供的压力油通过旋转接头进入安装在叶片根部的液压油缸，压缩和叶尖阻尼板相连的弹簧使叶尖阻尼板和叶片主体平滑地联为一体，在正常停机时，液压系统压力下降，叶尖的液压压力减小，叶片在离心力和弹簧机构的共同作用下，叶尖被甩出并沿转轴旋转大约74度，产生阻尼力矩，从面使叶轮的转速迅速下降。在过速状态下，离心力通过钢丝绳使液压缸上压力增加，导致储压罐（压力升高；当压力超过设定值时，发信号停机；叶尖甩出，当压力超过防爆膜的设定值时，防爆膜被冲开，系统泄压，叶尖闸动作停机。
旋转接头
叶尖液压油缸的油管安装在齿轮箱的低速轴法兰上的油分配器上，一根通过主轴的可转动的不锈钢管一端与油分配器相连，另一端与旋转接头连接，液压站叶尖油管也与旋转接头连接。当叶轮转动时，主轴内的不锈钢管随着转动，旋转接头与不锈钢管的接头也随着转动，而与液压站叶尖油管连接的外圈不动。
气动刹车工作原理：
气动刹车由液压系统控制，其工作原理为：当风力发电机处于运行状态时，叶尖扰流器作为叶片的一部分起吸收风能的作用，液压系统提供的压力油通过旋转接头进入安装在叶片根部的液压油缸，压缩和叶尖阻尼板相连的弹簧使叶尖阻尼板和叶片主体平滑地联为一体，在正常停机时，液压系统压力下降，叶尖的液压压力减小，叶片在离心力和弹簧机构的共同作用下，叶尖被甩出并沿转轴旋转大约74度，产生阻尼力矩，从面使叶轮的转速迅速下降。在过速状态下，离心力通过钢丝绳使液压缸上压力增加，导致储压罐（20）压力升高；当压力超过11.3的设定值时，11.3发信号停机；叶尖甩出，当压力超过防爆膜的设定值时，防爆膜被冲开，系统泄压，叶尖闸动作停机。
