美国Deublin杜博林 4通道多用途多介质应用旋转接头 | 多通道旋转接头卡盘夹紧或松开
DEUBLIN Rotating Union Multi-Passage for a Variety of Media and Pressures, DN 10 and 15
DEUBLIN 4 PASSAGES ROTATING UNIONS

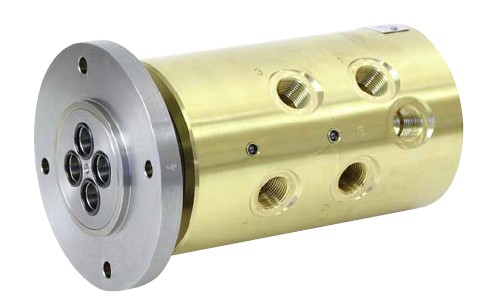

Deublin Air-Hydraulic Four-Passage Unions - 3/8" to 1/2" 1379 series , 杜博林deublin1379和1479系列4通道多介质应用旋转接头卡盘夹紧或松开。4个独立通道，应用于工具感应及主轴冷却应用。 通道2和通道3之间有泄漏口，可使用两种不同的介质且不发生交叉污染。例如：通道1和2中的空气与通道3和4中的液压油。防腐蚀不锈钢和铜部件。加强的铬密封面和弹性体密封。双球轴承宽松排列，吸收大量侧负荷。可提供 5 通道设计。
DEUBLIN Rotating Union Multi-Passage for a Variety of Media and Pressures, DN 10 and 15

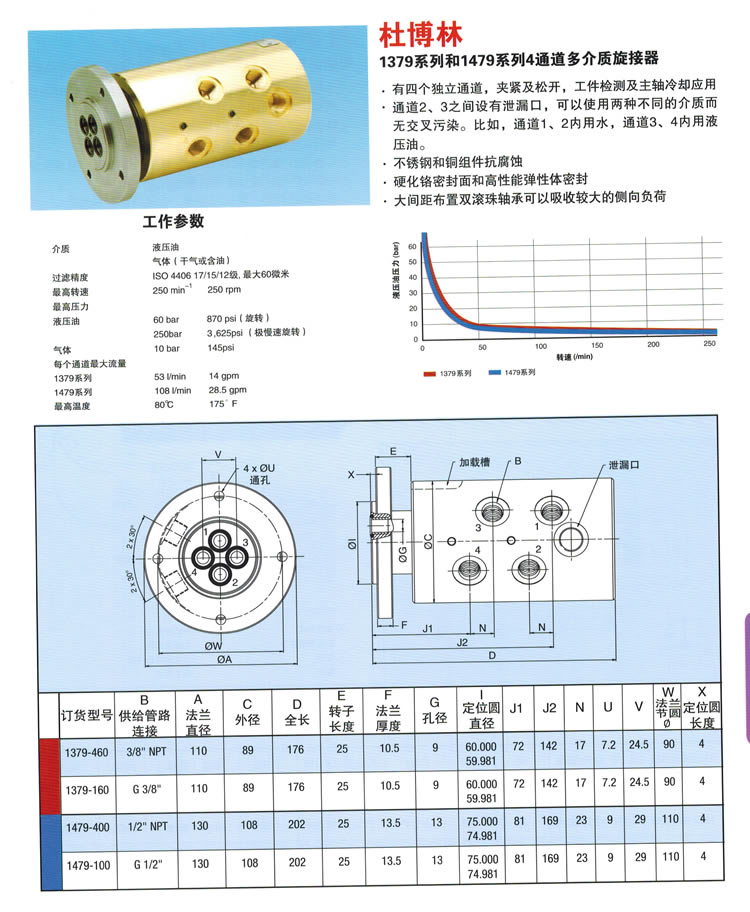

美国Deublin 4通道多用途多介质应用接头技术资料下载
性能参数
— 4个独立通道，应用于工具感应及主轴冷却应用。
— 通道2和通道3之间有泄漏口，可使用两种不同的介质且不发生交叉污染。例如：通道1和2中的空气与通道3和4中的液压油。
— 防腐蚀不锈钢和铜部件
— 加强的铬密封面和弹性体密封
— 双球轴承宽松排列，吸收大量侧负荷。
— 可提供 5 通道设计
品牌：DEUBLIN杜博林工作数据
| 最高气压 |
145PSI, 10Bar |
| 最大液压力 旋转 |
870PSI, 60Bar |
| 最大液压力 非常慢速的旋转 |
3262 PSI, 250Bar |
| 最高速度 |
250RPM, 250Min |
| 两个通道的最大流量 |
|
| 1379系列 |
14 GPM, 53L/Min |
| 1479系列 |
28.5GPM,108L/Min |
| 最高温度 |
80度，大于80度请咨询我们 |
| 过滤 |
ISO 4406，等级17 / 15/ 12,最大60微米 |
订货型号：
|
|
Deublin UNION 4 PASS 3/8 BSP
Item #: 1379-160
Hose Connection BSP
Housing Connection Radial
Housing Hose Thread Size B (4) x G3/8"
Media Air, Hydraulic, Vacuum
Passages Four Passages
Pilot Dia 60.000 "59.981"
Rotor Threaded Flanged
Seal Combination Standard Seals
Union Size (4) x G3/8" |
DeublinUNION 4 PASS 1/2 BSP
Item #: 1479-100
Hose Connection BSP
Housing Connection Radial
Housing Hose Thread Size B (4) x G1/2"
Media Air, Hydraulic, Vacuum
Passages Four Passages
Pilot Dia 75.000 "74.981"
Rotor Threaded Flanged
Seal Combination Standard Seals
Union Size (4) x G1/2" |
|
|
UNION 4 PASS 3/8 BSP
Deublin Item #: 1379-860 |
G 1/2" (BSP) x (4)
Deublin 1479-100 |
Deublin 4 Passage Multi-Purpose, Multi-Media Union,Air-Hydraulic, 1379 series
Deublin 1379-460 3/8" NPT x (4)
Deublin 1379-160 G 3/8" (BSP) x ,(4)
Deublin 4 Passage Multi-Purpose, Multi-Media Union,Air-Hydraulic ? Air-Hydraulic Four-Passage Unions - 3/8" to 1/2"
1479-100 , 1479 Series
1/2" NPT x (4) ,Deublin 1479-400
G 1/2" (BSP) x (4) ,Deublin 1479-100
|
|
