DEUBLIN 1139 Series Bearingless “All-Media”Rotating Unions for Coolant, MQL,and Air Service
DEUBLIN 杜博林1139系列无轴承“全介质”冷却液、ML和气体应用旋转接头
Deublin杜博林1139系列无轴承全介质冷却液、MQL和气体应用旋转接头

DEUBLIN 1139 型接头是Deublin杜博林公司新设计的产品,可以在无压力(密封脱开)及冷却管道中存在气压的条件下运行。

当今在高速加工某些经过特别热处理的钢材料中,会使碳化钨刀具的切削刃产生“过热”,而采用常规冷却液因侵蚀性过高而导致热震(急冷急热),因而采用微气冷作为替代方法。在这种情况下,接头通常得不到足够的润滑,导致密封面磨损及缩短使用寿命。特别设计的 1139 型接头用于上述加工条件。其密封面不仅能够在没有冷却压力情况下自动“脱开”,并且在存在有空气气压时始终保持 2 微米的间隙,而只在冷却液恢复时再次闭合。由于密封始终不接触,即使在没有冷却液或气体压力情况下, 1139 仍能够长久无故障运行。

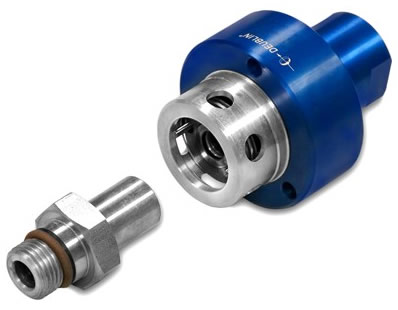

Deublin 1139型无轴承“脱开”式气冷却旋转接头



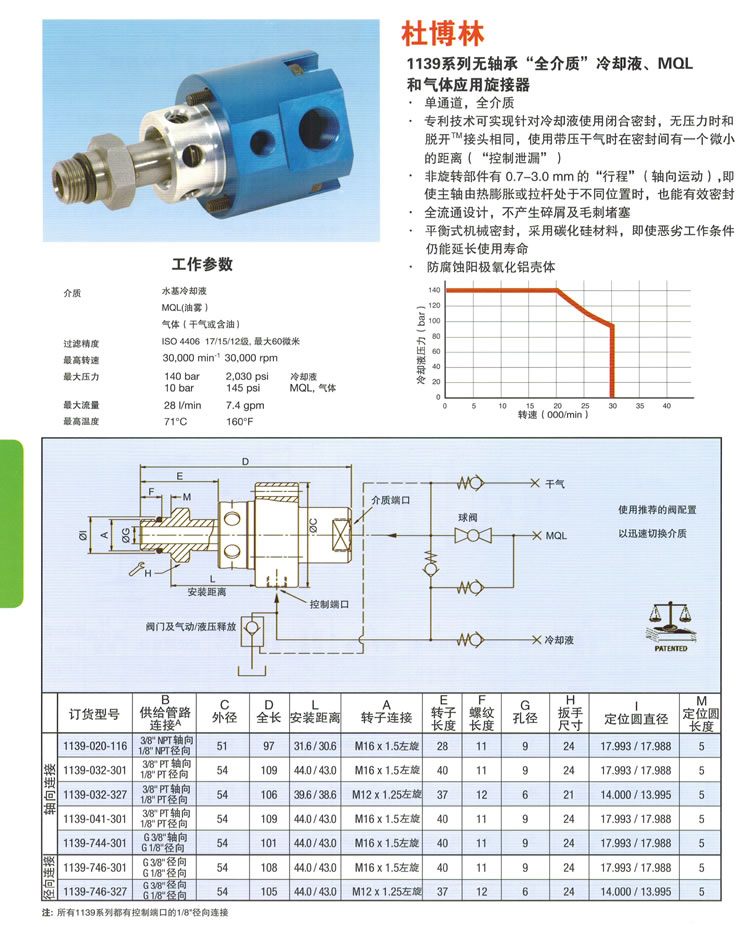

性能特点:

- 单通道,全介质
- 专利技术可实现针对冷却液使用闭合密封,无压力时和脱开接头相同,使用带压干气时在密封间有一个微小的距离(“控制泄漏”
- 非旋转部件有07-30mm的“行程”(轴向运动),即使主轴由热膨胀或拉杆处于不同位置时,也能有效密封
- 全流通设计,不产生碎屑及毛刺堵塞
- 平衡式机械密封,采用碳化硅材料,即使恶劣工作条件仍能延长使用寿命
- 防腐蚀阳极氧化铝壳体



工作参数:

介质 水基冷却液
MQL(油雾)
体(干气或含油
过滤精度 sO440617/15/12级,最大60微米
最高转速 30,000min30,000rpm
最大压力 140 bar 2,030psi冷却液
10 bar psI MQL,气体
28 I/min 最大流量 7. 4 gpm
最高温度 71°C 160°F


工作参数 :

最大压力 *

2000 PSI

140 bar

最高温度

250 ℉

121 ℃

最大速度 *

20,000 RPM

20,000/min

最大流量

13.8 GPM

50 L/min

* 可在最大压力与最高速度下运行。


B

订货型号

A

D

E

F

G

H

I

M

包装重量

3 / 8 "NPT

1139-020-110

5 / 8 " -18UNF 右旋

3.906 "

1.218"

.562"

.343"

.937"

.655"

.654"

.187"

3 / 4 #

3 / 8 "NPT

1139-020-111

5 / 8 " -18UNF 左旋

3.906 "

1.218"

.562"

.343"

.937"

.655"

.654"

.187"

3 / 4 #

3 / 8 "NPT

1139-020-115

M16 x 1.5 右旋

96

28

11

9

23.8

17.993

17.968

4.7

0.3Kg

3 / 8 "NPT

1139-020-116

M16 x 1.5 左旋

96

28

11

9

23.8

17.993

17.968

4.7

0.3Kg

安装距离 控制端口 阀门及气动/液压释放

订货型号供给管路外径全长安装距离
1139-020-116 1805 9731.6/306 38轴向54回哥
1139-032-301 1/8"P径向 09440/430A
1139-032-327
1139-041-301 1/8P径向 38PT轴向54 109440/430MG38"轴向
1139-746-301 618径向 10144.0/430M
圈:136 6-301G38径向 5410
1139-744-301
G18"径向 08440/430M G38"径向
图1139-746-327 G径向 105440/430M1

注:所有1139系列都有控制端口的1/8"径向连接
