DEUBLIN杜博林公司是世界上最大的各种旋转接头制造者。这些精密的工程产品,适用于无数的各种各样的使用场合,他们可使用于往往是高压力和和高速度下的各种粘度和温度的流体。

由于同样的决心和献身精神,使旋转接头的工程化和制造,进一步发展和开辟了各种各样的造纸工业用的蒸汽 / 热油接头、虹吸系统、湍流棒和其它有关的辅助设备。DEUBLIN杜博林公司的工程师一直与很多世界上最大的造纸厂和纸机制造商紧密合作、开展工作。在这个过程中,DEUBLIN杜博林公司已经革命性地把其 FS 系列的固定虹吸系统引入到现代化的高速造纸机上使用。DEUBLIN杜博林公司有能力,使这样的系统与现代化的造纸机生产能力相匹配,从而为造纸厂获取最大生产效率提供无价的帮助。

Deublin FSU/Deltasint Steam Joint & Stationary Siphon System pdf catalog



因为没有一种系统是万能的,Deublin杜博林公司已经开发各种各样的不同的旋转接头和虹吸系统,以保证各种操作条件下的造纸机都能得到最佳的效能。 Deublin杜博林公司建立了全球性的销售和服务网络,可以为全世界的用户提供各种产品和服务。以下各章节分别介绍杜博林公司用于造纸工业的各种创新产品的特点和使用。

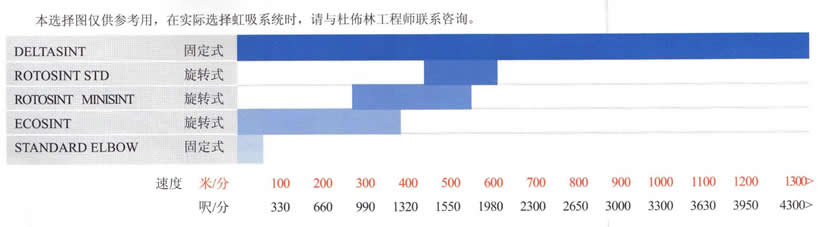

虹吸系统选择图 SIPHON SELECTION CHART

本选择图仅供参考用,在实际选择虹吸系统时,请与杜博林工程师联系咨询





虹吸与接头目录 SIPHONS & STEAM JOINTS INDEX

  应用场合 产品 描述
虹吸管
纸机,任何速度
DELTASIND虹吸管
悬臂式固定复吸管
纸机 250-610米/分 (820-2000尺/分)
ROTOSINT, MINSINT和 TRISTAR虹吸管
旋转虹吸管
纸机 小于400米/分 (1300尺/分)
ECOSINT,DELTASINT SL虹吸管
分别为旋转和定吸管
纸机,小于400米分 (500尺/分)
弯管虹吸管
使用蒸汽接头支持固定
冷却系统和可变用途烘缸
用于冷却系统和可变用途缸虹吸管

蒸 汽、
热 油

水 接 头

STEAM,
HOT OIL &
WATER
JOINTS

纸机,密闭式齿轮传动,任何速度Deltasint固定虹吸管
FS和FSC系列接头
罩形或托架安装,使用平衡机械密封
纸机,开放式齿轮传动,小于900米/分 (3000尺/分), Deltasint固定虹吸管
FSB系列接头和卸荷机构
自我支持结构(球轴承) 使用平衡机封
纸机,密闭式齿轮传动,中速,旋转虹吸管
DMS系列接头
罩形或托架安装,使用双平衡机械密封
纸机 开放式齿轮传动 固定或选择虹吸管
自我支持安装,压力型接头
杨克缸Yankee Dryers
FG SERIES STEAM JOINTS接头
罩形托架安装,使用球面机械密封 (GS)和平衡机械密封(FG)
压榨棍 Press rolls and swing cylinders
F SERIES COOLING SYSTEM & FSU SERIES JOINTS
F系列冷却系统接头
自我支持(球轴承)安装 ,平衡机封密封
压光辊Calender Stacks 6000 & F SERIES ROTATING UNIONS
6000 & F系列接头
自我支持(球轴承)安装, 平衡机封密封
压光软辊
Calender, Soft Nip
CK和RB系列接头
CK ROTATING UNIONS
自我支持(球轴承)安装, 平衡机封密封
纸机,中、高速 TURBULENCE BARS
湍流棒








Deublin paper applications span the production chain from the raw pulp and paper mills, to the downstream paper converters. Mills use steam joint and siphon systems and water unions for heating and cooling. Converters use rotating unions for heating and cooling rolls, as well as winders with air clutches and brakes.

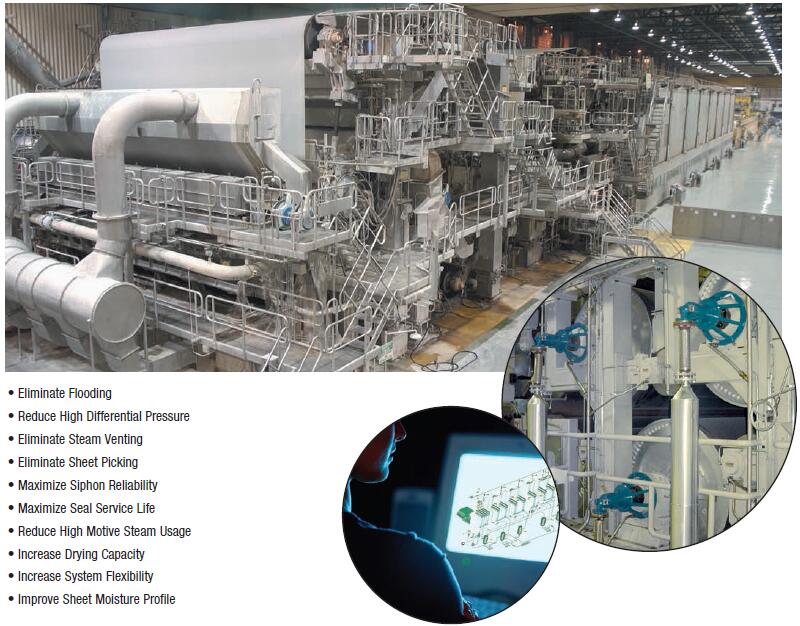

Pulp and Paper Mills

Massive equipment is used to manufacture paper rolls from raw pulp. Deublin rotating unions are used in the headbox, press rolls and nip rolls, while the dryer section employs Deublin steam joints and siphons for steam and condensate removal. Calendar rolls require unions for either steam or hot water.





Paper Converting

Large parent rolls of paper from the mill are placed on winders with air clutches and brakes so that paper rolls can be heated or cooled, coated, cut, slit or cured. Deublin rotating unions are used for heating and cooling rolls.

Rotary union for papermills
Serie H: heat transfer oil and steam / 230°C
Serie DMS: steam / 185°C
Serie CK: heat transfer oil / 250°C
Serie F: water / 120°C
Siphon system standing or rotating
Turbulence bars for a better heat transfer





- Deublin FSU STEAM JOINT/DELTASINT STATIONARY SIPHON SYSTEM
Deublin FSU系列蒸汽旋转接头和虹吸系统

- Deublin H SERIES STEAM AND HOT OIL UNIONS for steam and hot oil applications common in the paper, plastic and textile industries.
杜博林公司H系列造纸,塑料和纺织工业用的蒸汽和热油接头旋转接头

DEUBLIN FSU steam joint
FSU STEAM JOINT/DELTASINT STATIONARY SIPHON SYSTEM
DEUBLIN H SERIES STEAM AND HOT OIL UNIONS



SRS STATIONARY SIPHON FOR SPEEDS UP TO 150 MPM (500 FPM)

SL STATIONARY SIPHONS FOR SPEEDS UP TO 700 MPM (2300 FPM)

ECOSINT ROTATING SIPHONS FOR SPEEDS TO 400 MPM (1310 FPM)
ROTOSINT ROTATING SIPHONS FOR SPEEDS FROM 250 TO 610 MPM (820 TO 2000 FPM)
DEUBLIN FSB self-supported steam joint

DEUBLIN FG Series joints

DEUBLIN DMS Series rotating joint
CCK CARTRIDGE CONVERSION KIT

F SERIES COOLING SYSTEM JOINTS

Deublin 6000 SERIES CARTRIDGE WATER UNIONS
Deublin F SERIES 5” WATER UNION
Deublin CK SERIES JOINTS
TURBULENCE BARS





Deublin Steam Joints and Siphons

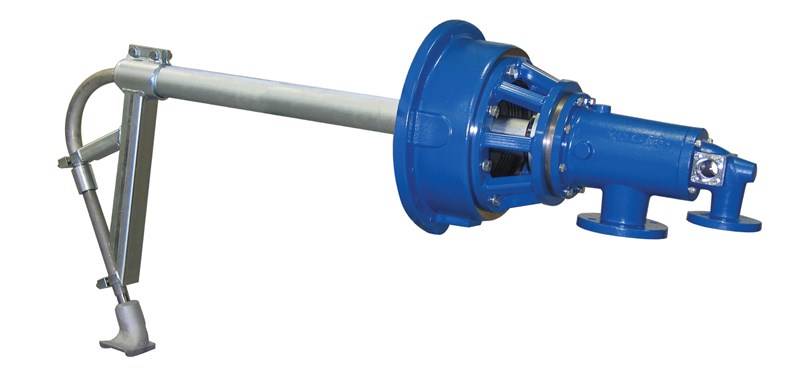

Deltasint Stationary Siphons with FSU Series Steam Joint for any speed.
