美国Barco旋转接头 BARCO旋转接头
Barco Swivel Joints _ Barco rotary unions

Barco 1908年成立于芝加哥，旋转接头专业生产商。Rotary Unions, Rotary Joints, Self-Aligning Swivel Joints, Coolant Unions, Rotary Syphons, Plane Swivels. 用于从固定口向旋转口传输水、空气、油、酸、超纯气体和液体、浆体、食品、涂料、粘合剂等等。当配导电滑环选项时，RotaRing组合还可以传输电源、信号和数据，为自动控制设备提供解决方案。

Barco BC-54000系列用于高压蒸汽的双流式固定虹吸管旋转接头
Barco BC-54000 SERIES Type “C” & “CF” High Pressure Steam Duoflow Fixed Siphon

Barco用于橡胶和塑料应用的正确选择。 Barco平面旋转接头是理想的航空服务车， 洗车，浮动吸管，喉辘，燃料旋转和卡车辘。E - 75的RS水联盟和C型多媒体混频器，压延，冷却辊，压花机，挤出机，加热辊，磨粉机和覆膜机为工会提供好处。 对于苛刻的橡胶和塑料的应用灵活的解决方案，请联系我们。

Barco “C”和“CF” 型号用于高压蒸汽的旋转接头	Barco“CS”和“CSF” 型号用于高压蒸汽的单流式旋转接头
旋转活接头	平面旋转接头

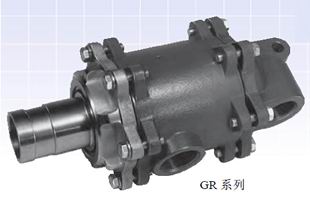

自对中旋转接头	GR 和GRX 旋转蒸汽接头

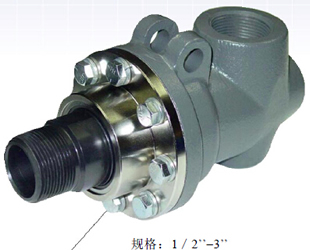

Barco“CR”和“CRF” 型号用于水、蒸汽和热油的双流式旋转虹吸管旋转接头	Barco“CO”和“CFO” 型号用于热油的双流式固定虹吸管旋转接头
Barco E-75 RS union Barco E-75 RS旋转接头

设计特点

螺纹，焊接和法兰的两端，以满足您的应用程序。
简单的设计允许快速安装方便
春天的活力提供无泄漏密封在所有的压力，包括真空密封
无需拆卸轴承密封垫可以更换
在三个密封材料，与许多气体，液体和化学品兼容。
营运数据
热封温度（° F）
丁腈橡胶-40℃至225
EPR的-20到325
氟-20到300

BARCO旋转接头中国总代理
bc-54206-32-60b
bc-54206-32-60b
BC-54000-40-60
旋转接头 BC-54206-48-60
旋转接头 BC-3 2002-08-01

Barco SFL旋转接头是用我们艺术形势的碳化硅密封圈和特别保护的终身密封轴承，这使我们的旋转接头理想为供应冷却液给高速、多主轴头使用。Barco SFL是唯一有色彩编码来确保能选择正确的旋转接头去作替换。

Barco 5200 Plane Swivel
Barco 5200 Plane Swivel Barco BLS Series
Barco BLS Series Barco E75RS
Barco E75RS Barco GR Series
Barco GR Series Barco Self Aligning Swivel Joint
Barco Self Aligning Swivel Joint
Barco Series E-1 Rotary Union
Barco Series E-1 Rotary Union
Barco SFL Series
Barco SFL Series
Barco Super G
Barco Super G
Barco Type C
Barco Type C

DEUBLIN BARCO Type_C,_Super_G___GR_Rotating_Unions
DEUBLIN BARCO BC-54000 SERIES
Sizes 1/2” to 3”
Operating Parameters: Temperature: +406°F (+208°C)
Pressure Rating: Sizes 1/2” to 1-1/2”
Sizes 2” to 3”
250 psi (17.2 BAR)
225 psi (15.5 BAR)

DEUBLIN SERIES Type “C” & “CF”

Example: BC-54000-08-50B
BC-54000-08-50 1/2” R.H. 1/2” ..50” 1/4” 1/8” — 5.37” 5.06” 1.73” — 4.54” 5.87”
BC-54000-08-51 1/2” L.H. 1/2” ..50” 1/4” 1/8” — 5.37” 5.06” 1.73” — 4.54” 5.87” 3/4”
BC-54000-12-50 3/4” R.H. 3/4” ..75” 1/2” 1/4” 1/8” 5.16” 5.25” 1.68” — 4.54” 6.17”
BC-54000-12-51 3/4” L.H. 3/4” ..75” 1/2” 1/4” 1/8” 5.16” 5.25” 1.68” — 4.54” 6.17”1”
BC-54000-16-50 1” R.H. 1” .1.00” 1/2” 3/8” 1/4” 5.96” 6.04” 2.03” 4.01” 5.21” 7.01”
BC-54000-16-51 1” L.H. 1” .1.00” 1/2” 3/8” 1/4” 5.96” 6.04” 2.03” 4.01” 5.21” 7.01”
BC-54000-16-60 CF 1” .1.00” 1/2” 3/8” 1/4” 6.69” 6.78” 2.77” 4.75” 5.94” 7.75”
BC-54000-16-62 QR 1” .1.00” 1/2” 3/8” 1/4” 6.70” 6.79” 2.78” 4.76” 5.95” 7.76” 1 1/4”
BC-54000-20-50 1 1/4” R.H. 1 1/4” .1.25” 3/4” 1/2” 3/8” 6.99” 7.25” 1.89” 4.37” 6.68” 8.60”
BC-54000-20-51 1 1/4” L.H. 1 1/4” .1.25” 3/4” 1/2” 3/8” 6.99” 7.25” 1.89” 4.37” 6.68” 8.60”
BC-54000-20-62 QR 1 1/4” .1.25” 3/4” 1/2” 3/8” 8.55” 8.81” 3.45” 5.93” 8.24” 10.16” 1 1/2”
BC-54000-24-50 1 1/2” R.H. 1 1/2” .1.50” 3/4” 3/4” 1/2” 7.48” 7.53” 2.12” 4.72” 7.04” 9.03”
BC-54000-24-51 1 1/2” L.H. 1 1/2” .1.50” 3/4” 3/4” 1/2” 7.48” 7.53” 2.12” 4.72” 7.04” 9.03”
BC-54000-24-60 CF 1 1/2” .1.50” 3/4” 3/4” 1/2” 8.89” 8.94” 3.53” 6.13” 8.45” 10.45”
BC-54000-24-62 QR 1 1/2” .1.50” 3/4” 3/4” 1/2” 8.89” 8.94” 3.53” 6.13” 8.45” 10.45” 2”
BC-54000-32-50 2” R.H. 2” .1.88” 1 1/4” 3/4” 1/2” 8.62” 8.62” 2.19” 5.01” 8.06” 10.63”
BC-54000-32-51 2” L.H. 2” .1.88” 1 1/4” 3/4” 1/2” 8.62” 8.62” 2.19” 5.01” 8.06” 10.63”
BC-54000-32-60 CF 2” .1.88” 1 1/4” 3/4” 1/2” 10.09” 10.08” 3.66” 6.48” 9.53” 12.10”
BC-54000-32-62 QR 2” .1.88” 1 1/4” 3/4” 1/2” 9.71” 9.71” 3.28” 6.10” 9.15” 11.72” 2 1/2”
BC-54000-40-50 2 1/2” R.H. 2 1/2” .2.25” 1 1/4” 1” 3/4” 10.14” 10.24” 2.91” 6.33” 9.76” 12.45”
BC-54000-40-51 2 1/2” L.H. 2 1/2” .2.25” 1 1/4” 1” 3/4” 10.14” 10.24” 2.91” 6.33” 9.76” 12.45”
BC-54000-40-60 CF 2 1/2” .2.25” 1 1/4” 1” 3/4” 10.09” 10.56” 3.66” 6.48” 9.53” 12.10”
BC-54000-40-62 QR 2 1/2” .2.25” 1 1/4” 1” 3/4” 10.77” 10.86” 3.54” 6.96” 10.39” 13.08” 3”
BC-54000-48-50 3” R.H. 3” .2.88” 1 1/2” 1 1/2” 1” 10.86” 11.03” 3.05” 6.60” 10.67” 13.04”
BC-54000-48-51 3” L.H. 3” .2.88” 1 1/2” 1 1/2” 1” 10.86” 11.03” 3.05” 6.60” 10.67” 13.04”
BC-54000-48-60 CF 3” .2.88” 1 1/2” 1 1/2” 1” 11.35” 11.53” 3.55” 7.10” 11.16” 13.53”
BC-54000-48-62 QR 3” .2.88” 1 1/2” 1 1/2” 1” 11.36” 11.53” 3.55” 7.10” 11.16” 13.54”
BC-54100-08-50 1/2” R.H. 1/2” ..50” 1/4” 5.37” 1.73” — 4.54” 5.87”
BC-54100-08-51 1/2” L.H. 1/2” ..50” 1/4” 5.37” 1.73” — 4.54” 5.87”3/4”
BC-54100-12-50 3/4” R.H. 3/4” ..75” 1/2” 5.16” 1.68” — 4.54” 6.17”
BC-54100-12-51 3/4” L.H. 3/4” ..75” 1/2” 5.16” 1.68” — 4.54” 6.17” 1”
BC-54100-16-50 1” R.H. 1” .1.00” 1/2” 5.96” 2.03” 4.01” 5.21” 7.01”
BC-54100-16-51 1” L.H. 1” .1.00” 1/2” 5.96” 2.03” 4.01” 5.21” 7.01”
BC-54100-16-60 CF 1” .1.00” 1/2” 6.69” 2.77” 4.75” 5.94” 7.75”
BC-54100-16-62 QR 1” .1.00” 1/2” 6.70” 2.78” 4.76” 5.95” 7.76” 1 1/4”
BC-54100-20-50 1 1/4” R.H. 1 1/4” .1.25” 3/4” 6.99” 1.89” 4.37” 6.68” 8.60”
BC-54100-20-51 1 1/4” L.H. 1 1/4” .1.25” 3/4” 6.99” 1.89” 4.37” 6.68” 8.60”
BC-54100-20-62 QR 1 1/4” .1.25” 3/4” 8.55” 3.45” 5.93” 8.24” 10.16” 1 1/2”
BC-54100-24-50 1 1/2” R.H. 1 1/2” .1.50” 3/4” 7.48” 2.12” 4.72” 7.04” 9.03”
BC-54100-24-51 1 1/2” L.H. 1 1/2” .1.50” 3/4” 7.48” 2.12” 4.72” 7.04” 9.03”
BC-54100-24-60 CF 1 1/2” .1.50” 3/4” 8.89” 3.53” 6.13” 8.45” 10.45”
BC-54100-24-62 QR 1 1/2” .1.50” 3/4” 8.89” 3.53” 6.13” 8.45” 10.45” 2”
BC-54100-32-50 2” R.H. 2” .1.88” 1 1/4” 8.62” 2.19” 5.01” 8.06” 10.63”
BC-54100-32-51 2” L.H. 2” .1.88” 1 1/4” 8.62” 2.19” 5.01” 8.06” 10.63”
BC-54100-32-60 CF 2” .1.88” 1 1/4” 10.09” 3.66” 6.48” 9.53” 12.10”
BC-54100-32-62 QR 2” .1.88” 1 1/4” 9.71” 3.28” 6.10” 9.15” 11.72” 2 1/2”
BC-54100-40-50 2 1/2” R.H. 2 1/2” .2.25” 1 1/4” 10.14” 2.91” 6.33” 9.76” 12.45”
BC-54100-40-51 2 1/2” L.H. 2 1/2” .2.25” 1 1/4” 10.14” 2.91” 6.33” 9.76” 12.45”
BC-54100-40-60 CF 2 1/2” .2.25” 1 1/4” 10.09” 3.66” 6.48” 9.53” 12.10”
BC-54100-40-62 QR 2 1/2” .2.25” 1 1/4” 10.77” 3.54” 6.96” 10.39” 13.08” 3”
BC-54100-48-50 3” R.H. 3” .2.88” 1 1/2” 10.86” 3.05” 6.60” 10.67” 13.04”
BC-54100-48-51 3” L.H. 3” .2.88” 1 1/2” 10.86” 3.05” 6.60” 10.67” 13.04”
BC-54100-48-60 CF 3” .2.88” 1 1/2” 11.35” 3.55” 7.10” 11.16” 13.53”
BC-54100-48-62 QR 3” .2.88” 1 1/2” 11.36” 3.55” 7.10” 11.16” 13.54”
BC-54065-08-50 1/2” R.H. 1/2” ..50” 1/4” 1/8” — 5.37” 5.06” 1.73” — 4.54” 5.87”
BC-54065-08-51 1/2” L.H. 1/2” ..50” 1/4” 1/8” — 5.37” 5.06” 1.73” — 4.54” 5.87”3/4”
BC-54065-12-50 3/4” R.H. 3/4” ..75” 1/2” 1/4” 1/8” 5.16” 5.25” 1.68” — 4.54” 6.17”
BC-54065-12-51 3/4” L.H. 3/4” ..75” 1/2” 1/4” 1/8” 5.16” 5.25” 1.68” — 4.54” 6.17”1”
BC-54065-16-50 1” R.H. 1” .1.00” 1/2” 3/8” 1/4” 5.96” 6.04” 2.03” 4.01” 5.21” 7.01”
BC-54065-16-51 1” L.H. 1” .1.00” 1/2” 3/8” 1/4” 5.96” 6.04” 2.03” 4.01” 5.21” 7.01”
BC-54065-16-60 CF 1” .1.00” 1/2” 3/8” 1/4” 6.69” 6.78” 2.77” 4.75” 5.94” 7.75”1 1 /4”
BC-54065-20-50 1 1/4” R.H. 1 1/4” .1.25” 3/4” 1/2” 3/8” 6.99” 7.25” 1.89” 4.37” 6.68” 8.60”
BC-54065-20-51 1 1/4” L.H. 1 1/4” .1.25” 3/4” 1/2” 3/8” 6.99” 7.25” 1.89” 4.37” 6.68” 8.60”1 1/2”
BC-54065-24-50 1 1/2” R.H. 1 1/2” .1.50” 3/4” 3/4” 1/2” 7.48” 7.53” 2.12” 4.72” 7.04” 9.03”
BC-54065-24-51 1 1/2” L.H. 1 1/2” .1.50” 3/4” 3/4” 1/2” 7.48” 7.53” 2.12” 4.72” 7.04” 9.03”
BC-54065-24-60 CF 1 1/2” .1.50” 3/4” 3/4” 1/2” 8.89” 8.94” 3.53” 6.13” 8.45” 10.45” 2”
BC-54065-32-50 2” R.H. 2” .1.88” 1 1/4” 3/4” 1/2” 8.62” 8.62” 2.19” 5.01” 8.06” 10.63”
BC-54065-32-51 2” L.H. 2” .1.88” 1 1/4” 3/4” 1/2” 8.62” 8.62” 2.19” 5.01” 8.06” 10.63”
BC-54065-32-60 CF 2” .1.88” 1 1/4” 3/4” 1/2” 10.09” 10.08” 3.66” 6.48” 9.53” 12.10” 2 1/2”
BC-54065-40-50 2 1/2” R.H. 2 1/2” .2.25” 1 1/4” 1” 3/4” 10.14” 10.24” 2.91” 6.33” 9.76” 12.45”
BC-54065-40-51 2 1/2” L.H. 2 1/2” .2.25” 1 1/4” 1” 3/4” 10.14” 10.24” 2.91” 6.33” 9.76” 12.45”
BC-54065-40-60 CF 2 1/2” .2.25” 1 1/4” 1” 3/4” 10.09” 10.56” 3.66” 6.48” 9.53” 12.10” 3”
BC-54065-48-50 3” R.H. 3” .2.88” 1 1/2” 1 1/2” 1” 10.86” 11.03” 3.05” 6.60” 10.67” 13.04”
BC-54065-48-51 3” L.H. 3” .2.88” 1 1/2” 1 1/2” 1” 10.86” 11.03” 3.05” 6.60” 10.67” 13.04”
BC-54065-48-60 CF 3” .2.88” 1 1/2” 1 1/2” 1” 11.35” 11.53” 3.55” 7.10” 11.16” 13.53”
BC-54165-08-50 1/2” R.H. 1/2” ..50” 1/4” 5.37” 1.73” — 4.54” 5.87”
BC-54165-08-51 1/2” L.H. 1/2” ..50” 1/4” 5.37” 1.73” — 4.54” 5.87”3/4”
BC-54165-12-50 3/4” R.H. 3/4” ..75” 1/2” 5.16” 1.68” — 4.54” 6.17”
BC-54165-12-51 3/4” L.H. 3/4” ..75” 1/2” 5.16” 1.68” — 4.54” 6.17” 1”
BC-54165-16-50 1” R.H. 1” .1.00” 1/2” 5.96” 2.03” 4.01” 5.21” 7.01”
BC-54165-16-51 1” L.H. 1” .1.00” 1/2” 5.96” 2.03” 4.01” 5.21” 7.01”
BC-54165-16-60 CF 1” .1.00” 1/2” 6.69” 2.77” 4.75” 5.94” 7.75”1 1 /4”
BC-54165-20-50 1 1/4” R.H. 1 1/4” .1.25” 3/4” 6.99” 1.89” 4.37” 6.68” 8.60”
BC-54165-20-51 1 1/4” L.H. 1 1/4” .1.25” 3/4” 6.99” 1.89” 4.37” 6.68” 8.60”1 1/2”
BC-54165-24-50 1 1/2” R.H. 1 1/2” .1.50” 3/4” 7.48” 2.12” 4.72” 7.04” 9.03”
BC-54165-24-51 1 1/2” L.H. 1 1/2” .1.50” 3/4” 7.48” 2.12” 4.72” 7.04” 9.03”
BC-54165-24-60 CF 1 1/2” .1.50” 3/4” 8.89” 3.53” 6.13” 8.45” 10.45” 2”
BC-54165-32-50 2” R.H. 2” .1.88” 1 1/4” 8.62” 2.19” 5.01” 8.06” 10.63”
BC-54165-32-51 2” L.H. 2” .1.88” 1 1/4” 8.62” 2.19” 5.01” 8.06” 10.63”
BC-54165-32-60 CF 2” .1.88” 1 1/4” 10.09” 3.66” 6.48” 9.53” 12.10” 2 1/2”
BC-54165-40-50 2 1/2” R.H. 2 1/2” .2.25” 1 1/4” 10.14” 2.91” 6.33” 9.76” 12.45”
BC-54165-40-51 2 1/2” L.H. 2 1/2” .2.25” 1 1/4” 10.14” 2.91” 6.33” 9.76” 12.45”
BC-54165-40-60 CF 2 1/2” .2.25” 1 1/4” 10.09” 3.66” 6.48” 9.53” 12.10” 3”
BC-54165-48-50 3” R.H. 3” .2.88” 1 1/2” 10.86” 3.05” 6.60” 10.67” 13.04”
BC-54165-48-51 3” L.H. 3” .2.88” 1 1/2” 10.86” 3.05” 6.60” 10.67” 13.04”
BC-54165-48-60 CF 3” .2.88” 1 1/2” 11.35” 3.55” 7.10” 11.16” 13.53”
BC-54205-08-50
BC-54205-08-51
BC-54205-12-50
BC-54205-12-51
BC-54205-16-50
BC-54205-16-51
BC-54205-16-60
BC-54205-16-62
BC-54205-20-50
BC-54205-20-51
BC-54205-20-62
BC-54205-24-50
BC-54205-24-51
BC-54205-24-60
BC-54205-24-62
BC-54205-32-50
BC-54205-32-51
BC-54205-32-60
BC-54205-32-62
BC-54205-40-50
BC-54205-40-51
BC-54205-40-60
BC-54205-40-62
BC-54205-48-50
BC-54205-48-51
BC-54205-48-60
BC-54205-48-62
BC-54206-08-50
BC-54206-08-51
BC-54206-12-50
BC-54206-12-51
BC-54206-16-50
BC-54206-16-51
BC-54206-16-60
not available
BC-54206-20-50
BC-54206-20-51
not available
BC-54206-24-50
BC-54206-24-51
BC-54206-24-60
not available
BC-54206-32-50
BC-54206-32-51
BC-54206-32-60
not available
BC-54206-40-50
BC-54206-40-51
BC-54206-40-60
not available
BC-54206-48-50
BC-54206-48-51
BC-54206-48-60
not available
BC-54205-08-20
BC-54205-08-21
BC-54205-12-20
BC-54205-12-21
BC-54205-16-20
BC-54205-16-21
BC-54205-16-30
BC-54205-16-32
BC-54205-20-20
BC-54205-20-21
BC-54205-20-32
BC-54205-24-20
BC-54205-24-21
BC-54205-24-30
BC-54205-24-32
BC-54205-32-20
BC-54205-32-21
BC-54205-32-30
BC-54205-32-32
BC-54205-40-20
BC-54205-40-21
BC-54205-40-30
BC-54205-40-32
BC-54205-48-20
BC-54205-48-21
BC-54205-48-30
BC-54205-48-32
Type “C” Hot Oil Rotary Joints
BC-54000 SERIES HOT OIL
Example: BC-54000-08-20B
BC-54XXX-XX-20
BC-54XXX-XX-21
BC-54000-08-20 1/2” R.H. 1/2” ..50” 1/4” 1/8” — 5.37” 5.06” 1.73” — 4.54” 5.87”
BC-54000-08-21 1/2” L.H. 1/2” ..50” 1/4” 1/8” — 5.37” 5.06” 1.73” — 4.54” 5.87” 3/4”
BC-54000-12-20 3/4” R.H. 3/4” ..75” 1/2” 1/4” 1/8” 5.16” 5.25” 1.68” — 4.54” 6.17”
BC-54000-12-21 3/4” L.H. 3/4” ..75” 1/2” 1/4” 1/8” 5.16” 5.25” 1.68” — 4.54” 6.17” 1”
BC-54000-16-20 1” R.H. 1” .1.00” 1/2” 3/8” 1/4” 5.96” 6.04” 2.03” 4.01” 5.21” 7.01”
BC-54000-16-21 1” L.H. 1” .1.00” 1/2” 3/8” 1/4” 5.96” 6.04” 2.03” 4.01” 5.21” 7.01”
BC-54000-16-30 CF 1” .1.00” 1/2” 3/8” 1/4” 6.69” 6.78” 2.77” 4.75” 5.94” 7.75”
BC-54000-16-32 QR 1” .1.00” 1/2” 3/8” 1/4” 6.70” 6.79” 2.78” 4.76” 5.95” 7.76” 1 1/4”
BC-54000-20-20 1 1/4” R.H. 1 1/4” .1.25” 3/4” 1/2” 3/8” 6.99” 7.25” 1.89” 4.37” 6.68” 8.60”
BC-54000-20-21 1 1/4” L.H. 1 1/4” .1.25” 3/4” 1/2” 3/8” 6.99” 7.25” 1.89” 4.37” 6.68” 8.60”
BC-54000-20-32 QR 1 1/4” .1.25” 3/4” 1/2” 3/8” 8.55” 8.81” 3.45” 5.93” 8.24” 10.16” 1 1/2”
BC-54000-24-20 1 1/2” R.H. 1 1/2” .1.50” 3/4” 3/4” 1/2” 7.48” 7.53” 2.12” 4.72” 7.04” 9.03”
BC-54000-24-21 1 1/2” L.H. 1 1/2” .1.50” 3/4” 3/4” 1/2” 7.48” 7.53” 2.12” 4.72” 7.04” 9.03”
BC-54000-24-30 CF 1 1/2” .1.50” 3/4” 3/4” 1/2” 8.89” 8.94” 3.53” 6.13” 8.45” 10.45”
BC-54000-24-32 QR 1 1/2” .1.50” 3/4” 3/4” 1/2” 8.89” 8.94” 3.53” 6.13” 8.45” 10.45”2”
BC-54000-32-20 2” R.H. 2” .1.88” 1 1/4” 3/4” 1/2” 8.62” 8.62” 2.19” 5.01” 8.06” 10.63”
BC-54000-32-21 2” L.H. 2” .1.88” 1 1/4” 3/4” 1/2” 8.62” 8.62” 2.19” 5.01” 8.06” 10.63”
BC-54000-32-30 CF 2” .1.88” 1 1/4” 3/4” 1/2” 10.09” 10.08” 3.66” 6.48” 9.53” 12.10”
BC-54000-32-32 QR 2” .1.88” 1 1/4” 3/4” 1/2” 9.71” 9.71” 3.28” 6.10” 9.15” 11.72” 2 1/2”
BC-54000-40-20 2 1/2” R.H. 2 1/2” .2.25” 1 1/4” 1” 3/4” 10.14” 10.24” 2.91” 6.33” 9.76” 12.45”
BC-54000-40-21 2 1/2” L.H. 2 1/2” .2.25” 1 1/4” 1” 3/4” 10.14” 10.24” 2.91” 6.33” 9.76” 12.45”
BC-54000-40-30 CF 2 1/2” .2.25” 1 1/4” 1” 3/4” 10.09” 10.56” 3.66” 6.48” 9.53” 12.10”
BC-54000-40-32 QR 2 1/2” .2.25” 1 1/4” 1” 3/4” 10.77” 10.86” 3.54” 6.96” 10.39” 13.08” 3”
BC-54000-48-20 3” R.H. 3” .2.88” 1 1/2” 1 1/2” 1” 10.86” 11.03” 3.05” 6.60” 10.67” 13.04”
BC-54000-48-21 3” L.H. 3” .2.88” 1 1/2” 1 1/2” 1” 10.86” 11.03” 3.05” 6.60” 10.67” 13.04”
BC-54000-48-30 CF 3” .2.88” 1 1/2” 1 1/2” 1” 11.35” 11.53” 3.55” 7.10” 11.16” 13.53”
BC-54000-48-32 QR 3” .2.88” 1 1/2” 1 1/2” 1” 11.36” 11.53” 3.55” 7.10” 11.16” 13.54”
BC-54100-08-20 1/2” R.H. 1/2” ..50” 1/4” 5.37” 1.73” — 4.54” 5.87”
BC-54100-08-21 1/2” L.H. 1/2” ..50” 1/4” 5.37” 1.73” — 4.54” 5.87”3/4”
BC-54100-12-20 3/4” R.H. 3/4” ..75” 1/2” 5.16” 1.68” — 4.54” 6.17”
BC-54100-12-21 3/4” L.H. 3/4” ..75” 1/2” 5.16” 1.68” — 4.54” 6.17” 1”
BC-54100-16-20 1” R.H. 1” .1.00” 1/2” 5.96” 2.03” 4.01” 5.21” 7.01”
BC-54100-16-21 1” L.H. 1” .1.00” 1/2” 5.96” 2.03” 4.01” 5.21” 7.01”
BC-54100-16-30 CF 1” .1.00” 1/2” 6.69” 2.77” 4.75” 5.94” 7.75”
BC-54100-16-32 QR 1” .1.00” 1/2” 6.70” 2.78” 4.76” 5.95” 7.76” 1 1/4”
BC-54100-20-20 1 1/4” R.H. 1 1/4” .1.25” 3/4” 6.99” 1.89” 4.37” 6.68” 8.60”
BC-54100-20-21 1 1/4” L.H. 1 1/4” .1.25” 3/4” 6.99” 1.89” 4.37” 6.68” 8.60”
BC-54100-20-32 QR 1 1/4” .1.25” 3/4” 8.55” 3.45” 5.93” 8.24” 10.16” 1 1/2”
BC-54100-24-20 1 1/2” R.H. 1 1/2” .1.50” 3/4” 7.48” 2.12” 4.72” 7.04” 9.03”
BC-54100-24-21 1 1/2” L.H. 1 1/2” .1.50” 3/4” 7.48” 2.12” 4.72” 7.04” 9.03”
BC-54100-24-30 CF 1 1/2” .1.50” 3/4” 8.89” 3.53” 6.13” 8.45” 10.45”
BC-54100-24-32 QR 1 1/2” .1.50” 3/4” 8.89” 3.53” 6.13” 8.45” 10.45”2”
BC-54100-32-20 2” R.H. 2” .1.88” 1 1/4” 8.62” 2.19” 5.01” 8.06” 10.63”
BC-54100-32-21 2” L.H. 2” .1.88” 1 1/4” 8.62” 2.19” 5.01” 8.06” 10.63”
BC-54100-32-30 CF 2” .1.88” 1 1/4” 10.09” 3.66” 6.48” 9.53” 12.10”
BC-54100-32-32 QR 2” .1.88” 1 1/4” 9.71” 3.28” 6.10” 9.15” 11.72” 2 1/2”
BC-54100-40-20 2 1/2” R.H. 2 1/2” .2.25” 1 1/4” 10.14” 2.91” 6.33” 9.76” 12.45”
BC-54100-40-21 2 1/2” L.H. 2 1/2” .2.25” 1 1/4” 10.14” 2.91” 6.33” 9.76” 12.45”
BC-54100-40-30 CF 2 1/2” .2.25” 1 1/4” 10.09” 3.66” 6.48” 9.53” 12.10”
BC-54100-40-32 QR 2 1/2” .2.25” 1 1/4” 10.77” 3.54” 6.96” 10.39” 13.08”3”
BC-54100-48-20 3” R.H. 3” .2.88” 1 1/2” 10.86” 3.05” 6.60” 10.67” 13.04”
BC-54100-48-21 3” L.H. 3” .2.88” 1 1/2” 10.86” 3.05” 6.60” 10.67” 13.04”
BC-54100-48-30 CF 3” .2.88” 1 1/2” 11.35” 3.55” 7.10” 11.16” 13.53”
BC-54100-48-32 QR 3” .2.88” 1 1/2” 11.36” 3.55” 7.10” 11.16” 13.54”
DEUBLIN SERIES TYPE “CSO” & “CSFO”
BC-56343-32-62 BC-56743-32-62 1" 3.4" 5.75" 6.88" 11.2" 10.00" 13.75" .62" 3.16" .44" 2"
BC-56354-32-62 BC-56754-32-62 11.4" 1" (146) (175) (254) (349) (16) (80) (11)
BC-56343-40-62 BC-56743-40-62 1" 3.4" 21.2" BC-56344-40-62
BC-56744-40-62 1" 1" 6.44" 7.25" 2" 10.75" 14.79" .69" 3.06" .41"
BC-56355-40-62 BC-56755-40-62 11.4" 11.4"
(163) (184) (273) (376) (17) (78) (10)
BC-56354-48-62 BC-56754-48-62 11.4" 1"
3" BC-56355-48-62 BC-56755-48-62 11.4" 11.4" 6.81" 7.51" 21.2" 10.75" 15.88" .69" 2.93" .41"
BC-56366-48-62 BC-56766-48-62 11.2" 11.2"
