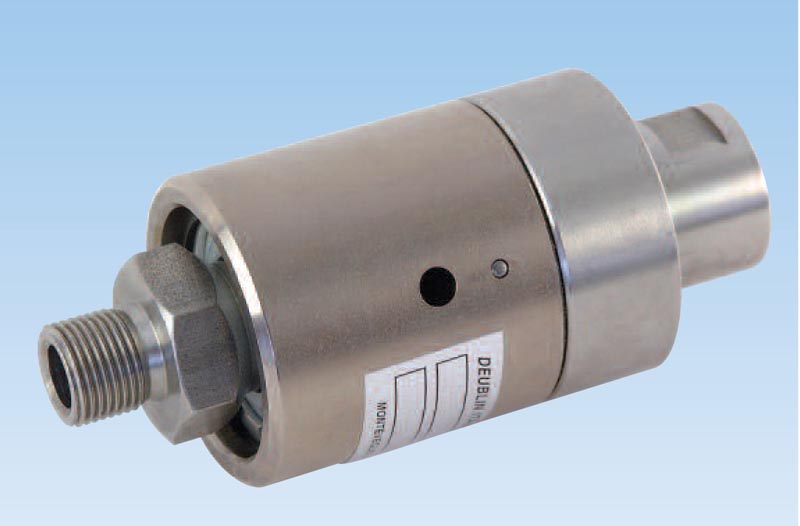

Deublin AP系列高压高速接头 - 水或液压油应用介质DN8-25
Deublin AP Series High Pressure High Speed Union
Deublin AP系列旋转接头是专门设计用于同时要求高压 / 高速运行的水和液压油的应用。高精度的双列球轴承采用自保护，以避免受到介质泄漏时的污染影响。接头的设计特点是采用平衡机械密封与碳化钨密封结合，能够平稳高速运转及具有抗磨损特点。所有的受潮件均为不锈钢材质，可防锈蚀。接头经润滑后可延长寿命，排出口可作为轴承的辅助防护。AP系列AP10-016-219和AP10-016-220压力可以达到1000Bar,G 3/8'' RH, 温度90度，最高转速1500RPM,适合超高压水射流和水清洗。
“AP” 系列接头是专门设计用于同时要求高压 / 高速运行的水和液压油的应用。高精度的双列球轴承采用自保护，以避免受到介质泄漏时的污染影响。接头的设计特点是采用平衡式机械密封与碳化钨密封结合，能够平稳高速运转并具有抗磨损特点。所有的控制部件均为不锈钢材质，可防锈蚀。接头经润滑后可延长寿命，排出口可作为轴承的辅助防护。
Deublin AP Series High Pressure High Speed Union
PDF Catalog free download
特点：
——单通道设计
——自支撑旋转接头
——设计用于高压介质和高速场合
——密封组合:
碳化钨 / 碳化钨
——双排滚珠轴承, 润滑延长寿命
——排出口
——镀镍钢壳体
——不锈钢端盖和转体
——所有介质连接处都是不锈钢和防腐蚀
操作参数：
最大液压/水压： 5700PSI, 400bar
最大转速：1500r/min
最大温度： 90度

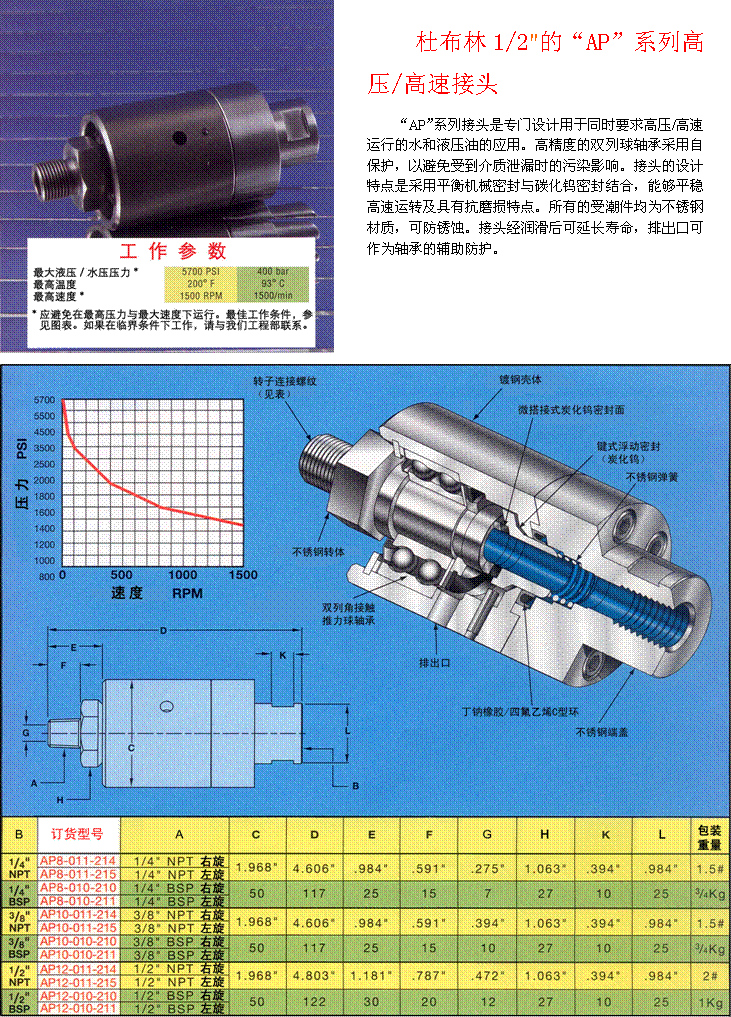

| DN（公称直径） |
B 接口 |
订货号 |
A（转子接口） |
C（?） |
D |
E |
F |
G（?） |
H |
K |
L |
重量（kg） |
| 8 |
G ? |
AP8-010-210 |
G ? BSP RH |
50 |
117 |
25 |
15 |
7 |
27 |
10 |
25 |
0.8 |
| 10 |
G ? |
AP10-010-210 |
G ? BSP RH |
50 |
117 |
25 |
15 |
10 |
27 |
10 |
25 |
0.8 |
| 15 |
G ? |
AP12-010-210 |
G ? BSP RH |
50 |
122 |
30 |
20 |
12 |
27 |
10 |
25 |
1 |
| 15 |
? NPT |
AP12-011-214 |
? NPT RH |
50 |
122 |
30 |
20 |
12 |
27 |
10 |
25 |
1 |
| B（入口接口） |
订货号 |
A（转子螺纹） |
C |
D |
E |
F |
G（转子孔） |
H（对边宽度） |
K |
L（对边宽度） |
运输重量 |
| ? NPT |
AP8-011-214 |
?" NPT RH |
131/??" |
41?/??" |
1" |
19/32" |
9/32" |
1?" |
13/32" |
1" |
1.5# |
| ? NPT |
AP8-011-215 |
?" NPT LH |
131/??" |
41?/??" |
1" |
19/32" |
9/32" |
1?" |
13/32" |
1" |
1.5# |
| G ?" (BSP) |
AP8-010-210 |
G ?" (BSP) RH |
50 |
117 |
25 |
15 |
7 |
27 |
10 |
25 |
0.7 Kg |
| G ?" (BSP) |
AP8-010-211 |
G ?" (BSP) LH |
50 |
117 |
25 |
15 |
7 |
27 |
10 |
25 |
0.7 Kg |
| ? NPT |
AP10-011-214 |
?" NPT RH |
131/??" |
41?/??" |
1" |
19/32" |
13/32" |
1?" |
13/32" |
1" |
1.5# |
| ? NPT |
AP10-011-215 |
?" NPT LH |
131/??" |
41?/??" |
1" |
19/32" |
13/32" |
1?" |
13/32" |
1" |
1.5# |
| G ?" (BSP) |
AP10-010-210 |
G ?" (BSP) RH |
50 |
117 |
25 |
15 |
10 |
27 |
10 |
25 |
0.7 Kg |
| G ?" (BSP) |
AP10-010-211 |
G ?" (BSP) LH |
50 |
117 |
25 |
15 |
10 |
27 |
10 |
25 |
0.7 Kg |
| ? NPT |
AP12-011-214 |
?" NPT RH |
131/??" |
413/??" |
1?" |
25/32" |
15/32" |
1?" |
13/32" |
1" |
2# |
| ? NPT |
AP12-011-215 |
?" NPT LH |
131/??" |
413/??" |
1?" |
25/32" |
15/32" |
1?" |
13/32" |
1" |
2# |
| G ?" (BSP) |
AP12-010-210 |
G ?" (BSP) RH |
50 |
122 |
30 |
20 |
12 |
27 |
10 |
25 |
1 Kg |
| G ?" (BSP) |
AP12-010-211 |
G ?" (BSP) LH |
50 |
122 |
30 |
20 |
12 |
27 |
10 |
25 |
1 Kg |
- Deublin应用于水清洗和水射流行业超高压高速旋转接头 - AP系列 承压1100bar/1564psi,转速1500RPM。AP系列AP10-016-219和AP10-016-220压力可以达到1000Bar,G 3/8'' RH, 温度90度，最高转速1500RPM,适合超高压水射流和水清洗。Deublin AP series ultra high pressure, high speed rotating joint for water cleaning and water jet industry applications 1100bar/1564psi, speed 1500RPM。
AP10-010-210 UNION,3/8 BSP RH ROTOR
AP10-010-211 UNION,3/8" BSP LH ROTOR
AP10-010B210 REBUILD KIT,3/8"BSP RH ROTOR
AP10-011-214 UNION,3/8" NPT RH ROTOR
AP10-011-215 UNION,3/8" NPT LH ROTOR
AP12-010-210 UNION,1/2" BSP RH ROTOR
AP12-010-211 UNION,1/2" BSP LH ROTOR
AP12-011-214 UNION,1/2" NPT RH ROTOR
AP12-011-215 UNION,1/2" NPT LH ROTOR
AP12-011B214 REBUILD KIT,1/2" NPT RH ROTOR
AP12-014-214 UNION, AP12 M 1/2"NPT
AP8-010-210 UNION,1/4" BSP RH ROTOR
AP8-010-211 UNION,1/4" BSP LH ROTOR
AP8-010B210 REBUILD KIT
AP8-011-214 UNION,1/4" NPT RH ROTOR
AP8-011-215 UNION,1/4" NPT LH ROTOR
|
|
