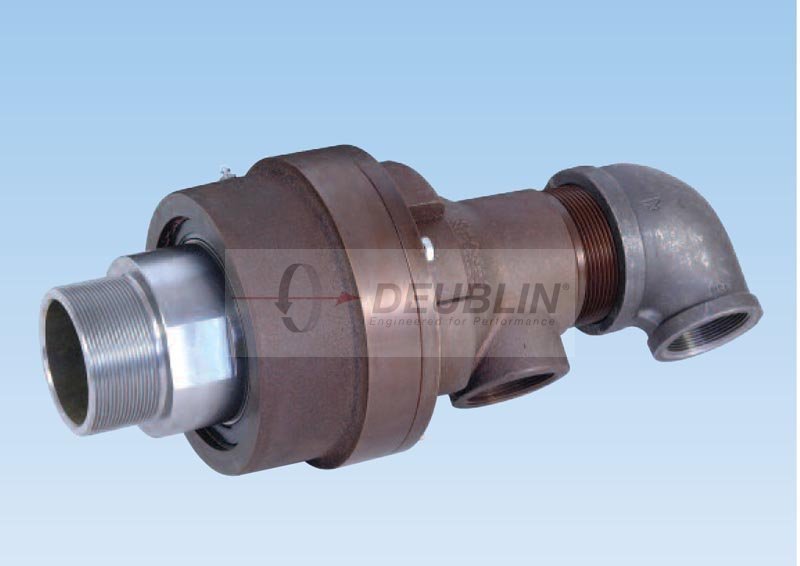

Deublin 3 " 857系列水介质旋转接头适用于橡胶及塑料应用
DEUBLIN Rotating Union 857 Series for Water Service, DN 80

Deublin 3 " 857系列水介质旋转接头综合了经济的最初投入及低廉的维护维修成本。现在此类接头可以换代到抗磨损机械密封式接头,同普通的压力式接头相比,价格上更具有竞争力。此类接头的特点是采用抗磨损的键式密封(碳化钨对石墨),即便是在有污染水质条件下,也能够达到很长的使用寿命。当密封最终磨损时,可同时即时更换碳化钨及石墨密封,因此停机时间和成本可以控制到最低。

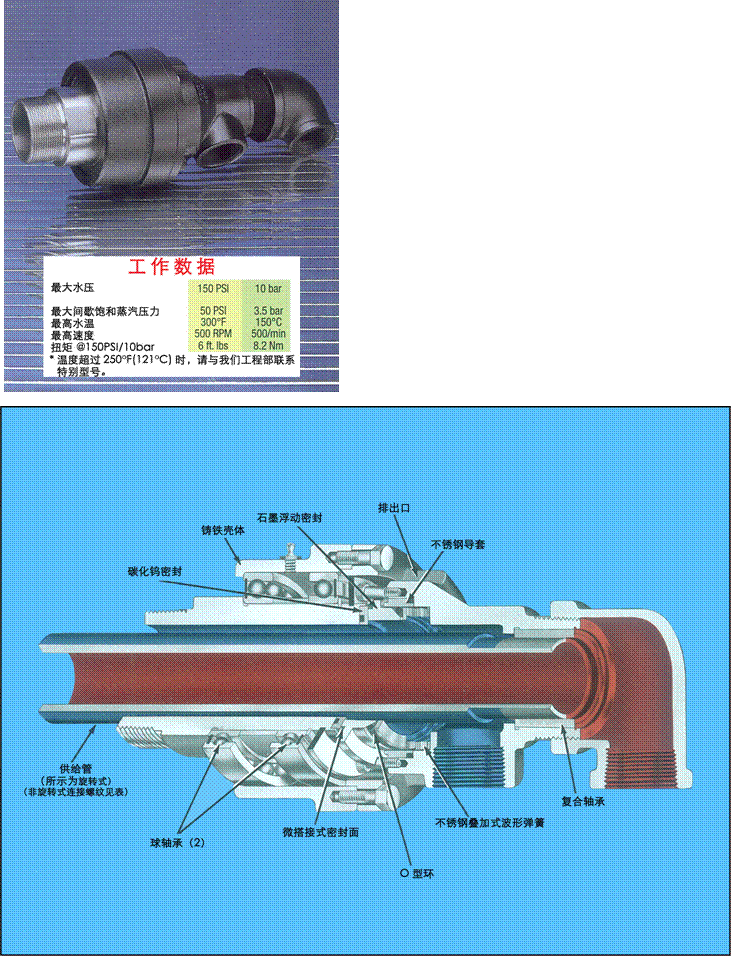

857 型号采用现代“全流”型式设计,采用叠加式波形弹簧来保证均匀的密封压力,而对介质流动不产生影响。依靠宽间距分布的高精度双列球轴承,转体可以平稳地运行。外壳采用排出口以保护轴承免受机油冲蚀,因此极少需要更换轴承。此类接头也可提供单通道和双通道应用型号(配备固定或旋转式供给管路)。

Deublin 3 " 857系列水介质旋转接头适用于橡胶及塑料应用产品资料下载
DEUBLIN Rotating Union 857 Series for Water Service, DN 80




DEUBLIN Rotating Union 857 Series for Water Service, DN 80

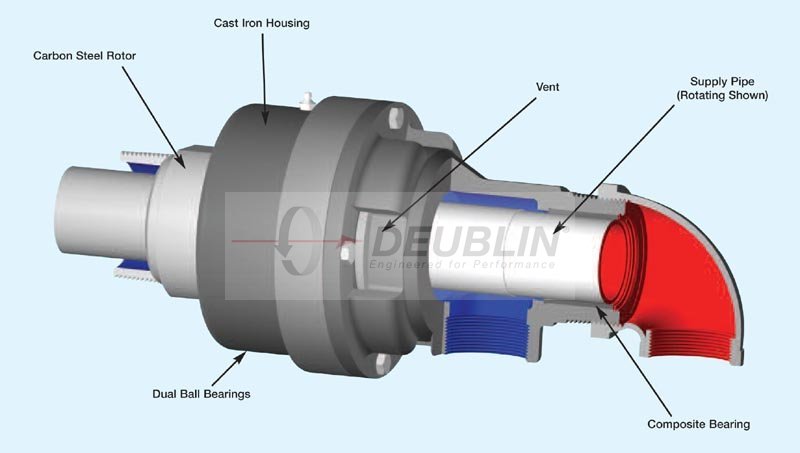

特点:

—— 单通道与双通道设计
—— 自带支撑旋转接头
—— 径向壳体连接
—— 平衡式机械密封
—— 密封组合:碳石墨/碳化钨
—— 全介质流
—— 密封部件更换快速简单(转体密封,浮动密封)
—— 排出口式壳体
—— 铸铁壳体
—— 碳钢转体

订货型号:

Monoflow Rotating Union Ordering No.

3 857-000-118 G 3 RH 190 345 84 45 73 102 247 - - - - - 23
3 857-000-119 G 3 LH 190 345 84 45 73 102 247 - - - - - 23
3 857-000-145 190 346 85 20 73 - 291 4 x 90° 18 145 8 27

Duoflow Rotating Union Ordering No.

2 x 2 857-011-118 G 3 RH 190 453 84 45 73 102 228 3 144 G 2 362 28 - - - - - 25
2 x 2 857-011-119 G 3 LH 190 453 84 45 73 102 228 3 144 G 2 362 28 - - - - - 25
2 x 2 857-011-145 190 454 85 20 73 - 271 3 144 G 2 363 28 4 x 90° 18 145 8 29
2 x 2 857-002-118 G 3 RH 190 453 84 45 73 102 228 3 144 58,7 h13 364 85 - - - - - 25
2 x 2 857-002-119 G 3 LH 190 453 84 45 73 102 228 3 144 58,7 h13 364 85 - - - - - 25
2 x 2 857-002-145 190 454 85 20 73 - 271 3 144 58,7 h13 365 85 4 x 90° 18 145 8 29

DEUBLIN Duoflow Rotating Pipe
857-000-101 3" NPT RH
857-000-102 3" NPT LH 71?2" 133?4" 37?16" 17?8" 27?8" 4" 109?16" - - - - - - 50#
857-000-118 G3" (BSP) RH
857-000-119 G3" (BSP) LH 190 344 83 44 73 102 244 - - - - - - 23 Kg
857-001-101 3" NPT RH
71?2" 177?8" 37?16" 17?8" 27?8" 4" 93?4" 511?16" 2" 2" 1315?16" - - 55#
857-001-102 3" NPT LH
857-001-118 G3" (BSP) RH
857-001-119 G3" (BSP) LH 190 451 83 44 73 102 228 144 2" 2" 351 - - 25 Kg
857-002-101 3" NPT RH
857-002-102 3" NPT LH 71?2" 177?8" 37?16" 17?8" 27?8" 4" 93?4" 511?16" 2" - 141?4" 23?4" 22..330082"" 55#
857-002-118 G3" (BSP) RH
857-002-119 G3" (BSP) LH 190 451 83 44 73 102 228 144 2" - 355 70 5588..6427 25 Kg


3"
857-000-101、857-000-102、857-000-118、857-000-119


2"
857-001-101、857-001-102、857-001-118、857-001-119
857-002-101、857-002-102、857-002-118、857-002-119

857-000-101 UNION,3"NPT RH ROTOR
857-000-102 UNION,3"NPT LH ROTOR
857-000-118 UNION,3" BSP RH ROTOR
857-000-128 UNION,QUICK CONNECT ROTOR
857-000C REPAIR KIT
857-001-101 UNION,DUO,3"NPT RH ROTOR
857-001-102 UNION,DUO,3"NPT LH ROTOR
857-001C REPAIR KIT
857-002-101 UNION,DUO,3"NPT RH ROTOR
857-002-102 UNION,DUO,3"NPT LH ROTOR
857-002-118 UNION,DUO,3" BSP RH ROTOR
857-002-119 UNION,DUO,3" BSP LH ROTOR
857-002-128 UNION,DUO,Q-CONNECT ROTOR
857-002-132 UNION,DUO,9.00"FLG (4.00M)
857-002C REPAIR KIT
857-003-101 UNION,1 1/2 RS,3 NPT RH RTR
857-003-102 UNION,1 1/2 RS,3 NPT LH RTR
857-003-128 UNION,Q-CONNECT ROTOR
857-003B102 REBUILD KIT,3"NPT LH
857-003B128 REBUILD KIT, Q-CONNECT ROTOR
857-003C REPAIR KIT
857-004-101 UNION,3"NPT RH ROTOR
857-004-102 UNION,3'NPT LH ROTOR
857-004-118 UNION,3"BSP RH ROTOR
857-004-128 UNION,QUICK CONNECT ROTOR
857-004B101 REBUILD KIT,3"NPT RH
857-004C REPAIR KIT
857-005-101 UNION,3 NPT RH,1 F.S.
857-005-102 UNION,DUO,3"NPT LH ROTOR
857-006-101 UNION,3"NPT RH ROTOR
857-006-102 UNION,3"NPT LH ROTOR
857-006-118 UNION,3'BSP RH ROTOR
857-006C REPAIR KIT
857-020C REPAIR KIT
857-024C REPAIR KIT
857-025-101 UNION,DUO,3"NPT RH ROTOR
857-025C REPAIR KIT
857-048C REPAIR KIT
857-068-132 UNION,DUO,9.00"FLG (4.00M)
857-068-313 UNION,DUO,FLG 7.5 OD(5.0M)
857-069C REPAIR KIT
