Deublin杜博林不锈钢接头Monoflow Stainless Steel Unions - 3/8" to 1"
Monoflow Stainless Steel Unions - 3/8" to 1" ; Rotary Union 54 Series
Stainless Steel for Water, DN 10 – 40
杜博林54系列不锈钢旋转接头，DN10-40

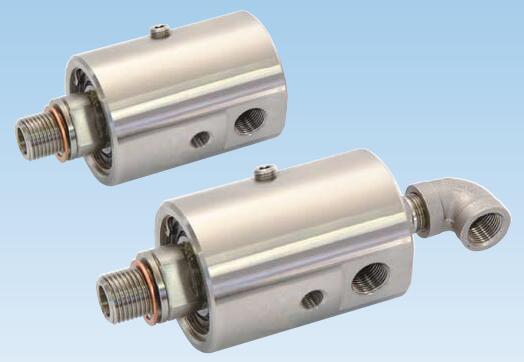

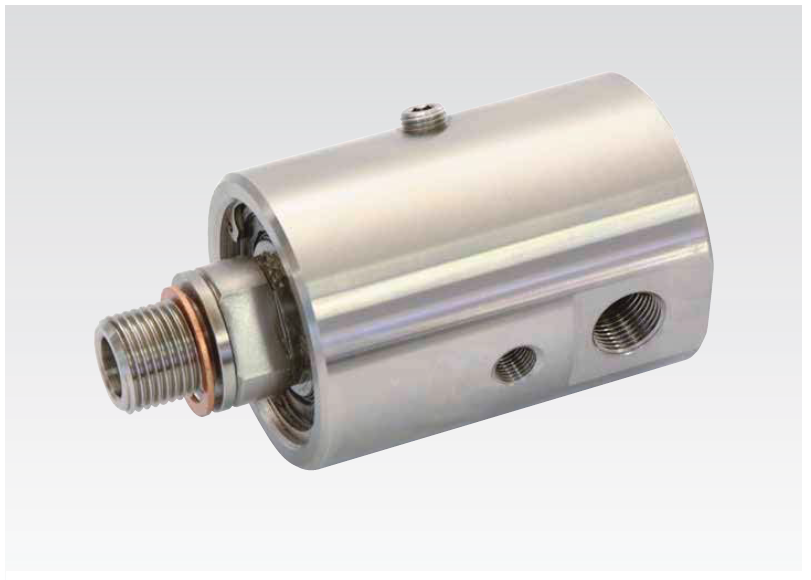

Deublin杜博林54系列不锈钢旋转接头尺寸DN10-40,可提供单通道和双通道设计。径向或者轴向壳体连接，自支撑旋转接头，可以用于ATEX规定的潜在爆炸性环境。最高温度71度，当温度大约71度时，介质必须是液态，非气态。54系列不锈钢旋转接头密封采用碳化物和陶瓷材料，适合于食品、化工与制药工业等行业。
产品特点：
自支撑式旋转接头
可径向和轴向连接外壳
介质接触部件采用不锈钢材质
适用于食品、化工及制药行业
全介质流通设计
密封组合：碳化钨 / 陶瓷
如需更多信息，请联系杜布林或当地代理商。
禁止空转
DEUBLIN Rotating Union 54 Series Stainless Steel, DN 10 - 40
| 公称直径（DN） |
尺寸 B / 螺纹 G3/8 |
订货号（Ordering-No） |
转子连接（A） |
右旋（RH） |
尺寸 C（mm） |
尺寸 D（mm） |
尺寸 E（mm） |
尺寸 F（mm） |
尺寸 G（mm） |
尺寸 H（mm） |
尺寸 J（mm） |
尺寸 K / 螺纹 G3/8 |
尺寸 T（直径 h11 公差） |
尺寸 U（mm） |
重量（kg） |
| 10 |
G3/8 |
54-020-110 |
- |
- |
49 |
- |
26 |
- |
9.5 |
36 |
72 |
G3/8 |
22:12 |
1.6 |
1.1 |
| - |
G3/8 |
101 |
16:16 |
19:14 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| - |
G3/8 |
54-020-112 |
3/8 英寸 NPT（锥管螺纹） |
右旋（RH） |
49 |
103 |
28 |
16:16 |
9.5 |
19 |
81 |
G3/8 |
22:02 |
- |
1.1 |
| 15 |
G1/2（螺纹） |
- |
G1/2（螺纹） |
右旋（RH） |
64 |
123 |
34 |
19:19 |
12.7 |
24 |
89 |
G3/8 |
30 |
- |
1.8 |
| - |
G1/2（螺纹） |
154-020-112 |
1/2 英寸 NPT（锥管螺纹） |
右旋（RH） |
64 |
123 |
34 |
19:19 |
12.7 |
24 |
96 |
G3/8 |
30 |
- |
1.8 |
| 20 |
G3/4（螺纹） |
254-020-110 |
G3/4（螺纹） |
右旋（RH） |
73 |
138 |
36.7 |
19:19 |
17.5 |
30 |
97 |
G3/4 |
35 |
1.6 |
2.6 |
| - |
G3/4（螺纹） |
254-020-112 |
3/4 英寸 NPT（锥管螺纹） |
右旋（RH） |
73 |
136 |
34.6 |
19:14 |
17.5 |
30 |
102 |
G3/4 |
35 |
- |
2.6 |
| 25 |
G1（螺纹） |
354-020-110 |
G1（螺纹） |
右旋（RH） |
94 |
162 |
43.5 |
22:12 |
25 |
36 |
116 |
G3/4 |
45 |
1.6 |
5.1 |
| - |
G1（螺纹） |
354-020-112 |
1 英寸 NPT（锥管螺纹） |
右旋（RH） |
94 |
162 |
44 |
22:12 |
25 |
36 |
124 |
G3/4 |
45 |
- |
5.1 |
| 32 |
G1（螺纹） |
524-020-110 |
G1?（螺纹） |
右旋（RH） |
99 |
182 |
54.5 |
27 |
31.8 |
41 |
123 |
G1? |
50 |
1.6 |
6 |
| 40 |
G1?（螺纹） |
554-020-110 |
G1?（螺纹） |
右旋（RH） |
108 |
200 |
58 |
29 |
35 |
50 |
135 |
G1? |
60 |
1.6 |
8.2 |
| - |
G1?（螺纹） |
554-020-112 |
1? 英寸 NPT（锥管螺纹） |
右旋（RH） |
108 |
199 |
57 |
30 |
35 |
50 |
147 |
- |
60 |
- |
8.2 |
品牌：DEUBLIN杜博林
54 系列旋转接头
材质：不锈钢，适用于水介质
公称直径（DN）：10–40
流道设计：双流道设计（单流道设计参见第 17 页）
产品特点：
自支撑式旋转接头
可径向和轴向连接外壳
介质接触部件采用不锈钢材质
适用于食品、化工及制药行业
全介质流通设计
密封组合：碳化钨 / 陶瓷

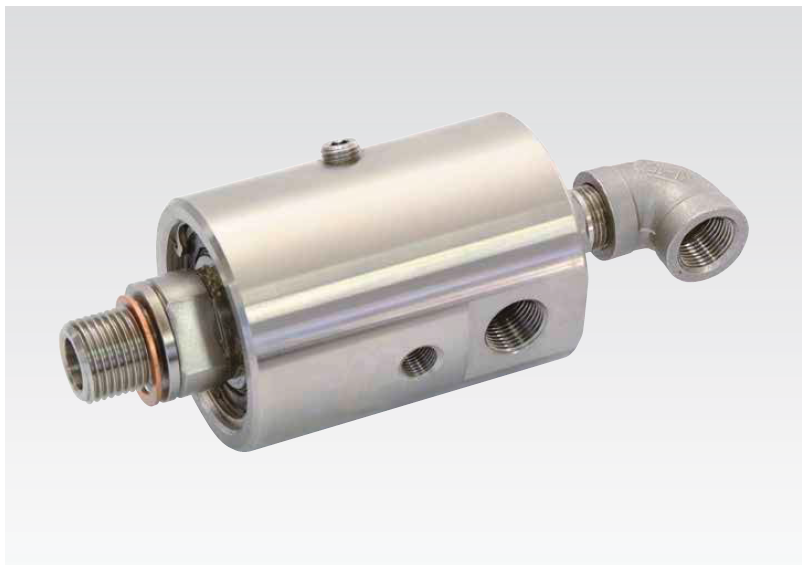

Rotary Union 54 Series Duoflow Rotary Union
Stainless Steel for Water, DN 10 – 40
订货型号：
公称直径
（DN） |
单流道旋转接头订货号 |
弯头订货号 |
尺寸 M（mm） |
尺寸 N（mm） |
尺寸 O（mm） |
尺寸 P（mm） |
螺纹 R |
尺寸（mm） |
重量（kg） |
| 10 |
54-020-110 |
54-150 |
154 |
23 |
57 |
G3/8 |
M6 |
128 |
1.3 |
| 10 |
54-020-112 |
54-150 |
156 |
23 |
57 |
G3/8 |
M6 |
130 |
1.3 |
| 15 |
154-020-110 |
154-150 |
176 |
23 |
59 |
G3/8 |
G1/8 |
150 |
2.1 |
| 15 |
154-020-112 |
154-150 |
176 |
23 |
59 |
G3/8 |
G1/8 |
150 |
2.1 |
| 20 |
254-020-110 |
254-150 |
216 |
33 |
85 |
G3/4 |
G1/4 |
176 |
2.8 |
| 20 |
254-020-112 |
254-150 |
214 |
33 |
85 |
G3/4 |
G1/4 |
174 |
2.8 |
| 25 |
354-020-110 |
354-150 |
240 |
33 |
87 |
G3/4 |
G3/8 |
200 |
5.3 |
| 25 |
354-020-112 |
354-150 |
240 |
33 |
87 |
G3/4 |
G3/8 |
200 |
5.3 |
| 32 |
524-020-110 |
524-150 |
290 |
45 |
118 |
G1? |
G1/2 |
234 |
6.3 |
| 40 |
554-020-110 |
554-150 |
308 |
45 |
120 |
G1? |
G3/4 |
251 |
8.6 |
| 40 |
554-020-112 |
554-150 |
307 |
45 |
120 |
G1? |
G3/4 |
250 |
8.6 |
3/8"
54-050-117 旋转接头 、 54-051-112旋转接头 、 54-050-178旋转接头 、 54-051-110旋转接头
1/2"
154-050-117旋转接头 、 154-051-112旋转接头 、 154-050-178旋转接头 、 154-051-110 旋转接头
3/4"
254-050-117旋转接头 、 254-051-112旋转接头 、 254-050-117旋转接头 、 254-051-112旋转接头
1"
354-050-117旋转接头 、 354-051-112旋转接头 、 354-050-178旋转接头 、 354-051-110旋转接头
DEUBLIN
54-000-110
54-010-110
54-000-111
54-010-111
154-000-110
154-010-110
154-000-111
154-010-111
254-000-110
254-010-110
254-000-111
254-010-111
354-000-110
354-010-110
354-000-111
354-010-111
524-000-110
524-010-110
524-000-111
524-010-111
554-000-110
554-010-110
554-000-111
554-010-111
Radial Axial Rotor Connections
DEUBLIN Rotating Union 54 Series Stainless Steel, DN 10 - 40
|
