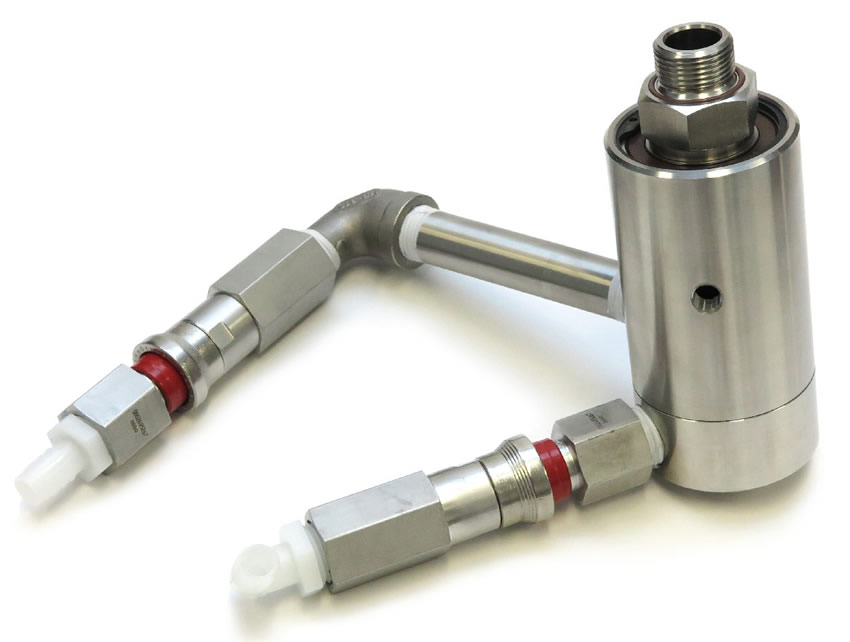

Union, 1" UNS RH, 1/4" NPT

257-113-118

  • 单通道和双通道设计
  • 自支撑旋接器
  • 径向壳体连接
  • 平衡机械密封
  • 压窝转子密封
  • 方便快捷更换密封件
  • 终生润滑球轴承
  • E.L.S. (长寿命) 密封组合用于劣质水
  • 三泄漏孔
  • 锻造铜壳和不锈钢转子
  • 特殊选项，包括螺纹泄漏口



接口图纸 Interface Control drawing for 257-113-118
pdf - 240 KB







工作参数 参数值
介质 热油，蒸汽，水
转子连接 1"-14 UNS RH
供应连接 1/4"-18 NPT
热油 最大流量 52.8 l/min
热油 最高压力 6.9 bar
热油 最高温度 121 °C
蒸汽 最大流量 219.9 l/min
蒸汽 最高压力 1 bar
蒸汽 最高温度 121 °C
水 最大流量 52.8 l/min
水 最高压力 51.7 bar
水 最高温度 121 °C
