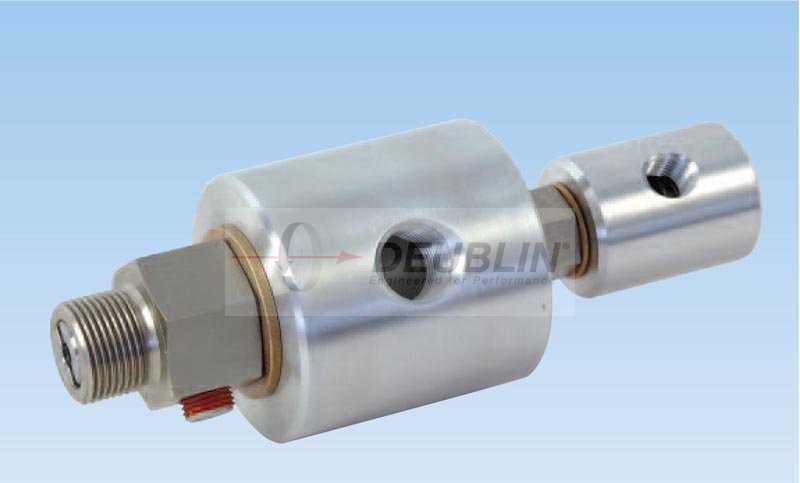

Deublin双路串联式气体、液压、制动液接头 Air-Hydraulic Two Passage Unions - 1/4"
DEUBLIN Tandem Air, Hydraulic, Brake Fluid Dual Passage Unions

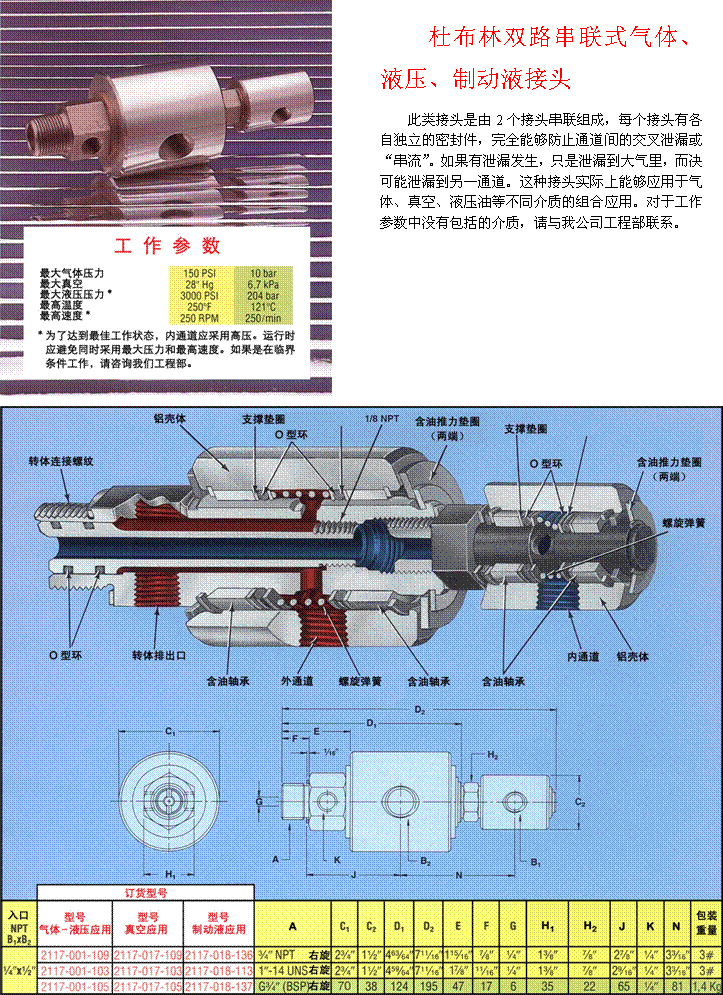

DEUBLIN 2117系列旋转接头是由 2 个接头串联组成，每个接头有各自独立的密封件，完全能够防止通道间的交叉泄漏或“串流”。如果有泄漏发生，只是泄漏到大气里，而决可能泄漏到另一通道。这种接头实际上能够应用于气体、真空、液压油等不同介质的组合应用。对于工作参数中没有包括的介质，请与我公司工程部联系。
此类接头是由 2 个接头串联组成，每个接头含有自独立的密封件，完全能够防止通道间的交叉泄漏或 “串流”。如果有泄漏发生，只是泄漏到大气里，而决不能泄漏到另一通道。这种接头实际上能够应用于气体、真空、液压油等不同介质的组合应用。对于工作参数中没有包括的介质，请与我公司工程部联系。
DEUBLIN Tandem Air, Hydraulic, Brake Fluid Dual Passage Unions
特点：
—— 双通道（串联式）设计
—— 自带支撑旋转接头
—— 双通道设计保证无通道交叉泄露
—— 镀镍钢转体
—— 专用轴承
—— 铝壳体
操作参数：
最大空气压力： 10bar
最大真空度： 6.7kpa
最大转速： 250r/min
最大温度： 120℃
- 订货型号
Monoflow Rotary Union（单流道旋转接头）
| DN |
B（NPT） |
订货号 |
A（转子接口） |
C（?） |
D |
E |
F |
G（?） |
H |
J |
U |
重量（kg） |
| 8 |
1/4 |
17-025-012 |
?-18 UNF RH |
38 |
83.3 |
29 |
16 |
8 |
22 |
39 |
1.5 |
0.3 |
| 8 |
1/4 |
17-025-039 |
G ? RH |
38 |
83.3 |
29 |
16 |
8 |
22 |
39 |
1.5 |
0.3 |
| 8 |
1/4 |
17-025-041 |
? NPT RH |
38 |
83.3 |
29 |
16 |
8 |
22 |
46 |
— |
0.3 |
| 8 |
1/4 |
17-025-045 |
? NPT (FEM) RH |
38 |
75.4 |
21 |
— |
8 |
22 |
38 |
— |
0.3 |
| 8 |
1/4 |
17-025-046 |
M16×2 RH |
38 |
83.3 |
29 |
16 |
8 |
22 |
39 |
1.5 |
0.3 |
| 15 |
1/2 |
21-001-101 |
? NPT RH |
70 |
119 |
41.7 |
22 |
16 |
36 |
66.4 |
— |
1.2 |
| 15 |
1/2 |
21-001-122 |
G ? RH |
70 |
116 |
38.7 |
19 |
16 |
36 |
56.2 |
1.6 |
1.2 |
Duoflow Rotary Union (Tandem)（双流道旋转接头 - 串联）
| DN |
B1×B2（NPT） |
订货号 |
A（转子接口） |
F |
G（?） |
H1 |
H2 |
J |
K（NPT） |
N |
重量（kg） |
| 15×8 |
1/2x1/4 |
2117-001-103 |
1-14 UNS RH |
19 |
6.4 |
36 |
22 |
65 |
? |
82 |
1.5 |
| 15×8 |
1/2x1/4 |
2117-001-105 |
G ? RH |
19 |
6.4 |
36 |
22 |
66 |
? |
81 |
1.5 |
| 15×8 |
1/2x1/4 |
2117-001-109 |
? NPT |
22 |
6.4 |
36 |
22 |
71 |
? |
82 |
1.5 |
2117-001-102 UNION,1-14 UNS RH,LESS INNER
2117-001-103 UNION,1-14 UNS RH ROTOR
2117-001-104 UNION,3/4" BSP RH,LESS INNER
2117-001-105 UNION,3/4" BSP RH ROTOR
2117-001-109 UNION,3/4" NPT RH ROTOR
2117-001-110 UNION,3/4" NPT RH, LESS INNER
2117-001C REPAIR KIT
2117-002C REPAIR KIT
2117-005-103 UNION,1-14 UNS RH ROTOR
2117-005-105 UNION,3/4" BSP RH ROTOR
2117-005-109 UNION,3/4" NPT RH ROTOR
2117-005-109251 UNION,3/4" NPT RH ROTOR
2117-005-110 UNION,3/4" NPT RH LESS INNER
2117-005C REPAIR KIT
2117-010-111 UNION,1-14 UNS RH ROTOR
2117-011-103 UNION,1-14 UNS RH ROTOR
2117-011-105 UNION,3/4" BSP RH ROTOR
2117-017-103 UNION,1-14 UNS RH ROTOR
2117-017-105 UNION 3/4" BSP RH ROTOR
2117-017-109 UNION,3/4" NPT RH ROTOR
2117-017-110 UNION,3/4" NPT RH LESS INNER
2117-019-103 UNION,1-14 UNS RH ROTOR
2117-019-109 UNION,3/4" NPT RH ROTOR
2117-019C REPAIR KIT
2117-028C REPAIR KIT
2117-036-110 UNION,3/4" NPT RH LESS INNER
2117-036C REPAIR KIT
2117-040-102 UNION,1-14 UNS RH LESS INNER
2117-040-103 UNION,1-14 UNS RH ROTOR
2117-040-109 UNION,3/4" NPT RH ROTOR
2117-045C REPAIR KIT
2117-055C REPAIR KIT
2117-063-103 UNION,1-14 UNS RH ROTOR
2117-063C REPAIR KIT
2117-068C REPAIR KIT
2117-073-110 UNION,W/1102-070-029 IN TANDEM
2117-123C REPAIR KIT
2117-146-110 UNION,3/4" NPT RH LESS INNER
Air-Hydraulic-Vacuum Brake Fluid Wt.
B1 B2
1?4" 1?2"
2117-001-109 2117-018-136 3?4" NPT RH 23?4" 11?2" 463?64" 711?16" 115?16" 7?8" 1?4" 36 22 27?8" 1?4" 33?16" 3#
2117-001-103 2117-018-113 1"-14 UNS RH 23?4" 11?2" 459?64" 711?16" 17?8" 11?16" 1?4" 36 22 29?16" 1?4" 33?16" 3#
2117-001-105 2117-018-137 G3?4" (BSP) RH 70 38 124 195 47 17 6 36 22 65 1?4" 81 1.4 Kg
*Metric
|
|
