Deublin双通道低速气体和液压应用旋转接头
DEUBLIN Rotating Union DEU-PLEX for Air and Hydraulic Service, DN 8 - 20
美国DEUBLIN公司成立于1945年。是世界上最大的专业生产各种精密旋转接头、蒸汽接头、虹吸管和各类内部膨胀管的厂家。该公司产品设计新颖，加工精良，性能可靠，不易泄漏，使用寿命长，维护方便，型号系列化。广泛应用于造纸、冶金、钢铁、印刷、机械等行业，在世界同行业中享有较高的声誉。
DEUBLIN 的接头用于几乎无限宽广的领域，最广泛地适用于各种材质、粘度、温度、压力及速度的应用。旋转接头是一种独特专用的产品，因为它必须能够在非常高速旋转的同时承受非常高的压力。要做到这一点，就必须使密封面达到几近完美的配合，即密封必须微搭接，不考虑介质的压力因素，而使加载在密封表面的负荷或压力保持在最低限度，并且能够平滑稳定地旋转及摩擦减少到最低限度，以延长使用寿命并保证无泄漏。

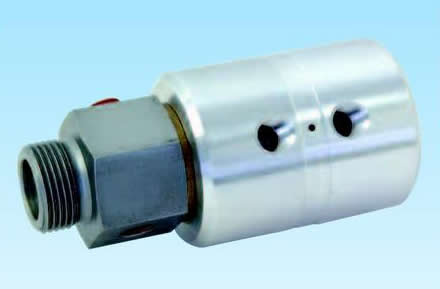

Deublin双通道低速气体和液压应用旋转接头
DEUBLIN Rotating Union DEU-PLEX for Air and Hydraulic Service, DN 8 - 20
特点：
——双向流设计
——前后三通道设计
——自支撑旋转接头
——合成轴承
——通道间有排出孔
——带塑碳密封
——硬密封表面
——铝外壳
——钢转子
操作参数：
最大空气压力： 10bar
最大真空压力： 6.7kPa
最大液压: 204bar
最大转速: 250r/min
扭矩： 1690系列 9.5Nm
1790系列 24Nm
1890系列 29.8Nm
最大湿度： 120℃

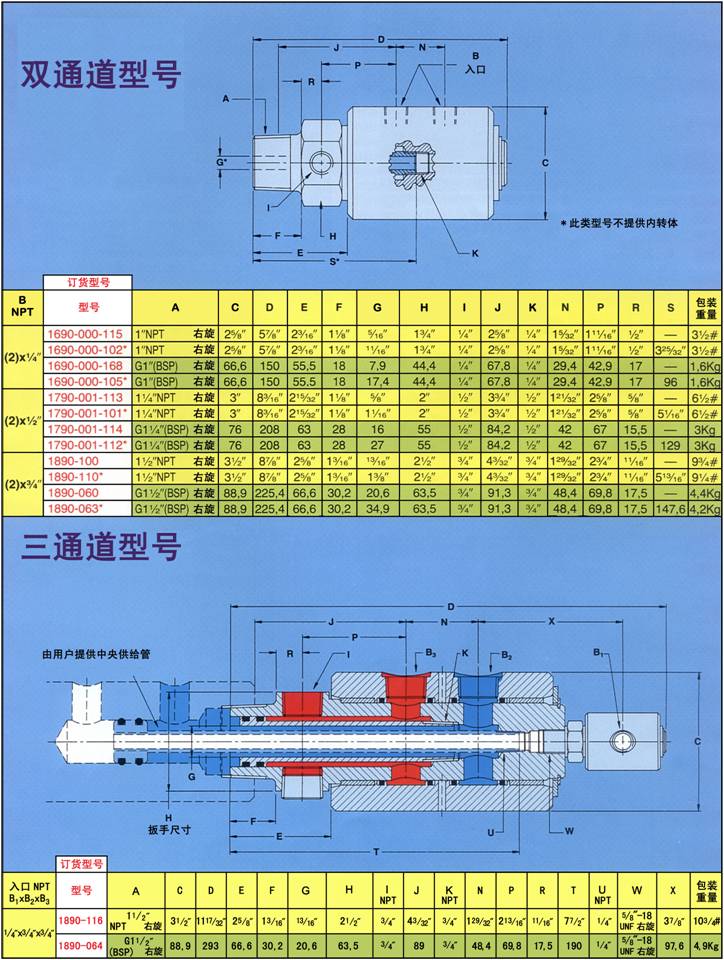

订货型号
| DN（公称直径） |
B（NPT 接口） |
订货号 |
A（转子接口） |
C（直径?） |
G（直径?） |
H |
I（NPT） |
J |
K（NPT） |
N |
R |
S |
重量（kg） |
| 2×8 |
? |
1690-000-102* |
1 NPT |
66.4 |
22 |
46 |
? |
66.6 |
? |
28.6 |
23 |
97.4 |
1.6 |
| 2×8 |
? |
1690-000-105* |
G 1 RH |
66.4 |
8 |
46 |
? |
68 |
? |
29.5 |
19 |
97.4 |
1.6 |
| 2×8 |
? |
1690-000-115 |
1 NPT |
66.4 |
7.9 |
46 |
? |
66 |
— |
29.5 |
23 |
— |
1.6 |
| 2×8 |
? |
1690-000-168 |
G 1 RH |
66.4 |
17.5 |
46 |
? |
68 |
? |
29.5 |
19 |
— |
1.6 |
| 2×15 |
? |
1790-500-101* |
1? NPT RH |
76 |
27 |
55 |
? |
85 |
? |
42 |
18 |
— |
3.1 |
| 2×15 |
? |
1790-500-112* |
G 1? RH |
76 |
27 |
55 |
? |
85 |
? |
42 |
18 |
129.4 |
3.1 |
| 2×15 |
? |
1790-500-113 |
1? NPT RH |
76 |
16 |
55 |
? |
85 |
? |
42 |
18 |
129.4 |
3.1 |
| 2×15 |
? |
1790-500-114 |
G 1? RH |
76 |
16 |
55 |
? |
85 |
? |
42 |
18 |
— |
3.1 |
| 2×20 |
? |
1890-500 |
1? NPT RH |
87.6 |
20.6 |
65 |
? |
104 |
? |
49 |
18 |
144.5 |
4.4 |
| 2×20 |
? |
1890-560 |
G 1? RH |
87.6 |
20.6 |
65 |
? |
89 |
? |
49 |
19.5 |
— |
4.4 |
| 2×20 |
? |
1890-570* |
G 1? RH |
87.6 |
34.9 |
65 |
? |
89 |
? |
49 |
19.5 |
149.4 |
4.2 |
| 2×20 |
? |
1890-581 |
G 1? RH |
87.6 |
20.6 |
65 |
? |
69.9 |
? |
48.9 |
19.2 |
144.5 |
4.2 |
B
Port NPT |
订货型号 |
Rotor Thread |
| (2) x 1/4” |
1690-000-115 |
1”-NPT RH |
| 1690-000-102 |
1”-NPT RH |
| 1690-000-108 |
G1” (BSP) RH |
| 1690-000-105 |
G1” (BSP) RH |
| (2) x 1/2” |
1790-001-113 |
11/2”NPT RH |
| 1790-001-101 |
11/2”NPT RH |
| 1790-001-114 |
G11/2”(BSP) RH |
| 1790-001-112 |
G11/2”(BSP) RH |
| ( 2) x 3/4” |
1890-100 |
11/2”NPT RH |
| 1890-110 |
11/2”NPT RH |
| 1890-060 |
G11/2”(BSP) RH |
| 1890-063 |
G11/2”(BSP) RH |
B
Port NPT |
订货型号 |
A
Rotor Thread |
B1 B2 B3
1/4”3/4”3/4” |
1890-116 |
11/2”
NPT RH |
| 1890-064 |
G11/2” (BSP) RH |
1690-000-102 1690-000-102 , 1690 Series Two Passage 1/4 (2)x1/4 NPT Threaded RH 1 NPT Standard Seal 3 1/2
1690-000-105 1690-000-105 , 1690 Series Two Passage 1/4 (2)x1/4 NPT Threaded RH G1 (BSP) Standard Seal
1690-000-115 1690-000-115 , 1690 Series Two Passage 1/4 (2)x1/4 NPT Threaded RH 1 NPT Standard Seal 3 1/2
1690-000-168 1690-000-168 , 1690 Series Two Passage 1/4 (2)x1/4 NPT Threaded RH G1 (BSP) Standard Seal
1790-001-101 1790-001-101 , 1790 Series Two Passage 1/2 (2)x1/2 NPT Threaded RH 1 1/4 NPT Standard Seal 6 1/2
1790-001-112 1790-001-112 , 1790 Series Two Passage 1/2 (2)x1/2 NPT Threaded RH G1 1/4 (BSP) Standard Seal
1790-001-113 1790-001-113 , 1790 Series Two Passage 1/2 (2)x1/2 NPT Threaded RH 1 1/4 NPT Standard Seal 6 1/2
1790-001-114 1790-001-114 , 1790 Series Two Passage 1/2 (2)x1/2 NPT Threaded RH G1 1/4 (BSP) Standard Seal
1890-060 1890-060 , 1890 Series Two Passage 3/4 (2)x3/4 NPT Threaded RH G1 1/2 (BSP) Standard Seal
1890-063 1890-063 , 1890 Series Two Passage 3/4 (2)x3/4 NPT Threaded 1890-100 1890-100 , 1890 Series Two Passage 3/4 (2)x3/4 NPT Threaded RH 1 1/2 NPT Standard Seal 9 3/4
1890-110 1890-110 , 1890 Series Two Passage 3/
|
