Deublin杜博林1117系列无轴承“闭合密封式”连续冷却液应用旋接器
Deublin 1117 型无轴承式冷却接头

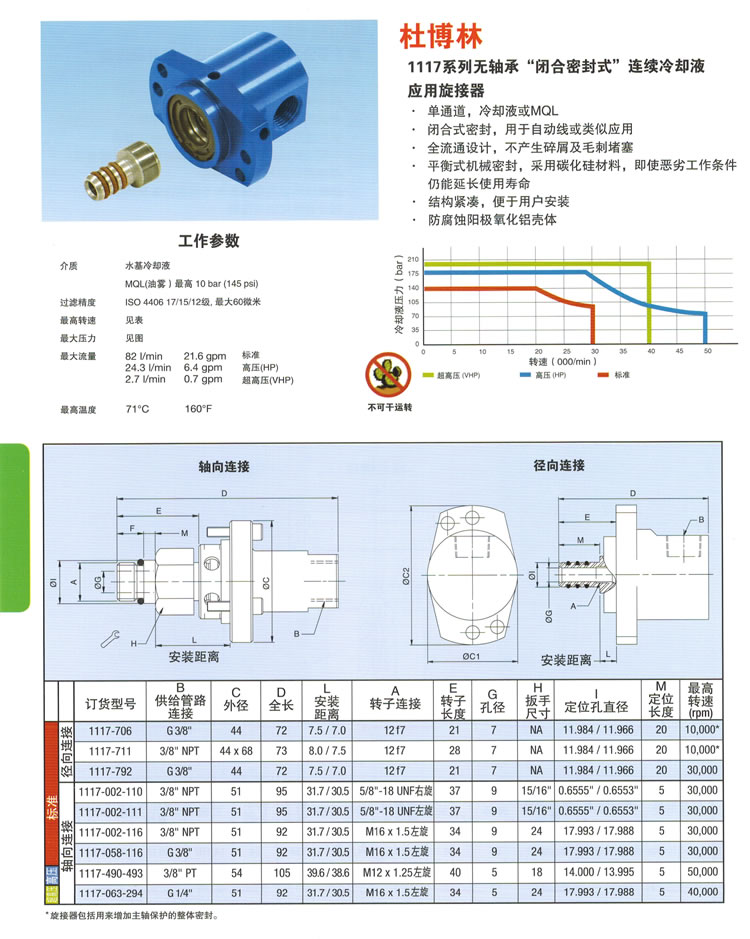

Deublin 1117 型接头专用于当今高技术自动线中的超高速主轴。该新一代接头的速度甚至能够超过最好的金属滚珠轴承速度范围。 1117 型采用外部支撑，完全不需要用内装轴承支撑。转体短轴直接安装在主轴端，而主体则刚性地安装在固定表面并且与转体精确对中。实际上，接头此时已经成为主轴部件中一个无振动的整体件。由于采用无轴承设计结构及相当抗磨损的碳化硅密封，使接头能够达到低扭矩平稳运行，从而实现更长久无故障使用寿命。 1117 型的另一个特点是结构紧凑，可以很方便地根据原有设备进行设计。同时，利用杜布林专用的柔性化外安装过渡法兰，也很容易实现改造。
- 单通道,冷却液或MQL
- 闭合式密封,用于自动线或类似应用
- 全流通设计,不产生碎屑及毛刺堵塞
- 平衡式机械密封,采用碳化硅材料,即使恶劣工作条件仍能延长使用寿命
- 结构紧凑,便于用户安装
- 防腐蚀阳极氧化铝壳体
Deublin杜博林1117系列无轴承“闭合密封式”连续冷却液应用旋接器
Deublin Rotating Unions and Bearingless Rotating Unions with “Closed Seal”
Deublin 1117型无轴承式冷却液接头特点：
—— 单通道设计
—— 小型结构
—— 轴向壳体连接
—— 平衡式机械密封
—— 密封组合：碳化硅/碳化硅
—— 排出口
—— 全介质流体形式
—— 阳极氧化铝壳体
—— 钢转体
- 工作参数
最大压力 * |
2000 PSI |
140 bar |
最高温度 |
250 ℉ |
121 ℃ |
最大速度 * |
20,000 RPM |
20,000/min |
最大流量 |
13.8 GPM |
50 L/min |
* 可在最大压力与最高速度下运行。 |
B |
订货型号 |
A |
D |
E |
F |
G |
H |
I |
M |
包装重量 |
3 / 8 "NPT |
1117-002-110 |
5 / 8 " -18UNF 右旋 |
3.750" |
1.406" |
.562" |
.343" |
.937" |
.655"
.654" |
.187" |
3 / 4 # |
1117-002-111 |
5 / 8 " -18UNF 左旋 |
3.750" |
1.406" |
.562" |
.343" |
.937" |
.655"
.654" |
.187" |
3 / 4 # |
3 / 8 " BSP |
1117-056-115 |
M16 x 1.5 右旋 |
92 |
34 |
11 |
9 |
23.8 |
17.993
17.968 |
4.7 |
0.3Kg |
3 / 8 " BSP |
1117-056-116 |
M16 x 1.5 左旋 |
92 |
34 |
11 |
9 |
23.8 |
17.993
17.968 |
4.7 |
0.3Kg |
| 分类（接口类型） |
订货号 |
B（供应接口） |
C（总直径） |
D（总长度） |
L（安装距离） |
A（转子接口） |
E（转子长度） |
F（螺纹长度） |
G（孔径） |
H（对边宽度） |
I（先导直径） |
M（先导长度） |
最大转速（rpm） |
备注说明 |
| S（径向） |
1117-711 |
? NPT |
44×68 |
73 |
8.0/7.5 |
12 f7 |
28 |
- |
7 |
- |
11.984/11.966 |
20 |
10,000 |
该接头含集成唇形密封，增强主轴保护 |
| S（径向） |
1117-792 |
G ? |
44 |
72 |
7.5/7.0 |
12 f7 |
21 |
- |
7 |
- |
11.984/11.966 |
20 |
30,000 |
- |
| HS（轴向） |
1117-002-116 |
? NPT |
51 |
92 |
31.7/30.5 |
M16×1.5 LH |
34 |
11 |
9 |
24 |
17.993/17.988 |
5 |
30,000 |
- |
| HS（轴向） |
1117-058-116 |
G ? |
51 |
92 |
31.7/30.5 |
M16×1.5 LH |
34 |
11 |
9 |
24 |
17.993/17.988 |
5 |
30,000 |
- |
| HS（轴向） |
1117-002-111 |
? NPT |
51 |
95 |
31.7/30.5 |
?-18 UNF LH |
37 |
14 |
9 |
15/16" |
16.649/16.644 |
5 |
30,000 |
- |
| VHP（轴向） |
1117-490-493 |
? PT |
54 |
105 |
39.6/38.6 |
M12×1.25 LH |
40 |
12 |
5 |
18 |
14.000/13.995 |
5 |
50,000 |
- |
订货型号：
3/8"NPT：1117-002-110
3/8"NPT：1117-002-111
G3/8"(BSP)：1117-058-115
G3/8"(BSP)：1117-058-116
|
|

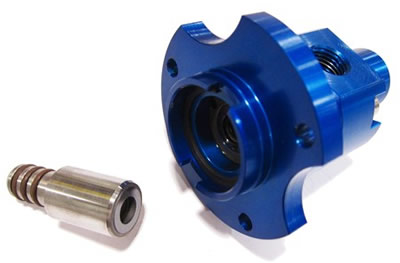

Deublin UNION 12MM SHAFT
Deublin Item #: 1117-706
Rotor: 12 f7 |

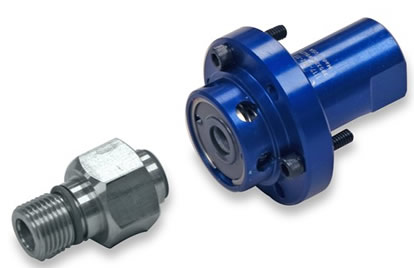

Deublin UNION M16X1.5 LH 18MM PLT
Deublin Item #: 1117-058-116
Rotor: M16 x 1.5 Metric LH |
|
|

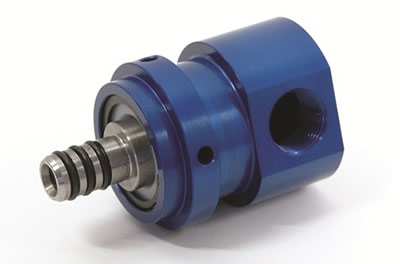

Deublin UNION 90 DEG 12MM SHAFT
Deublin Item #: 1117-792
Rotor: 12 f7 |
Deublin UNION 12MM SHAFT
Deublin Item #: 1117-711
Rotor: 12 f7 |
 |
 |

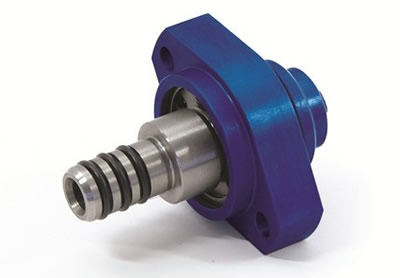

Deublin UNION 12MM SHAFT
Deublin Item #: 1117-789
Rotor: 12 f7 Machined |

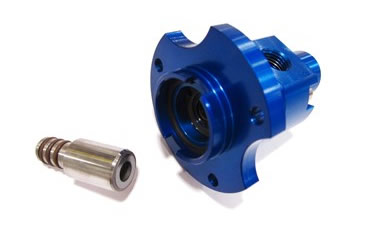

Deublin UNION 90 DEG 12MM SHAFT
Deublin Item #: 1117-813
Rotor: 12 f7 |
 |
 |

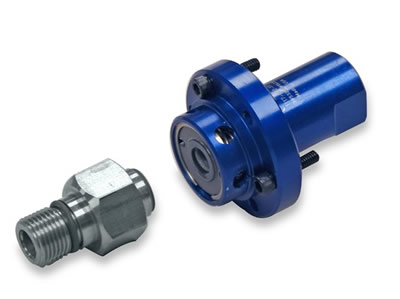

Deublin UNION 5/8-18 UNF LH .655 PLT
Deublin Item #: 1117-002-111
Rotor: 5/8"-18 Machined LH |

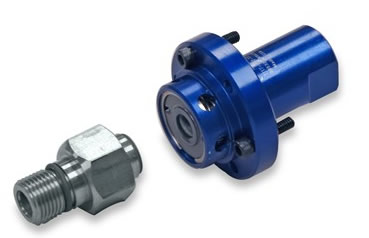

Deublin UNION 5/8-18 UNF RH .655 PLT
Deublin Item #: 1117-002-110
Rotor: 5/8"-18 Machined RH |
|
|
