Deublin杜博林1109系列脱开转子安装冷却液干运转应用旋接器
Deublin Rotating Union Selector Coolant Unions 1/4" to 3/8" Pop-Off Coolant Unions
PDF Catalog下载
Deublin 1109 型接头采用轴承结构，具有杜布林专有的“脱开”式设计。其独特的弹性膜片，能够使其在没有冷却压力时使密封面“脱开”，压力恢复后再恢复闭合状态。接头有两种型号。 1109 型配备有 ABEC 7 级的高精度角接触球轴承，因而能够使其达到 20,000 RPM 转速而不产生振动或颤动。其铝制壳体具有“鳍状”散热片。更经济的 902 型接头配备有 ABEC 1 级的深沟球轴承，最大限速为 10,000 RPM 。

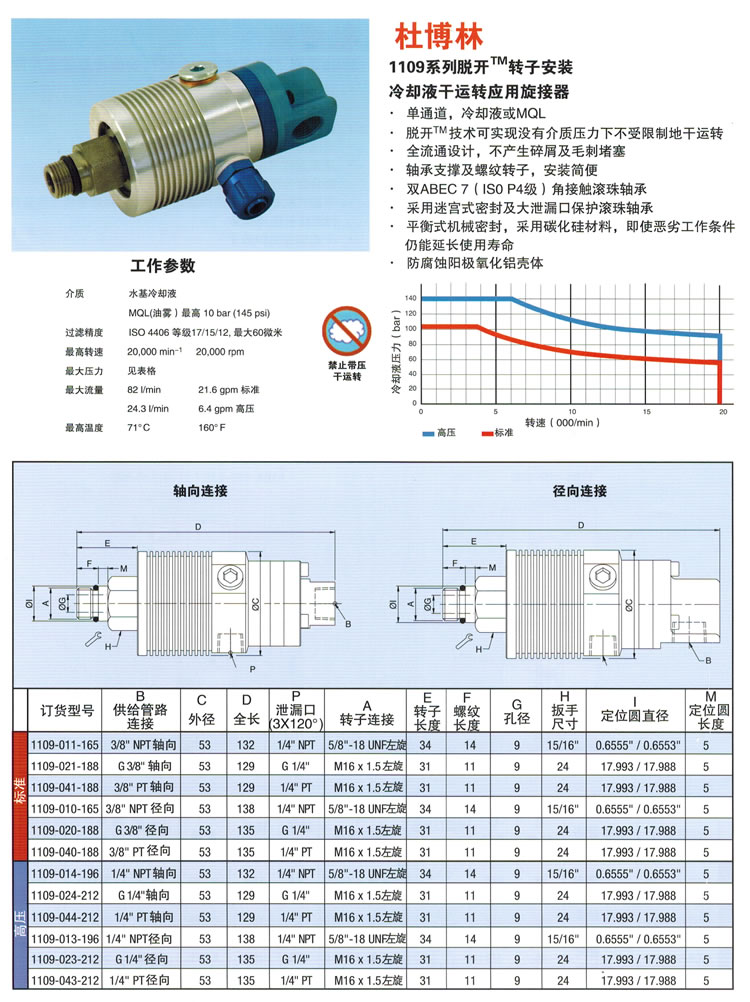

Deublin杜博林1109系列脱开转子安装冷却液干运转应用旋接器
技术资料下载
性能特点
- 单通道,冷却液或MQL
- 脱开M技术可实现没有介质压力下不受限制地干运转
- 全-流通设计,不产生碎屑及毛刺堵塞
- 轴承支撑及螺纹转子,安装简便
- 双ABEC7(IS0P4级)角接触滚珠轴承
- 采用迷宫式密封及大泄漏口保护滚珠轴承
- 平衡式机械密封,采用碳化硅材料,即使恶劣工作条件仍能延长使用寿命
- 防腐蚀阳极氧化铝壳体
工作参数
介质 水基冷却液
MQL(油雾) 最高10bar(145psi)
过滤精度 lsO4406等级17/1512,最大60微米
最高转速 20,000min-120,000rpm
最大压力见表格
最大流量 82min 21.6gpm标准
24.3 I/min 6.4gpm高压
最高温度 71°C 160°F
- 工作参数
1109 型 1/4" 孔 |
|
|
最大压力 * |
1500 PSI |
105 bar |
最大速度 |
20,000 RPM |
20,000/min |
最大流量 |
4.1 GPM |
15 L/min |
1109 型 3/8" 孔 |
|
|
最大压力 * |
1,000 PSI |
70 bar |
最大速度 |
15,000 RPM |
15,000/min |
最大流量 |
13.8 GPM |
50 L/min |
902 型 3/8" 孔 |
|
|
最大压力 * |
1,000 PSI |
70 bar |
最大速度 |
10,000 RPM |
10,000/min |
最大流量 |
13.8 GPM |
50 L/min |
如果要求更高的流量，请与我公司联系。 |
所有类型最高温度 |
160 ℉ |
70 ℃ |
参照图表给出的最大压力与速度组合，如果是临界操作条件，请咨询我公司
|
- 订货型号
| 分类 |
订货号 |
B（供应接口） |
C（总直径） |
D（总长度） |
P（排液尺寸 ?(3×120°)） |
A（转子接口） |
E（转子长度） |
F（螺纹长度） |
G（孔径） |
H（对边宽度） |
I（先导直径） |
M（先导长度） |
| Standard |
1109-010-165 |
? NPT 径向 |
53 |
135 |
? NPT |
?-18 UNF LH |
30 |
11 |
9 |
24 |
16.649/16.645 |
5 |
| Standard |
1109-011-165 |
? NPT 轴向 |
53 |
129 |
? NPT |
?-18 UNF LH |
30 |
11 |
9 |
24 |
16.649/16.645 |
5 |
| Standard |
1109-020-188 |
G ? 径向 |
53 |
135 |
G ? |
M16×1.5 LH |
30 |
11 |
9 |
24 |
17.993/17.988 |
5 |
| Standard |
1109-021-188 |
G ? 轴向 |
53 |
129 |
G ? |
M16×1.5 LH |
30 |
11 |
9 |
24 |
17.993/17.988 |
5 |
| Standard |
1109-040-188 |
? PT 径向 |
53 |
135 |
? PT |
M16×1.5 LH |
30 |
11 |
9 |
24 |
17.993/17.988 |
5 |
| Standard |
1109-041-188 |
Rc ? 轴向 |
53 |
129 |
Rc ? |
M16×1.5 LH |
30 |
11 |
9 |
24 |
17.993/17.988 |
5 |
| HP |
1109-023-212 |
G ? 径向 |
53 |
135 |
G ? |
M16×1.5 LH |
30 |
11 |
9 |
24 |
17.993/17.988 |
5 |
| HP |
1109-024-212 |
G ? 轴向 |
53 |
129 |
G ? |
M16×1.5 LH |
30 |
11 |
9 |
24 |
17.993/17.988 |
5 |
| HP |
1109-043-212 |
Rc ? 径向 |
53 |
135 |
Rc ? |
M16×1.5 LH |
30 |
11 |
9 |
24 |
17.993/17.988 |
5 |
| HP |
1109-044-212 |
Rc ? 轴向 |
53 |
129 |
Rc ? |
M16×1.5 LH |
30 |
11 |
9 |
24 |
17.993/17.988 |
5 |
| 分类标识 |
订货号 |
B（供应接口） |
C（总直径） |
D（外壳长度） |
P（排气尺寸 ?(3×120°)） |
A（转子接口） |
E（转子长度） |
F（转子总直径） |
G（孔径） |
I（先导直径） |
最大转速（rpm） |
最大压力（bar） |
备注说明 |
| 红色 |
1111-002-105* |
G ? 径向 |
48 |
88.5 |
G ? (4×90°) |
八边形 7.4 D10 |
19.5 |
15.4 |
8.1 F9 |
48 h7 |
24,000 |
140 |
换刀时超短（0.1mm）弹出行程可限制残留冷却液排出 |
| 红色 |
1111-335-105* |
G ? 轴向 & 径向 |
48 |
98 |
G ? (4×90°) |
八边形 7.4 D10 |
19.5 |
15.4 |
8.1 F9 |
48 h7 |
24,000 |
140 |
换刀时超短（0.1mm）弹出行程可限制残留冷却液排出 |
| 红色 |
1109-710-717 |
G ? 轴向 |
59 |
109 |
G ? |
六边形 12 D10 |
25 |
18 |
11 H7 |
48 g6 |
24,000 |
140 |
- |
| 红色 |
1109-710-730 |
G ? 轴向 |
59 |
97 |
G ? |
八边形 9.25 D10 |
19.5 |
20 |
10.1+0.06 |
48 g6 |
24,000 |
140 |
- |
| 蓝色 |
1109-840-835 |
G ? 轴向 & 径向 |
48 |
112 |
G ? |
八边形 7.4 D10 |
19.5 |
15.9 |
8.1 F9 |
48 g6 |
24,000 |
150 |
- |
| 蓝色 |
1109-842-730 |
G ? 轴向 & 径向 |
48 |
116 |
G ? |
八边形 9.25 D10 |
19.5 |
16 |
10 F9 |
48 g6 |
24,000 |
150 |
- |
| 绿色 |
1109-926-930 |
G ? 径向 |
48 |
93 |
G ? |
八边形 7.4 D10 |
19.5 |
15.4 |
8.1 F9 |
48 h7 |
42,000 |
140 |
- |
警告：有气体压力时不允许干转
在很多场合，用户需要在换刀时使用压缩空气清除刀具尾柄上的切削，当采用无内冷却的刀具时，这股气体就会留在刀具于控制阀之间，使得密封面接触，当主轴旋转时，密封面处于干转状态。为避免发生此现象，必须将这股气体排出是密封面脱开。
订货型号 |
A 转子连接 |
C |
D |
E |
F |
G |
H |
I |
供给管路 |
包装重量 |
1109-014-196 |
5 / 8 " -18UNF 左旋 |
2.094 |
5.219 |
1.344 |
.563 |
.187 |
.937 |
.6555
.6553 |
1 / 4 " NPT |
1 |
1109-024-212 |
M16 x 1.5 左旋 |
53 |
129 |
31 |
11 |
5 |
24 |
17.993
17.988 |
1 / 4 " BSP |
0.7Kg |
1109-011-165 |
5 / 8 " -18UNF 左旋 |
2.094 |
5.219 |
1.344 |
.563 |
.344 |
.313 |
.6555
.6553 |
1 / 4 " NPT |
1 |
1109-021-188 |
M16 x 1.5 左旋 |
53 |
129 |
31 |
11 |
9 |
24 |
17.993
17.988 |
1 / 4 " BSP |
0.7Kg |
1109-013-196 |
5 / 8 " -18UNF 左旋 |
2.094 |
5.469 |
1.344 |
.563 |
.187 |
.937 |
.6555
.6553 |
1 / 4 " NPT |
1 |
1109-023-212 |
M16 x 1.5 左旋 |
53 |
135 |
31 |
11 |
5 |
24 |
17.993
17.988 |
1 / 4 " BSP |
0.7Kg |
1109-010-165 |
5 / 8 " -18UNF 左旋 |
2.094 |
5.469 |
1.344 |
.563 |
.344 |
.937 |
.6555
.6553 |
1 / 4 " NPT |
1 |
1109-020-188 |
M16 x 1.5 左旋 |
53 |
135 |
31 |
11 |
9 |
24 |
17.993
17.988 |
1 / 4 " BSP |
0.7Kg |
订货型号 |
A |
C |
D |
E |
F |
G |
H |
I |
J |
M |
N |
P |
包装重量 |
902-111-165 |
5 / 8 " -18UNF 左旋 |
1.723
1.722 |
5.219 |
1.406 |
.562 |
.344 |
.937 |
.6555
.6553 |
— |
.187 |
1.5 |
1 / 4 " NPT |
1 1 / 2 |
902-121-188 |
M16 x 1,5 左旋 |
43.760
43.735 |
129 |
32 |
11 |
9 |
24 |
17.993
17.988 |
— |
5 |
38 |
1 / 4 " BSP |
0.6 Kg |
902-110-165 |
5 / 8 " -18UNF 左旋 |
1.723
1.722 |
5.469 |
1.406 |
.562 |
.344 |
.937 |
.6555
.6553 |
4.125 |
.187 |
1.5 |
1 / 4 " NPT |
1 1 / 2 |
902-120-188 |
M16 x 1,5 左旋 |
43.760
43.735 |
135 |
32 |
11 |
9 |
24 |
17.993
17.988 |
105 |
5 |
38 |
1 / 4 " BSP |
0.6 Kg |
deublin 1109系列*“脱开式”孔安装旋转接头冷却液干运转应用：
轴向连接：1109-710-717 1109-927-930 1109-929-930
径向连接：1109-665-651 1109-926-930 1109-928-930
1109-014-196
1109-024-212
1109-011-165
1109-021-188
1109-013-196
1109-023-212
1109-010-165
1109-020-188
订货型号 供给管路|外径全长 规连接
1109-011-165 3/8"NPT轴向53|132|14NPT5/
0218638°轴向53|129|G1/
1109-041-183 8P轴向5312914p
1109-010-165 3/8"NPT径向 53|138|1/4"NPT|5/8
1109-020-188 G38"径向53 135|G14"
109-040-188 |3/8PT径向 135|1/4"PT|M
1109-014-196 1/4"NPT轴向53|132|14NPT|5/8
1109-024-212 G1/4"轴向 3|129|G14"
1109-044-212 1/4"PT轴向53|129|14PT|M
1109-013-196 1/4"NPT径向53|138|14“NPT|5
1109-023-212 |G14"径向 135|G1/4"|M
1109-043-212 1/4"P径向53|135|14"PTM
