DEUBLIN旋转接头产品介绍

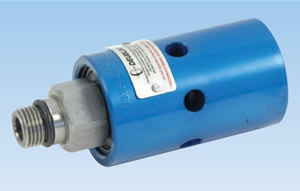

DEUBLIN 1116型接头为低成本动力件,采用通常只有在输送线产品中作为标准而使用的抗磨损碳化硅密封。铝制挡油环的作用是保护两个高精度球轴承,并通过壳体排出口将可能进入轴承的渗漏排出。所采用的电镀整体式铝壳体可以是直通式或900出口两种型式。

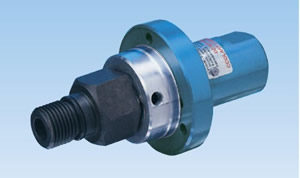

DEUBLIN 1139型无轴承“脱开”式气冷却接头:1139-020-116

1139型接头是杜布林公司新设计的产品,可以在无压力(密封脱开)及冷却管道中存在气压的条件下运行。当今在高速加工某些经过特别热处理的钢材料中,会使碳化钨刀具的切削刃产生“过热”,而采用常规冷却液因侵蚀性过高而导致热震(急冷急热),因而采用微气冷作为替代方法。在这种情况下,接头通常得不到足够的润滑,导致密封面磨损及缩短使用寿命。特别设计的1139型接头用于上述加工条件。其密封面不仅能够在没有冷却压力情况下自动“脱开”,并且在存在有空气气压时始终保持2 微米的间隙,而只在冷却液恢复时再次闭合。由于密封始终不接触,即使在没有冷却液或气体压力情况下,1139仍能够长久无故障运行。

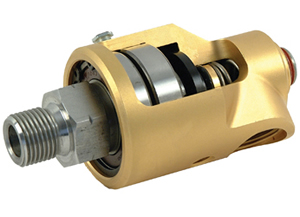

DEUBLIN 通用型55系列接头:55-000-095/155-000-152/255-000-152

这种小型通用接头可用于水、间歇蒸汽或热油应用。两个高精度的滚珠轴承使密封面保持最精确对准。55、155、255及355型号的接头有不锈钢转体。525、555和655型号有碳钢转体。所有规格的接头都有双通道和单通道两种,并都采用双密封组合。

DEUBLIN 57系列碳化硅密封水介质应用型接头:157-000-152/257-000-285/527-000-055

57系列设计接头是用于解决在高速管网压力下易磨损的问题。虽然其尺寸与通用型55系列的不相同,但其内部结构完全是进行全新设计,特点是采用了当今的超级硬密封材质。57系序列同时具有耐磨损与超级硬密封的综合特点。57系序列是真正的可现场维修的接头,其独特的设计使之能够很方便地同时更换两个密封。由于57系列接头的耐磨性(2年担保)及其相当低的维修成本,这也是解决磨损问题的最经济的方案。

DEUBLIN 1117型无轴承式冷却接头:1117-058-116

1117型接头专用于当今高技术自动线中的超高速主轴。该新一代接头的速度甚至能够超过最好的金属滚珠轴承速度范围。1117型采用外部支撑,完全不需要用内装轴承支撑。转体短轴直接安装在主轴端,而主体则刚性地安装在固定表面并且与转体精确对中。实际上,接头此时已经成为主轴部件中一个无振动的整体件。由于采用无轴承设计结构及相当抗磨损的碳化硅密封,使接头能够达到低扭矩平稳运行,从而实现更长久无故障使用寿命。1117型的另一个特点是结构紧凑,可以很方便地根据原有设备进行设计。同时,利用杜布林专用的柔性化外安装过渡法兰,也很容易实现改造。

DEUBLIN2000系列—带有碳化硅密封的接头,用于连铸机设备:2100-001-282-180.DEUBLIN2000系列接头是专门为解决连铸机用接头常发生易磨损的问题而设计的。两个超高硬度的碳化硅密封被装入一个不锈钢卡套中,使接头在硬杂质和研磨粒的污染环境里具有非常高的耐磨性。这种密封卡套是一种整体结构性密封,可以经受由水冲击或其他不可控制的过程所产生的冲击载荷和震动。采用长间距的轴承可以支撑整个铜壳体,使其平稳旋转。一个专用碳-聚四氟乙烯止推环可以承受由介质作用产生的轴向载荷。2000系列接头有单通道和双通道两种形式,有法兰式安装和利用挡板安装。2000系列接头的质量保证期是2 年。 2400 系列旋转接头,钢铁行业各种连铸,轧钢设备的通用冷却型号, 欧美日进口设备大量使用该型号, 气 - 液应用旋转接头,接口尺寸 1/8 ″~1 1/2 ″ ,最高 转速 3500RPM ,最大气压 10bar ,最大液压 204bar.

寸 NPT 2400系列旋转接头 5000系列旋转接头
系列号 冷却水压力P.S.I 最高温度( o F) 最大转数RPM 系列号 冷却水压力P.S.I 最高温度( o F) 最大转数RPM
单通路 3/4" 2420-001 150 250 100 5057-001 150 250 100
1" 2425-001 150 250 100 5100-060 150 250 100
1-1/2" 5150-001 150 250 100
双通路 3/4" 2420-001 150 250 100
2425-001 150 250 100
1" 2440-001 150 250 100 5100-060 150 250 100
1-1/2" 5150-001 150 250 100

902 系列旋转接头,最高转速可达 10000RPM ,可通 MQL ,可干转,压力 70bar, 用于加工中心主轴中心出水
1109 系列旋转接头,最高转速可达 20000RPM ,可通 MQL ,可干转,压力 70bar, 用于加工中心主轴中心出水
1116 系列旋转接头,转速可达 12000RPM ,用于深孔钻
1129 无轴承旋转接头,最高转速可达 46000RPM ,可通 MQL ,可干转, 最大压力 140bar ,有各种规格螺纹可选,
用于加工中心主轴中心出水
55 系列通用型旋转接头,广泛应用于通水,通油的场合, 最高转速可达 3500RPM ,接口尺寸 3/8 ″ ~ 4 ″ 不等, 可满足各种需要
9000 系列旋转接头,通高温热油、蒸气,最高转速 400RPM ,最高温度 200 ℃ ,接头尺寸 3/4 ″ ~ 2 ″不等
