美国Deublin旋转接头在太阳能行业应用
Deublin rotary unions applicaton for Solar Industry

旋转接头在太阳能行业应用

单晶硅生长炉、多晶硅铸锭炉、区熔单晶硅炉都是融合多学科的大型精密真空设备,生产过程复杂,需要非常高的机械加工、炉体焊接以及质量检测等方面能力,本公司在产品制造和工艺积累方面一直保持优势。公司拥有自己的制造基地,积累了成熟的生产技术和精良的加工工艺,拥有技术水平先进、成熟稳定的机加工技师队伍,这使设备产品的成本控制、质量稳定性和交货期限等方面都能得到有效保证。目前本公司机械加工、炉体焊接以及质量检测等方面的技术水平都是国内领先的。主导产品包括单晶硅生长炉、多晶硅铸锭炉、区熔单晶炉等光伏及半导体设备,多晶硅锭及硅片、区熔单晶硅棒及硅片等光伏产品,光伏发电和风力发电等新能源发电项目及固定源和移动源稀土无毒脱硝催化剂。

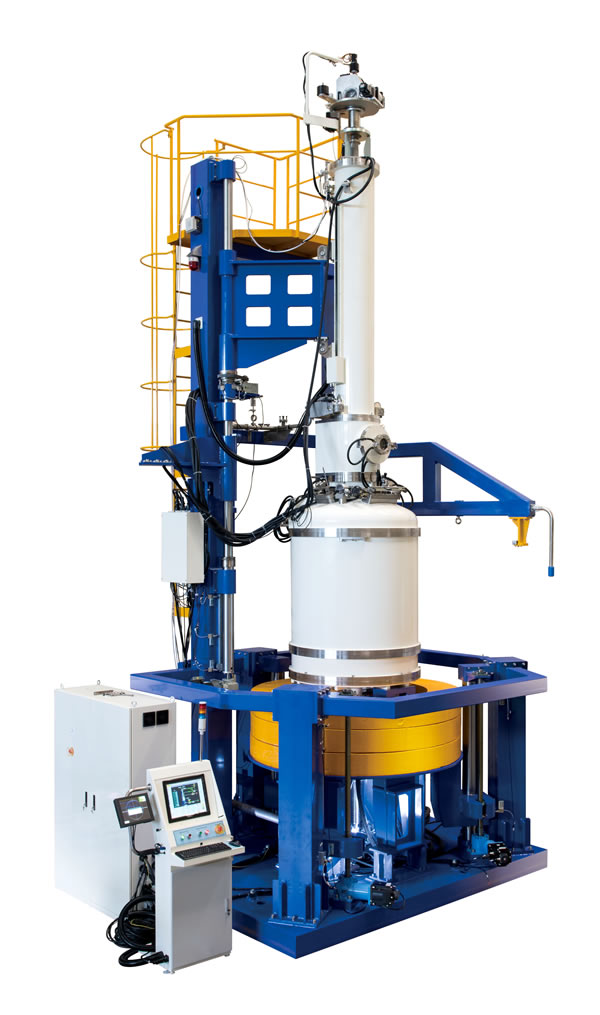

单晶炉
在惰性气体环境中,用石墨加热器将保存在石英坩埚内的多晶硅等多晶材料高温熔化,再将籽晶放入变成液体的硅溶液里按自动程序用直拉法生长无错位单晶的设备。

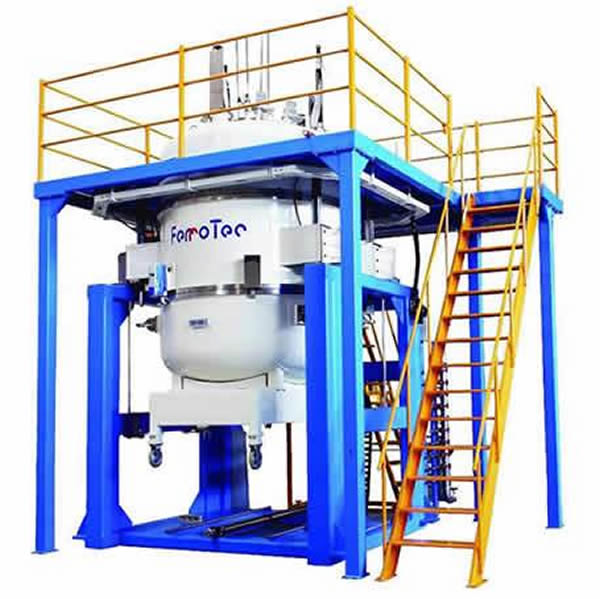

多晶炉
多晶铸锭炉是生产太阳能光伏发电领域的重要生产设备。HXH-450/600/800型是通过引进日本技术,针对太阳能电池市场需求而开发的高性能多晶硅铸锭设备。该设备将多晶硅碎块料、头尾料、埚底料、各种单晶废片等材料装入炉内化料的石英坩埚内,经融化、重新定向结晶及退火等工艺,铸成生产太阳电池的前道原料——多晶硅锭。

旋转接头在单晶炉方面的应用

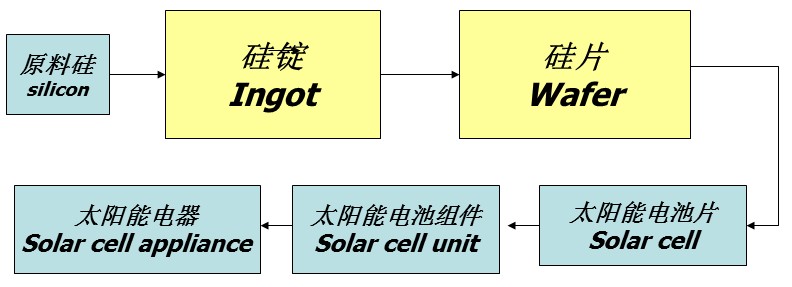

太阳能电池制造流程


原料硅 silicon
硅锭
Ingot
硅片
Wafer
太阳能电器
Solar cell appliance
太阳能电池组件
Solar cell unit
太阳能电池片
Solar cell

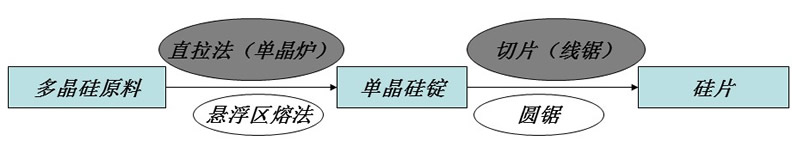

- 单晶硅棒到晶园生产流程

- 旋转接头在单晶炉方面的应用

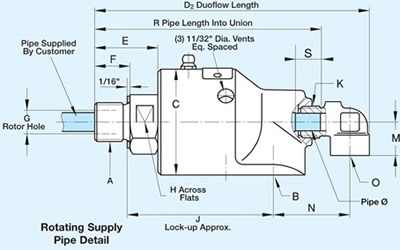

单晶炉常用产品Deublin 55、57系列旋转接头产品

常用型号:
155-000-151199
255-000-284368
355-000-002083


- 单晶炉技术参数
主炉室直径:Φ600mm,700mm,
800mm,900mm;
加热方式:惰性气体环境中,石墨电阻加热器;
晶体转速:2-50rpm;
晶体拉速:0.2-8mm/min;
坩埚转速:1-30rpm
坩埚升速:0.02-1mm/min
冷却水温度:50°C~70°C
冷却水压力:3~5bar
旋转接头转速:20~110rpm

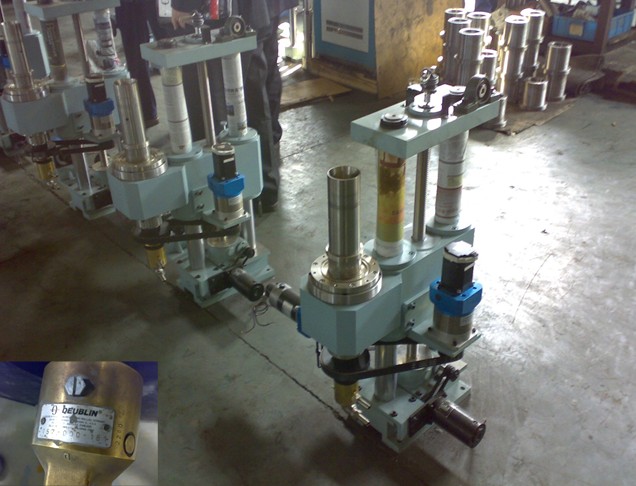

坩埚传动装置装配车间旋转接头在单晶炉坩埚提升传动装置上的应用

旋转接头在线锯方面的应用
HCT SA Series wire saw: E400S-24
157-000-151旋转接头 255-269-458旋转接头
用在HCT Wire Saw

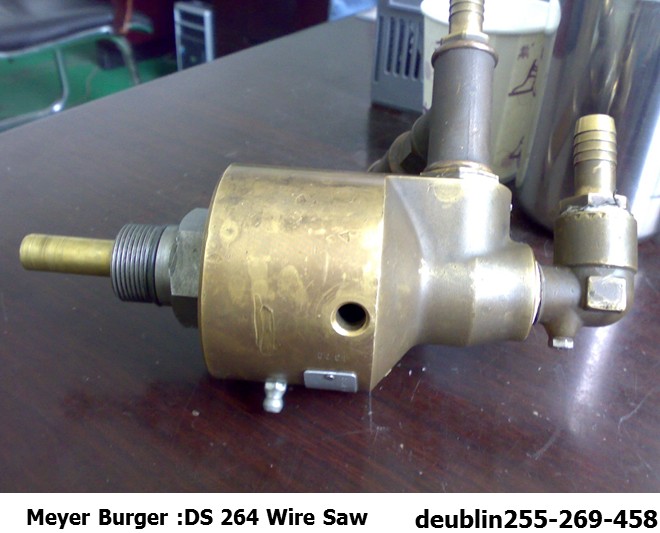

Meyer Burger :DS 264 Wire Saw
Meyer Burger :DS 264 Wire Saw
deublin 255-269-458



- 主要OEM制造商

瑞士M&B、瑞士HCT、日本NTC、TAKATORI、上海汉虹、上海日进机床、北京七星华创、北京京仪世纪、西安创联新能源。255-269-458旋转接头



- 从4亿元订单谈半导体单晶炉国产化。半导体单晶炉以美国、德国、日本等国家为主,国际单晶炉厂商代表有美国的QUANTUM DESIGN、Kayex、德国的PVA TePla AG、Gero及日本的Ferrotec等,国内厂商代表有晶盛机电、南京晶能、京运通、华盛天龙、上海汉虹、理工晶科、中国电科二所、北方华创等。
