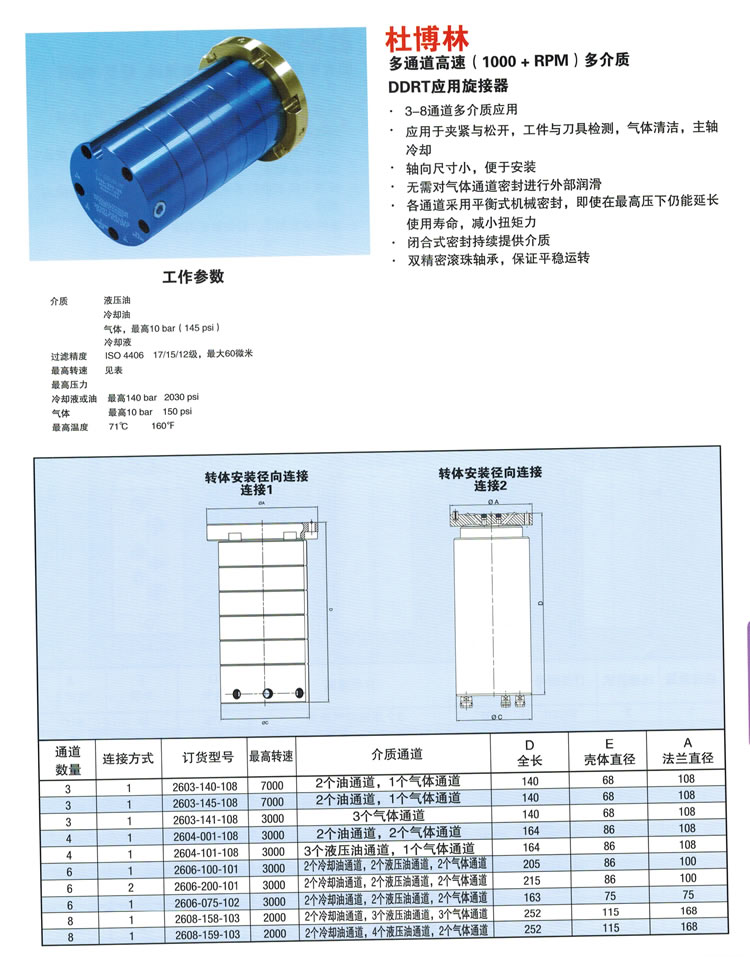

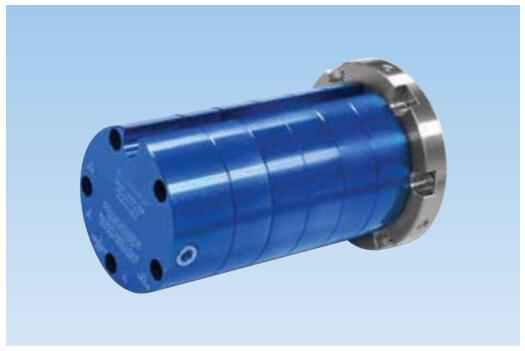

Deublin杜博林多通道高速 (1000+RPM) 多介质DDRT应用旋转接头

产品重要特性:

- 3 - 8通道多介质应用
- 应用于夹紧与松开,工件与刀具检测,气体清洁,主轴冷却
- 轴向尺寸小,便于安装
- 无需对气体通道密封进行外部润滑
- 各通道采用平衡式机械密封,即使在高压下仍能延长
- 使用寿命,减小扭矩力
- 闭合式密封持续提供介质
- 双精密滚珠轴承,保证平稳运转

Deublin Multi-Channel High Speed Unions (1000+ RPM) for DDRT Applications Requiring Various Media
pdf catalog download



工作参数

介质:液压油、冷却油、气体(高10bar,14.5psi)和冷却液
过滤精度:ISO 440617/15/12级,大60微米

高压力
冷却液或油 高140bar, 2030PSI
气体 高 10bar, 150 psi

高温度 71度



通道数量
连接方式
订货型号
高转速
介质通道
D全长
E壳体直径
A法兰直径
3
1
2603-140-108
7000
2个油通道,1个气体通道
140
68
108
3
1
2603-145-108
7000
2个油通道,1个气体通道
140
68
108
3
1
2603-141-108
3000
3个气体通道
140
68
108
4
1
2604-101-108
3000
2个油通道,2个气体通道
164
86
108
4
1
2604-100-101
3000
3个液压油通道,1个气体通道
164
86
108
6
1
2606-100-101
3000
2个冷却油通道,2个液压油通道,2个气体通道
205
86
100
6
2
2606-200-101
3000
2个冷却油通道,2个液压油通道,2个气体通道
215
86
100
6
1
2606-075-102
3000
2个冷却油通道,2个液压油通道,2个气体通道
163
75
75
8
1
2608-158-103
2000
2个冷却油通道,3个液压油通道,3个气体通道
252
115
168
8
1
2608-159-103
2000
2个冷却油通道,4个液压油通道,2个气体通道
252
115
168
