Deubin杜博林应用于橡胶、轮胎及塑料行业的旋转接头
Deublin杜博林多通道旋转接头塑料-橡胶-轮胎工业行业应用案例介绍
Deublin Multi-Passage Rotating Unions for RubberTyre and plastics industry applications



Deublin 3 " 旋转接头适用于橡胶及塑料应用:此类接头综合了经济的最初投入及低廉的维护维修成本。现在此类接头可以换代到抗磨损机械密封式接头,同普通的压力式接头相比,价格上更具有竞争力。此类接头的特点是采用抗磨损的键式密封(碳化钨对石墨),即便是在有污染水质条件下,也能够达到很长的使用寿命。当密封最终磨损时,可同时即时更换碳化钨及石墨密封,因此停机时间和成本可以控制到最低。 B0PP生产线专用高速旋转接头,德国Bruckner布鲁克纳BOPP生产线自动化 美国杜博林DEUBLIN系列等旋转接头。

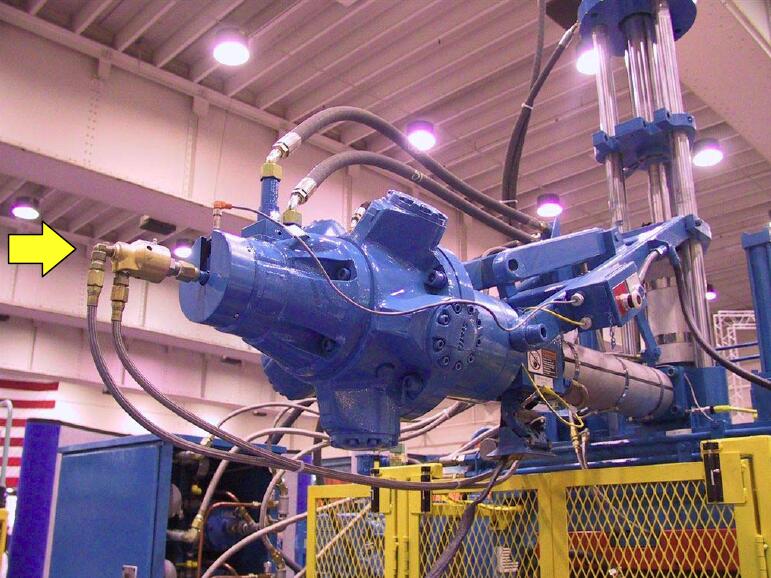

水蒸汽热油用塑料工业用旋转组件:旋转接头允许在固定机器的一部分和另一个旋转之间进行水密密封。Deublin专门为通常的蒸汽、水或热油应用设计了接头。124在塑料工业中很常见。DEUBLIN接头的自支撑设计非常适合没有外部安装表面的开放式传动机器。

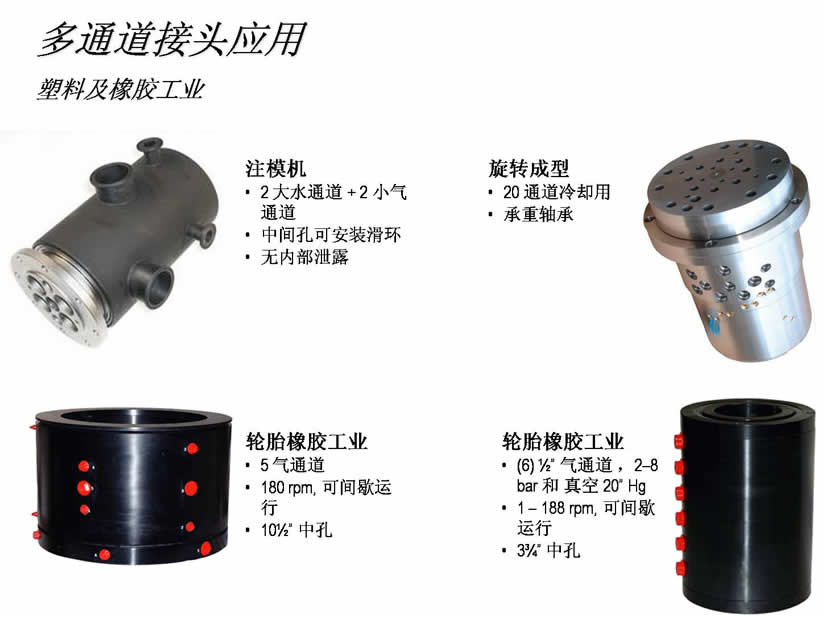

DEUBLIN Multi-Passage Rotating Unions多通道旋转接头塑料及橡胶工业行业应用

注模机多通道旋转接头
- 四通道旋转接头 2大-水通道 2小 -气通道,中间孔可安装滑环,无内部泄漏

旋转成型多通道旋转接头
- 20通道旋转接头 冷却用 ,承重轴承

轮胎橡胶工业多通道旋转接头
- 5通道旋转接头,介质 气体,转速 180RPM,可间歇运转, 10.5英寸中孔

轮胎橡胶工业多通道旋转接头
- 6.5英寸气体通道,2-8Bar和真空20 Hg,转速1-188RPM,可间歇运行, 3.75英寸中孔



- 美国Deublin杜博林旋转接头轮胎橡胶工业应用


- 美国Deublin杜博林旋转接头轮胎橡胶工业应用典型设备:

Banburv mixers 单螺杆密炼机

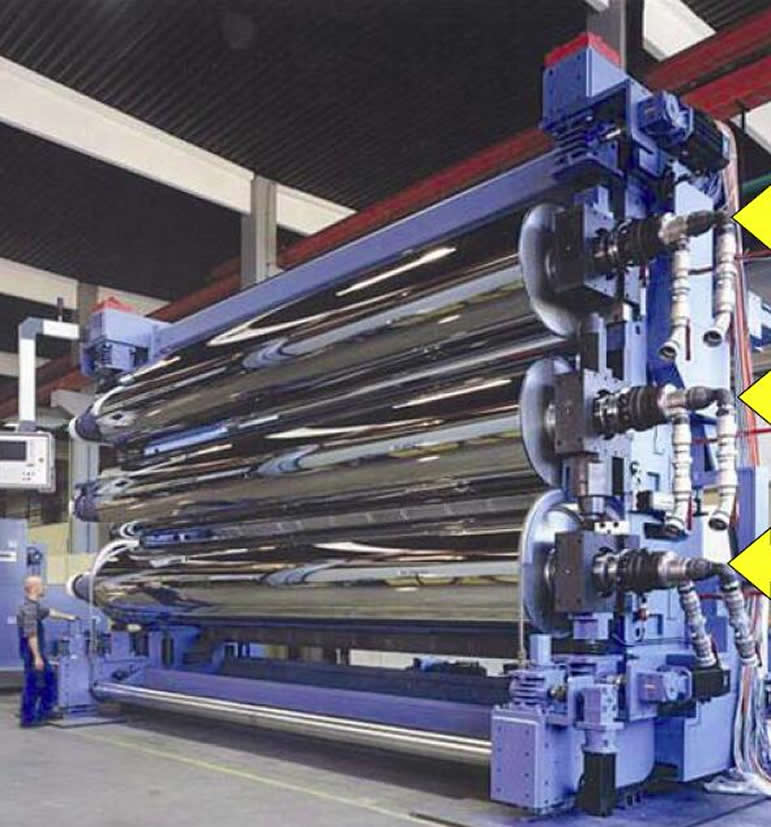

Calenders 压延机
Calenders / insertmills 压延机/插入压延
Extrudrs-Tubers 胶条挤出机
帘布、胶条压合机
Lab挤出机
Lab Mills
Lab密炼机
Mills /Warning Types
后压延辊
预压延辊
胎压



- Deublin 55 & 6000 Series旋转接头产品在塑料工业应用Deublin Rotating Union 6000 Series for Water Service, DN 50 - 100

Deublin 857 型号采用现代“全流”型式设计,采用叠加式波形弹簧来保证均匀的密封压力,而对介质流动不产生影响。依靠宽间距分布的高精度双列球轴承,转体可以平稳地运行。外壳采用排出口以保护轴承免受机油冲蚀,因此极少需要更换轴承。此类接头也可提供单通道和双通道应用型号(配备固定或旋转式供给管路)。


Deublin 857系列旋转接头

Name Value
Passages DuoFlow
Hose Connection Size (B) 2 NPT
Rotor Type Threaded
Rotor Thread Direction RH
Rotor Thread Size (A) 3 NPT
Seal Combination Standard Seal
Shpg. Wt. 55
Union Size 3
Media Water
Duoflow Elbow Type Fixed Supply Pipe
Torque Rating 8.2
Reference SKU BC-31520-48-01



水蒸汽热油用塑料工业用旋转组件:旋转接头允许在固定机器的一部分和另一个旋转之间进行水密密封。Deublin专门为通常的蒸汽、水或热油应用设计了接头。124在塑料工业中很常见。DEUBLIN接头的自支撑设计非常适合没有外部安装表面的开放式传动机器。

Deubin杜博林橡胶及塑料行业旋转接头:

155-122-152

DN 15
rotor 1/2'' BSP a izquierdas
1/2'' BSP
3500 rpm
50 bar
Temp. Max.60oC
255-269-284

DN 20
rotor3/4''BSP à direita
3/4'' BSP
3500 rpm
0 bar
Temp. Max.60oC

255-269-285

DN 20
rotor3/4'' BSP
3/4'' BSP
3500 rpm
50 bar
Temp. Max.60oC

155-122-151 Duplo

155-122-151 Duplo
DN 15
rotor 1/2'' BSP
1/2'' BSP
B3/8'' BSP
3500 rpm
Press?o Máx.50 bar
Temp. Max.120oC
155-122-152 Duplo

DN 15
rotor 1/2'' BSP à inversa
1/2'' BSP
B3/8'' BSP
3500 rpm
Press?o Máx.50 bar
Temp. Max.120oC
55-655-094

DN 10
rotor 3/8''
3/8'' BSP
3500 rpm
Máx. 50 bar
Temp. Max.120oC

55-655-095

DN 10
Rosca rotor 3/8''
3/8'' BSP
Máx.3500 rpm
Press?o Máx.50 bar
Temp. Max.

55-655-095121 DUPLO

DN 10
rotor 3/8''
3/8'' BSP
B1/4'' BSP
Máx.3500 rpm
Máx.50 bar
Temp. Max.120oC
255-269-284351 DUPLO

DN 20
rotor 3/4''BSP
3/4'' BSP
B1/2'' BSP
Máx.3500 rpm
Press?o Máx.50 bar
Temp. Max.120oC

255-269-285 DUPLO

DN 20
rotor 3/4'' BSP
3/4'' BSP
B1/2'' BSP
3500 rpm
50 bar
Temp. Max.120oC
355-204-222

DN 25
rotor 1'' BSP
1'' BSP
3000 rpm
50 bar
Temp. Max.120oC

355-204-223

DN 25
rotor 1'' BSP
1'' BSP
3000 rpm
50 bar
Temp. Max.120oC

355-204-222912 DUPLO

DN 25, ELBOW 350-912
rotor 1'' BSP
1'' BSP
1/2'' BSP
3000 rpm
50 bar
Temp. Max.120oC

355-204-223912 DUPLO

DN 25
rotor 1'' BSP
1'' BSP
B1/2'' BSP
ELBOW 350-912
3000 rpm
50 bar
Temp. Max.120oC

525-301-054

DN 32
rotor 1 1/4'' BSP à direita
1 1/4'' BSP
2500 rpm
50 bar
Temp. Max.120oC

525-301-055

DN 32
1/4'' BSP à inversa
1 1/4'' BSP
2500 rpm
50 bar
Temp. Max.120oC

525-301-054594 DUPLO

DN 32
Rrotor 1 1/4'' BSP
1 1/4'' BSP
B3/4'' BSP
ELBOW 525-594
2500 rpm
50 bar
Temp. Max.120oC

525-301-055594 DUPLO

DN 32
rotor 1 1/4'' BSP
1 1/4'' BSP
B3/4'' BSP
ELBOW 525-594
2500 rpm
50 bar
Temp. Max.120oC
555-385-198

DN 40
rotor 1 1/2'' BSP
1 1/2 BSP
2500 rpm
50 bar
Temp. Max.120oC

555-385-199

DN 40
rotor 1 1/2'' BSP
1 1/2 BSP
2500 rpm
50 bar
Temp. Max.120oC

555-385-198171 DUPLO

DN 40
rotor 1 1/2'' BSP
1 1/4'' BSP
B3/4'' BSP
Elbow 451-171
2500 rpm
50 bar
Temp. Max.120oC

555-385-19971 DUPLO

DN 40
rotor 1 1/2'' BSP
1 1/2 BSP
B3/4'' BSP
elbow 451-171
2500 rpm
50 bar
Temp. Max.120oC

655-527-124

DN 50
rotor 2'' BSP
2'' BSP
750 rpm
50 bar
Temp. Max.120oC

655-527-125

DN 50
rotor 2'' BSP
2'' BSP
750 rpm
50 bar
Temp. Max.120oC

655-527-124534 DUPLO

DN 50
rotor 2'' BSP
2'' BSP
B1 1/4'' BSP
Elbow 450-534
750 rpm
50 bar
Temp. Max.120oC

655-527-125534 DUPLO

DN 50
rotor 2'' BSP
2'' BSP
B1 1/4'' BSP
elbow 450-534
750 rpm
50 bar
Temp. Max.120oC


1205-000-151

1/2'' BSP
3500 rpm
Press?o Máx.10 bar air / 70 bar hydraulic
Temp. Max.120oC

1205-000-152

DN15
rotor 1/2
1/2'' NPT
3500 rpm
10 bar air / 70 bar hydraulic
Temp. Max.120oC

1115-000-200

UNION M16X2 RH
Item #: 1115-000-200
Rotor: M16x2 Metric RH

1115-000-205

UNION 3/8 BSP RH
Item #: 1115-000-205
Rotor: G3/8" BSP RH

250-094-284

UNION 3/4 BSP RH
Item #: 250-094-284
Rotor: G3/4" BSP RH

250-094-285

UNION 3/4 BSP LH
Item #: 250-094-285
Rotor: G3/4" BSP LH

355-021-222

UNION CG/C 1 BSP RH
Item #: 355-021-222
Rotor: G1" BSP RH

355-021-223

UNION CG/C 1 BSP LH
Item #: 355-021-223
Rotor: G1" BSP LH

452-000-198


UNION 1 1/2 BSP RH
Item #: 452-000-198
Rotor: G1 1/2" BSP RH

452-000-199

UNION 1 1/2 BSP LH
Item #: 452-000-199
Rotor: G1 1/2" BSP LH






857-000-101 857-000-102 857-000-118 857-000-119
857-001-101 857-001-102 857-001-118 857-001-119
857-002-101 857-002-102 857-002-118 857-002-119
信德迈提供特殊设备上使用接头系列
6501系列6601系列6505系列6605系列
6502系列6602系列6506系列6606系列
6503系列6603系列6507系列6607系列
6504系列6604系列6508系列6608系列
6509系列6609系列6510系列6610系列
DEUBLIN 旋转接头6506-230-131032
DEUBLIN 旋转接头6507-230-131032
DEUBLIN 旋转接头6507-231-131032
DEUBLIN 旋转接头6507-232-131033
DEUBLIN 旋转接头6205-051-859
塑料机械行业常用旋转接头型号
旋转接头 555-000-198221
旋转接头 555-000-124221
旋转接头 9200-029-117433
旋转接头 555-428-765
旋转接头 655-500-124
旋转接头 6400-040-330
旋转接头 525-583b712
旋转接头 655-500-421625
旋转接头 655-500-124208
