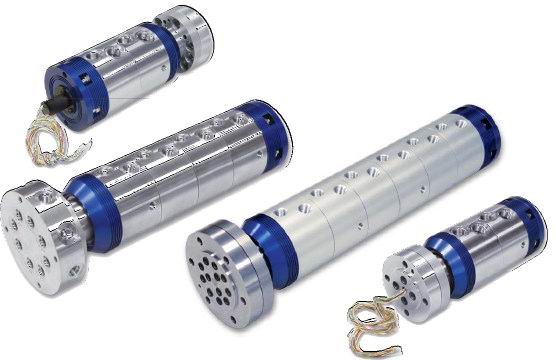

DEUBLIN Multi-Passage Rotating Unions


A rotating union connects a stationary pressurized supply line to a rotating machine part such as a cylinder, roll, spindle, clutch, etc- It can be used to convey virtually any liquid or gas medium: steam for heating, water or water/glycol solutions for cooling, hydraulic fluids, cutting fluids, air, inert gas or even a vacuum- The task becomes more complicated when more than one medium must be conveyed simultaneously- This is the role of a multi-passage union – to provide multiple independent passages for the same or several different media to different rotating feed points within the same axis.


Deublin Multi-Passage Soft Seal Rotaing Unions Catalog资料下载

TYPICAL APPLICATIONS FOR MULTI-PASSAGE UNIONS
多通道旋转接头的典型应用领域

- Steel industry: ladle turrets for continuous casting operations
- Semiconductor industry: Physical Vapor Deposition (PVD), wafer processing or Chemical Mechanical Planarization (CMP) operations
- Plastics & rubber industries: injection and rotary molding operations
- Machining operations: workholding and clamping functions
- Aerospace manufacturing and flight simulators
- Industrial cranes
- Rail transportation
- De-scaling operations

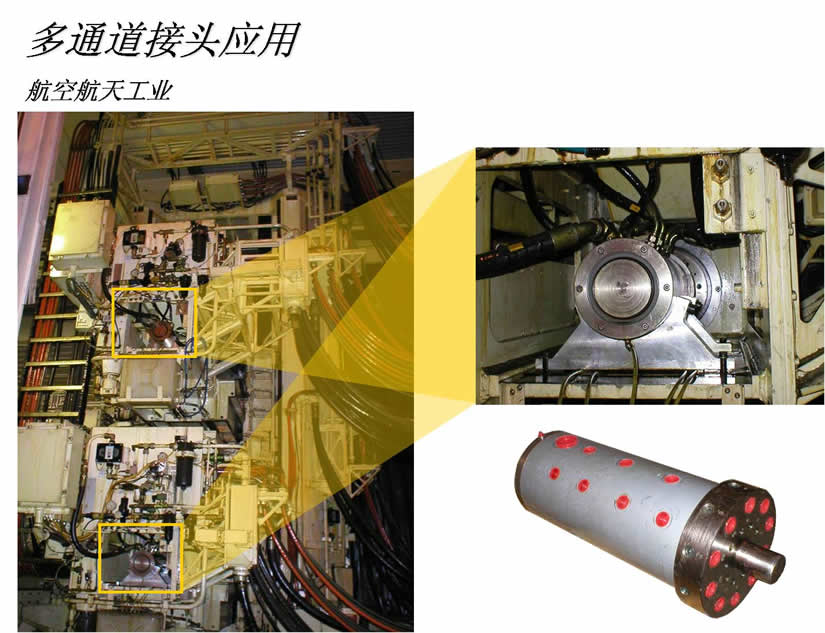

Deublin多通道旋转接头航空航天工业应用

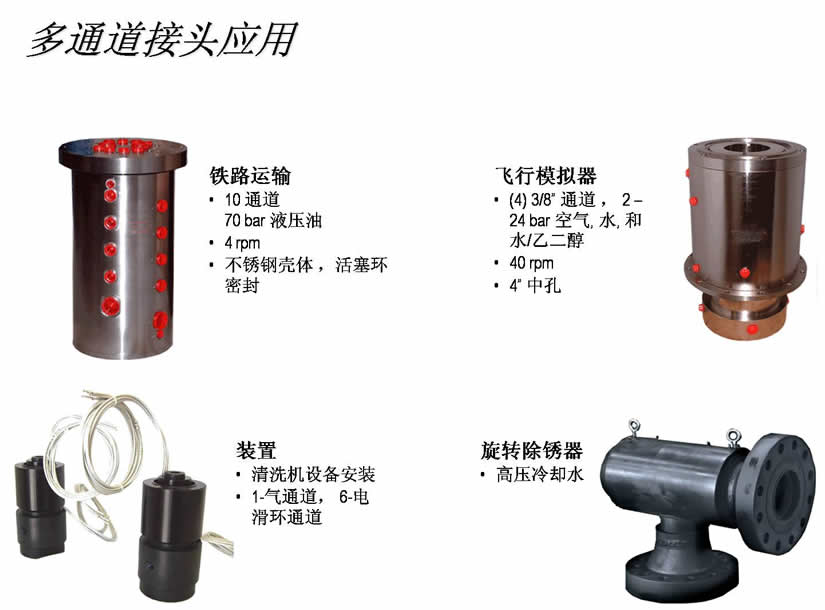

- 飞行模拟器
4个 3/8''通道,压力:2- 24bar 介质:空气,水和水/乙二醇,转速:40 RPM 4''中孔

- 铁路运输
* 10通道旋转接头 - 工作压力70Bar - 介质:液压油 - 转速 4RPM - 不锈钢壳体,活塞环 - 密封

- 装置
* 清洗机设备安装 1个气通道 6个电滑环通道

- 旋转除锈漆
* 高压冷却水

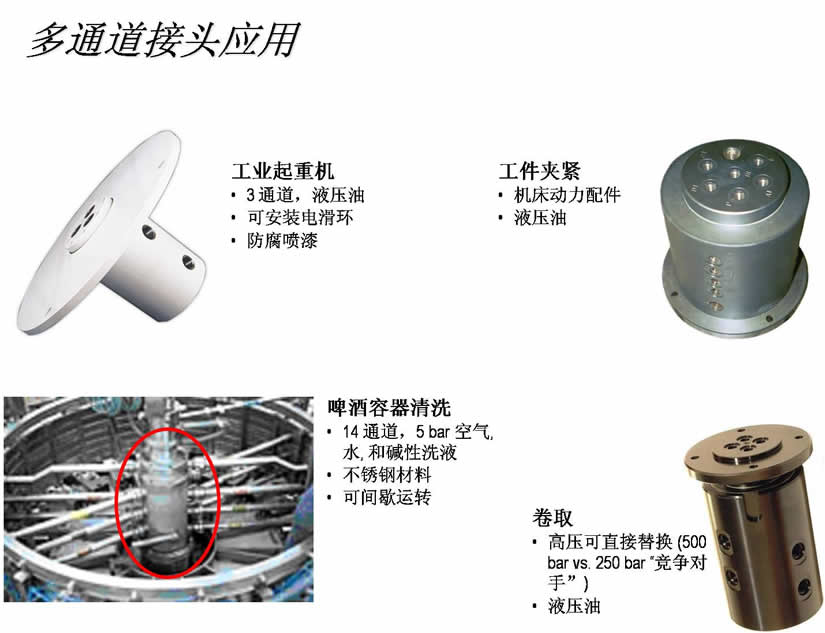

- 工业起重机
* 3通道旋转接头,介质液压油 可按照电滑环,防腐喷漆

- 攻坚夹紧旋转接头
* 机床动力配件 介质液压油

- 啤酒容器清洗旋转接头
* 14通道旋转接头, 压力5bar,介质 空气,不锈钢材料,可间歇运转

- 收开卷机,卷取旋转接头
* 高压可直接替换 (500bar vs. 250bar竞争对手)介质液压油



- Deublin多通道旋转接头的规格参数

** 标准型号
– 2,3,4,6,8,10 或 12通路
– NPT接口,1/8 到1/2英寸
– 外壳直径 62 到125 mm
– 长度从85 到391 mm
– 黑色氧化铁外壳
– Rotor ports always threaded
– 选装电滑环接口

** 工况极限
– 510 bar 或 850 rpm 最高压力和转速
– 176°C 最高温度 (120°其它产品普通)
– 介质水,油l,空气, 真空等.
– 可同时通过不同的介质

标准型号

– 2, 4, 5或6通道
– G 3/8” (G 1” 到 1-1/2”,2通路接头)
– 壳体外径 89 到 99 mm
(5通路外径178 mm ,中心体80 mm )
– 长度155 到 271 mm
– 中心体可以两个串联

** 运行参数

– 250 bar, 200-250 rpm
– 额定 PV ≈ 0.8 Mpa m/s (与1379相同曲线)
– 空气, 真空 、油l, 或 水
– 所有通路必须通过同种介质

** 标准型

– 2, 3, 4, 5, 6, 7, 或者 8 通道 1/8” - 1/2”
– 2, 3, 4, 或者 5通道 3/4” - 1-1/4”
– G 或者 NPT螺纹接口
– 壳体外径 60到 165 mm
– 长度 131到 428 mm
– 双轴套, 轴承 可选
– 黑色氧化铁或者镀镍不锈钢外壳
– 电滑环可选加

** 工作范围

– 200 bar 或者 500 rpm 最大
– 200°C 最大 (vs. 120°C typical)
– 额定 PV ≈ 0.5 – 1.0 MPam/s
– 空气, 真空 、油, 或 水

** 标准型
– 2, 3, or 4 通道
– G 或者 NPT, 1/8” 到 3/8”
– 外壳 从80到 to 90 mm
– 长度从 150 到 242 mm
– 铝质外壳

** 工作参数
– 12 bar 或者 500 rpm 最大
– 空气, 真空 、油, 或 水

** 标准型

– 2, 3, 4, 5, 6, 7, 或者 8 通道 1/8” - 1/2”
– 2, 3, 4, 或者5通道 3/4” - 1-1/4”
– G or NPT 接口
– 外壳 从 80 到 230 mm
– 长度从 150 到 526 mm
– 钢质外壳

** 工作范围
– 400 bar, “慢转”
– 空气, 真空 、油, 或 水

** 标准型

– 2, 4, 6, 8, or 10 通道
– G 螺纹的只有, 1/4” 到 1-1/4”
– 外壳 从 88 到 198+ mm
– 长度从 141 to 448 mm
– 滚珠轴承替代轴衬
– 黑色氧化铁或者厚钢板外壳
– 电滑环可选加

– 工作范围

– 350 bar或者r 200 rpm 最大
– 200°C最大 (vs. 120°C typical)
– 额定 PV ≈ 0.5 – 1.0 MPam/s
– 空气, 真空 、油, 或 水, 化学品
