SR0020型电滑环10通道，带1通道旋转接头，用于数据传输、电源和压缩空气
Model SR0020 Slip Ring 10-Channel with Rotating Union 1-Passage for Data Transmission, Power Supply and Compressed Air

电滑环起着电气连接的作用，它可以将动力(电流)、信号或数据从固定端传输到旋转端。 在转设备中电会发生扭曲甚全断裂，而电滑环通过物初理接的方法让电或信号在旋转设备中的传输成为可能。 电滑环包含五个主要部件： 电刷 (滑动接触)，导电环、浪味轴承，转子和売体。电刷固定，导电环安装在转子上，随转子转动，电刷与导电环滑动接触，形成旋转的电气连接。 两侧导线通过滑环内部连至电刷和导电环，提供滑环两侧的电气连接。外部电气可选项包括 引出线、插头和端子排 。滑环有多种规格可选择，不同规格参数不同，包括直径(从小于1英寸至几英寸)，通道数量，终端形式及材料等。一般而言， 导电环的尺寸越小，触点磨损越小，滑环寿命越长。 但是在某些情况下，当需要有介质 (如液体) 通过软管从滑环中心通过时，则需要大一点的导电环。

电流或信号的传输是采用滑动式接触还是刷式接触，是滑环设计人员需要考虑的关键要素之一。除了 传输动力电源和信号 的需求外，还有一些参数包括 电流、电压、转速、工作温度、电阻波动、带宽和阻抗 等都对传输技术的选择起着重要作用。一般来说有三种滑动式或刷式接触技术可用，包括 复合碳刷 ， 单丝纤刷 和 多丝纤刷 ，这三种技术杜博林都可以提供。复合碳刷主要由 碳石墨材料 制成，混合有其他金属材料，以增加其电流密度。它主要用于为电机供电或需要大电流、高转速的应用。贵金属单丝纤刷通常用于低电流且接触电阻低、信号稳定的传输。贵金属多丝纤刷通常用于每个通道需多点接触，极低的接触电阻和噪声，数据的高速率传输，实时控制类和非常敏感的模拟信号等应用的信号的传输。

Model SR0020 Slip Ring 10-Channel with Rotating Union 1-Passage for Data Transmission,Power Supply and Compressed Air

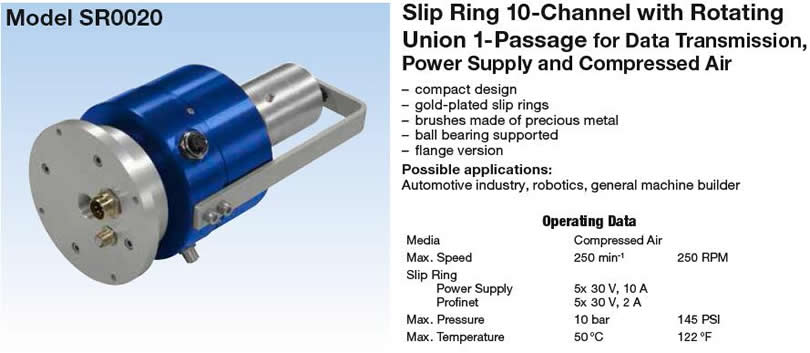

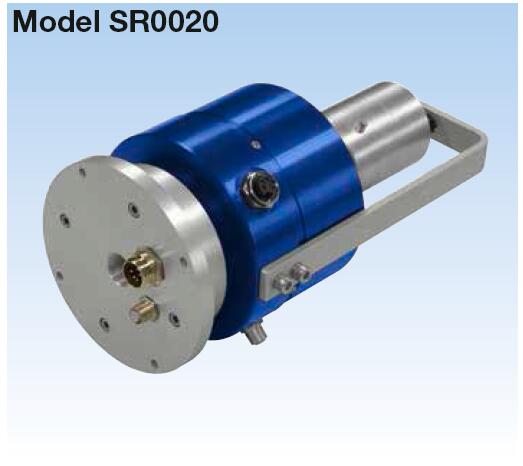

Model SR0020
Slip Ring 10-Channel with Rotating Union 1-Passage for Data Transmission,Power Supply and Compressed Air

– compact design 紧凑型设计
– gold-plated slip rings 镀金滑环
– brushes made of precious metal 由贵金属制成的刷子
– ball bearing supported 滚珠轴承支承型
– flange version 法兰式

Possible applications产品应用:

Automotive industry, robotics, general machine builder汽车工业、机器人、通用机械制造业

- Operating Data规格参数
