石油和天然气行业旋转接头和电气滑环产品解决方案提供商
Rotary Union and Electrical Slip Ring Product Solutions for oil and gas industry
Dated Jan 24, 2021 by CNMEC Technology

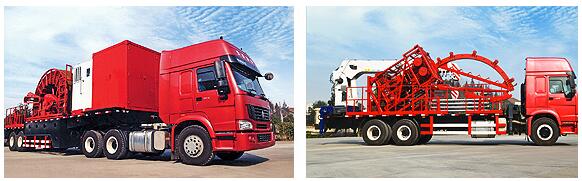

连续油管Coiled Tubing Unit - 用于石油/压裂行业


我们为连续油管应用提供旋转活接头和电动滑环解决方案。专为坚固耐用和高压井的干预而设计-我们的旋转接头为连续油管应用(例如清除,循环,水力压裂,酸增产,固井和钻井)提供可靠的流体输送。我们还可以提供流体密封解决方案,提供直接OEM替换的选项以及根据客户规格和适用标准构建的完整专业设计。


应用特点
  • 专为直接集成到客户设备中而设计
  • 高压设计高达15,000+ PSI(1,000+ BAR)
  • 设计为适用的API和NACE标准
  • 专为压裂液,钻井泥浆和其他介质类型(包括标准和酸服务)设计的密封系统
  • 专门的轴承系统,以提高使用寿命和负载能力
  • 提供1.0“,1.5”,2.0“,3.0”和其他孔尺寸
  • 陆上和海上环境设计
  • 多通道与单通道串联设计
  • 适应多种工况,多介质
  • 壳体和轴可以相对旋转
  • 进油口和出油口一一对应
  • 各油道彼此相隔,互不干涉



这些应用中使用的产品示例

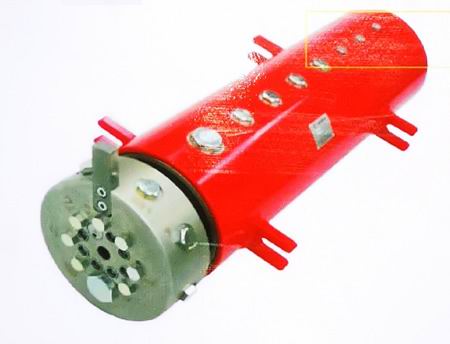

服务滚筒卷筒应用多流道旋转接头
Coil tubing rotary unions Service Reel Applications

多流道旋转接头设计用于高压液压流体,可提供修井,钻井和完井作业中连续长度的连续油管的卷绕和释放所需的可靠流体传输。我们的流体产品受到领先的CT设备制造商的信赖,目前在全球范围内运作。

专为直接集成到客户设备中而设计
液压服务的多流道设计
兼容腐蚀性介质的密封系统
提供串扰保护
滑环集成选项,用于数据和功率传输
陆上和海上环境设计



连续油管旋转接头
Coiled Tubing Rotary Union

我们可以为客户提供标准和定制的旋转接头。 该旋转接头是我们的定制型号之一。 这种单通道旋转接头设计用于压裂流体,用于连续油管井的干预应用。 功能包括专门的平衡密封设计以延长使用寿命,螺栓固定式外壳便于现场维护。

压力:15,000 PSI [1034 BAR]
转速:10 转/分
介质:泥
材质:碳/合金钢
通过孔:没有
通道数:1个

  • 行业:石油和天然气
  • 环境:户外

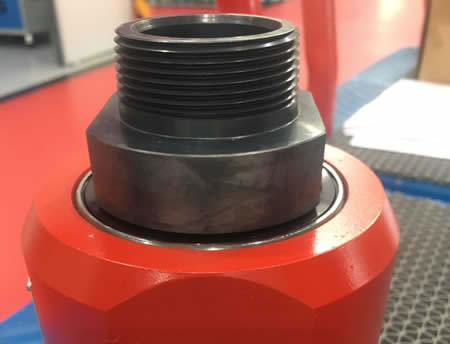

高压钻头旋转接头
High Pressure Drill Rotary Union

我们可以为客户提供标准和定制的旋转接头。该旋转接头是我们的定制型号之一。这种单通道旋转接头设计用于为油田输送钻井泥浆。其功能包括:额定15,000 PSI的密封系统,集成的电滑环选件,用于处理磨蚀性钻探泥浆的特殊电镀层以及定制的适配器,可轻松,直接地安装以满足客户的应用需求。

压力:15,000 PSI [1034 BAR]
转速:3 RPM
介质:泥
材质:碳/合金钢通过孔没有
通道数:1个

  • 行业:石油和天然气
  • 环境:户外

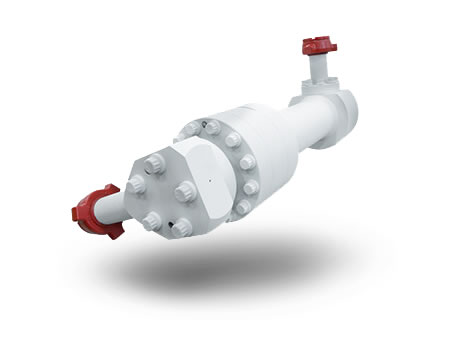

连续油管滚筒旋转接头
Coiled Tubing Rotary Union

滚筒旋转接头主要用于连续油管设备,一端连接连续油管,另一端连接地面高压管汇,实现带压转动作业。滚筒旋转接头具有密封性好和耐腐蚀性强等特点。特殊的密封结构以及密封组件保证密封性能和使用寿命。主要密封区域采用特殊表面处理工艺保证产品耐腐蚀性,是油田作业的理想选择。我们提供满足标准和H2S工况下的U型和L型两种基本结构形式的滚筒旋转接头,此外为满足客户现场作业的多元化需求,可提供定制服务。我们可以为客户提供标准和定制的旋转接头。 该旋转接头是我们的定制型号之一。 这种单通道高压压裂旋转接头设计为在连续油管作业期间将压裂液输送至主管线。 设计直接集成到主软管卷盘中。

其特点包括高压,耐磨的密封系统和专门的轴承设计,可减少应力并延长使用寿命。 该装置设计用于快速,简便的现场维护。

压力:15,000 PSI [1034 BAR]
转速:11 转/分
介质:泥
材质:碳/合金钢
通过孔:没有
通道数:1个

  • 行业:石油和天然气
  • 环境:户外
  • 选项:承重

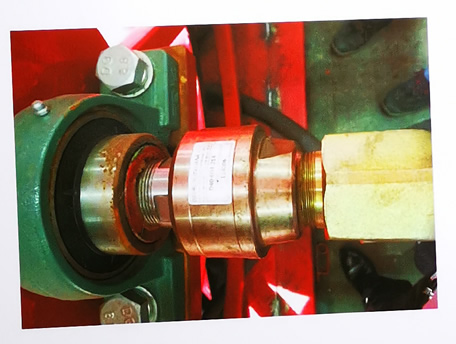

40Mpa 直通单通道旋转接头

40Mpa 直通单通道旋转接头







顶驱 - Top Drive - 用于石油和天然气行业


顶部驱动器应用是钻探探险的重要组成部分,它是钻机上的机械装置,可向钻柱提供顺时针方向的扭矩以钻出钻孔。它位于活动滑车下方的旋转接头处,可在井架上垂直上下移动,我们的旋转接头可在需要旋转和液压传递而无需撕裂的情况下完美配合。

处理更长的钻杆段可使钻机每天取得更大的进展,因为一次可以钻出90英尺(27 m),因此需要更少的“连接”来增加另外30英尺(9.1 m)的钻头管。顶部驱动系统的另一个优点是与其他应用程序相比,时间效率高,并且我们可靠的产品为石油和天然气行业提供了出色的解决方案

存在几种不同类型的顶部驱动器,通常根据设备的“安全工作负荷”(SWL)以及用于旋转钻杆的电动机的尺寸和类型进行分类。对于海上和重型用途,将使用1000短吨的装置,而较小的陆地钻机可能只需要500短吨的装置。

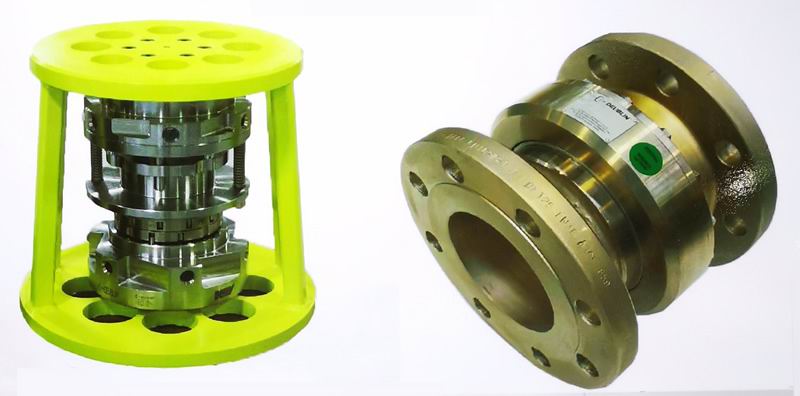

顶驱定制钻孔旋转接头 用于石油和天然气行业
Top Drive Unions top drive application


顶部驱动器应用是钻探探险的重要组成部分,它是钻机上的机械装置,可向钻柱提供顺时针方向的扭矩以钻出钻孔。它位于活动滑车下方的旋转接头处,可在井架上垂直上下移动,我们的旋转接头可在需要旋转和液压传递而无需撕裂的情况下完美配合。

处理更长的钻杆段可使钻机每天取得更大的进展,因为一次可以钻出90英尺(27 m),因此需要更少的“连接”来增加另外30英尺(9.1 m)的钻头管。顶部驱动系统的另一个优点是与其他应用程序相比,时间效率高,并且我们可靠的产品为石油和天然气行业提供了出色的解决方案

存在几种不同类型的顶部驱动器,通常根据设备的“安全工作负荷”(SWL)以及用于旋转钻杆的电动机的尺寸和类型进行分类。对于海上和重型用途,将使用1000短吨的装置,而较小的陆地钻机可能只需要500短吨的装置。

压力:3,000 PSI [207 BAR]
转速:160转/分
介质:油
材质:碳/合金钢
通过孔:没有
通道数;1个





Keywords关键词:Coiled tubing rotary unions | Onshore Oil & Gas Solutions - Rotary Unions & Joints | Oil and Gas Fluid Rotary Unions | Heavy Duty Slip Rings for Oil and Gas | Oil & Gas Rotary Unions and Slip Rings | Oil and Gas | Deublin Company | Rotary union for offshore applications | Oil & Gas, Marine & Shipping - Rotary Union | Rotating unions for steam, hot oil and water applications | Rotary union for offshore applications | 信德迈公司石油和天然气行业先进流体密封和电气滑环产品解决方案提供商 | 连续油管 用于石油/压裂行业:我们为连续油管应用提供旋转活接头和电动滑环解决方案。专为坚固耐用和高压井的干预而设计-我们的旋转接头为连续油管应用(例如清除,循环,水力压裂,酸增产,固井和钻井)提供可靠的流体输送。| 顶驱定制钻孔旋转接头 top drive application | 连续油管车Coiled Tubing Unit 高性能元件配套供应商:控制阀、注入头、旋转接头、连续油管车、连续管悬挂器、连续油管控制撬、连续油管井口撬、连续油管滚筒橇、连续油管动力撬。| 信德迈科技(北京)有限公司成立于2007年。连续多年参加CIPPE中国国际石油石化技术装备展览会,公司始终深耕实践于油气领域,聚焦客户面临的挑战与压力,为客户提供最具竞争力的一体化解决方案。公司供应的产品大量成功配套在近海钻探、采油机械-连续油管作业车设备、压裂车机组、制氮设备、电驱压裂、超大功率固井设备、起重机、牵引车钻机。| 手动高压三位四通液压换向阀6000psi、压裂液钻井泥浆的L型单通道高压设计15000 psi、压裂液钻井泥浆 U型单通道高压设计15000 psi、服务卷盘应用的多通道设计旋转接头16到40通道、服务卷盘应用的多通道设计旋转接头16到40通道、40Mpa单通道旋转接头、石油压裂泵用旋转接头、连续油管车抗震性液压场合应用翼型ACME螺纹连接结构快速接头、CPIFF系列软阀座止回阀 单向阀、石油顶驱配套用旋转机械密封 - Wash Pipe Seals、连续油管用旋转接头 - 将根据您的要求自定义渠道的大小和数量。、高压阀,调节器,配件、连续油管设备作业滚筒、连续油管设备防喷器 BOP、连续油管设备注入头 -- 信德迈科技(北京)有限公司产品代理

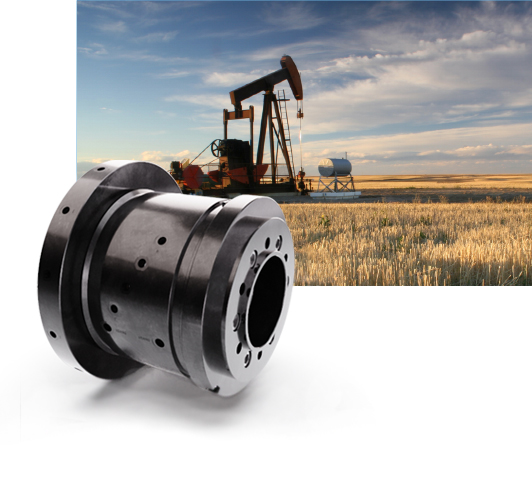

Rotary Unions For Snubbing Jacks
强行起下钻千斤顶-抽油机用旋转接头

我们经验丰富的团队为油田和井下开发了经过现场验证的高压单通道接头和多通道接头。我们还设计了将旋转活接头与电滑环集成在一起的解决方案。Our knowledgeable and experienced team has developed field-proven, high-pressure single passage unions and multi-passage unions for oilfields and downholes. We also design solutions that integrate rotary unions with electrical slip rings.





Top Drive Unions
钻机和井架顶驱旋转接头

我们开发用于钻机和井架的旋转接头。我们还生产用于安全阀,软管卷盘和船舶推进装置的滑环和旋转接头。我们的团队致力于开发通用的,经过测试的解决方案,以解决这些参数,降低风险并优化流程中的生产。We develop rotary unions for drilling rigs and derricks. We also manufacture slip rings and rotary unions for safety valves, hose reels and marine propulsion. Our team works to develop versatile, tested solutions that address these parameters, mitigating risk and optimizing production in the process.

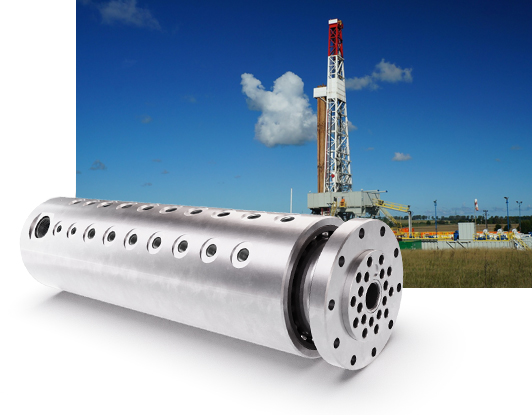

Coil Tubing连续油管

盘管旋转接头使操作员可以立即解决波动和消耗的问题。旋转接头可以更好地控制氮气启动和酸化刺激,也可以用于井眼清洁。Coil tubing rotary unions allow operators to tackle issues of fluctuation and depletion, head on. Rotary Unions give you more control of nitrogen kickoff and acidizing stimulation and can be used for wellbore cleaning as well.

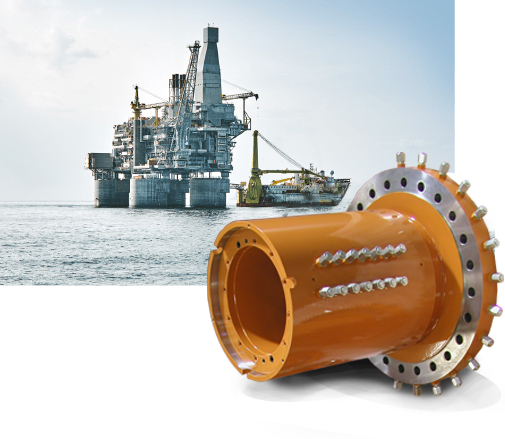

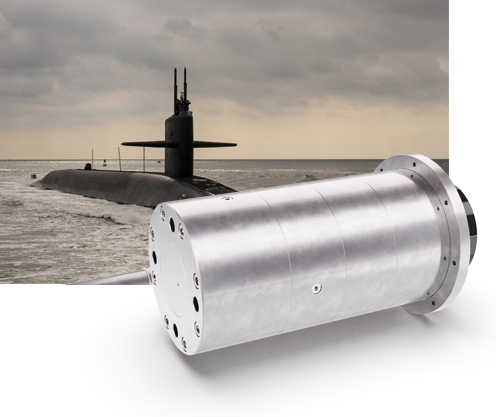

Subsea Operations - 深海海底作业

我们的旋转活接头和滑环经制造可承受极端的温度和压力变化,并在交付前经过最高标准的测试。询问我们IP等级的滑环胶囊套件,并为您的水下系统定制旋转接头增加轴承保护。Our rotary unions & slip rings are built to withstand extreme temperature and pressure changes and are tested to the highest standards before delivery. Ask about our IP-rated slip ring capsule sets and add bearing protection to your custom rotary unions for underwater systems.

'
