冷却液旋转接头 - Coolant Rotary Unions

冷却液旋转接头,更高,更快的生产率 Coolant Rotary Unions for Higher and Faster Productivity



无轴承冷却液旋转接头 Bearingless coolant rotary union

Deublin的冷却液旋转接头具有许多功能,可降低总体维护成本。无轴承冷却液旋转活接头是紧凑型设计,由于取消了轴承并降低了总成本,因此具有高RPM。Deublin的现成旋转接头提供多种配置以适合任何加工应用。 Deublin's coolant rotary unions offer many capabilities to reduce overall maintenance costs. The bearingless, coolant rotary union is a compact design with a high RPM due to the elimination of the bearings and reducing the overall cost. Deublin's off-the-shelf rotating unions offer multiple configurations to fit any machining application.

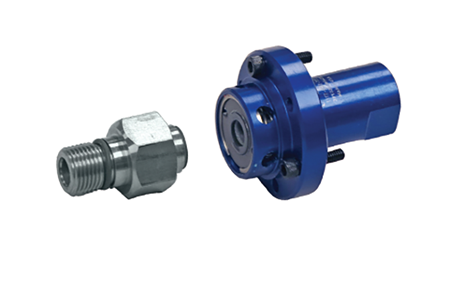

1117系列

Deublin的1117无轴承旋转活接头采用封闭式密封技术,可在恶劣的工作条件下延长使用寿命。使用无轴承活接头,速度范围从10,000 rpm到50,000 rpm。

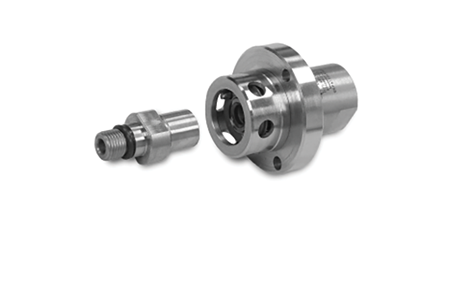

1121系列

无轴承1121旋转活接头采用Pop-Off?密封技术,即使在没有介质压力的情况下也可以干运转。更换工具时,短的弹出行程可限制冷却液泄漏。

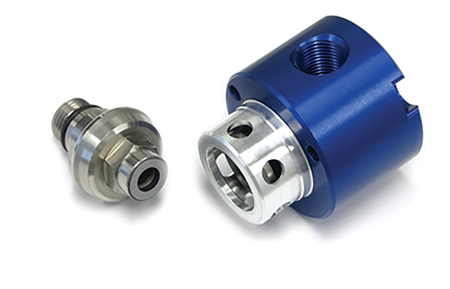

1124系列

1124全流量设计具有采用专利的AutoSense?技术的平衡机械密封。该技术可检测介质是否为冷却剂,MQL和干燥空气,然后通过更改密封操作来做出响应。无轴承旋转接头仅适用于带螺纹的转子。

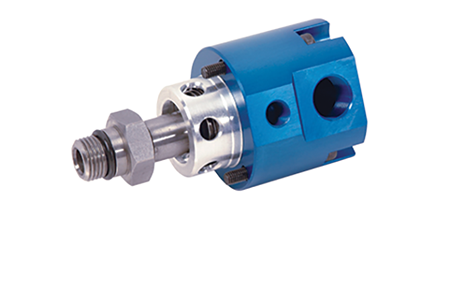

1139系列

1139无轴承,全介质旋转接头具有Deublin的专利密封技术:Pop-Off?。当存在冷却剂时,弹出密封件保持关闭状态,但是当压力消除时,在密封件之间留有微小的间隙。活接的非旋转部分具有“行程”,当主轴引起热膨胀时,该行程可保持密封。

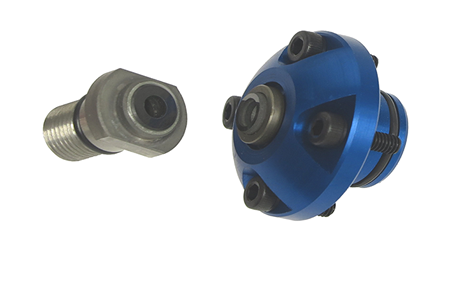

1154系列

1154AutoSense?旋转活接自动在密封操作之间进行调整,以适应不同类型的介质。即使安装了旋转活接,长行程功能也可以跟踪牵引杆的运动。

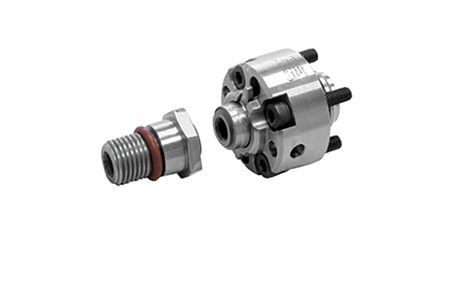

1159系列

当更换工具时,CoolControl?技术可减少冷却液泄漏。空气导向器用于在轴向拉杆运动时保持密封关闭。1159还包含AutoSense密封技术,可根据介质类型调节密封,从而减少密封的磨损和维护。



钻孔安装Bore-Mounted

带加工沉头孔的主轴需要安装孔的旋转接头。带有孔的活接头具有一个通道,该通道引导泄漏通过排泄管,以防止主轴浸水。 Spindles with machined counter bores require a bore-mounted rotary union. The bore-mounted union features a channel that guides leakage through a drain line to prevent the spindle from flooding.

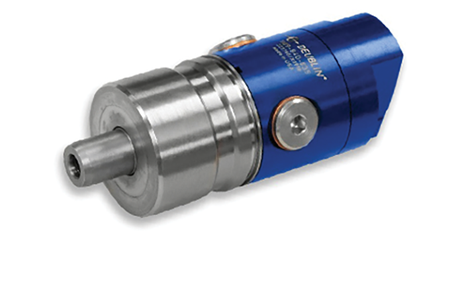

1109系列

Deublin的Pop-Off?也可采用内孔安装设计。Pop-Off密封技术可以在没有介质压力的情况下运行,从而减少密封的早期磨损。弹出式旋转活接头最适合用于主轴冷却剂应用。

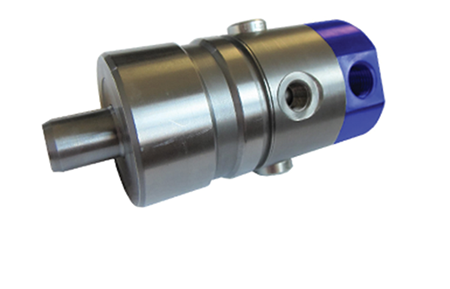

1111系列

Deublin的内孔旋转接头设计为长期使用,易于安装。


1114系列

主轴贯通式冷却液旋转接头将介质直接输送到源,以控制过热并提高生产率。内孔安装式1114易于安装,可承受最大19毫米的轴向牵引杆运动。密封件采用AutoSense技术设计,可根据介质类型进行调整。







转子固定 Rotor mounted unions

转子安装的活接头通过带螺纹的转子直接连接到加工中心。该设计简化了安装,并吸收了由冷却液压力引起的主轴上的推力载荷。 Rotor mounted unions attach directly to the machining center by the threaded rotor. The design makes for ease of installation and absorbs the thrust load on the spindle caused by coolant pressure.

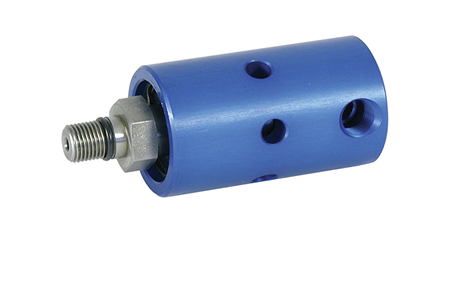

1005系列

Deublin的轴承支撑式冷却液旋转活接头为一体式设计,易于安装和更换。Deublin提供两种安装方式,即转子和内孔,几乎适合所有加工应用。

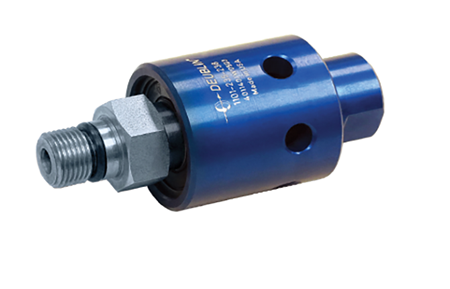

1101系列

Deublin的冷却液旋转接头设计为采用密闭密封技术,可在有或没有介质存在的情况下保持密闭状态,从而减少密封件的磨损。轴承支撑的旋转接头可以吸收主轴的推力载荷,从而减少早期磨损。

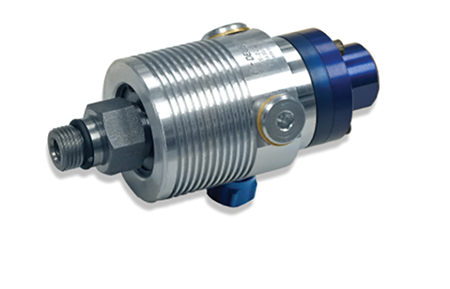

1109系列

Deublin的Pop-Off?设计允许无介质空转而无介质压力,以防止密封件过早磨损。弹出式旋转活接头最适合使用主轴贯通冷却液的加工。

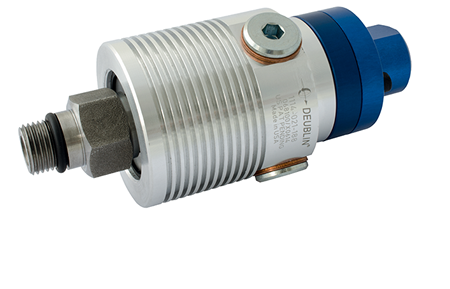

1114系列

Deublin的AutoSense?密封技术可自动感应介质类型并通过调整密封操作做出响应。该响应可提供更高的进给速度并减少不必要的停机时间。螺纹转子可径向和轴向连接,安装简便。



多通道旋转接头 Multi-Passagerotating union



多通道旋转接头需要平衡的机械密封,以处理高速并减少接头的磨损。Deublin的多通道旋转活接头标准系列可以满足各种应用需求,包括需要1至8个通道的工件夹持。 A multi-passage rotating union requires balanced mechanical seals to handle high speeds and reducing the wear of the union. Deublin's standard line of multi-passage rotary unions can meet a variety of application needs, including work holding requiring 1 to 8 channels.

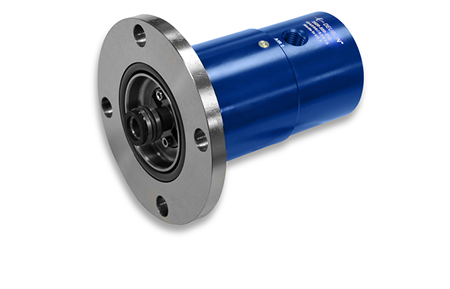

2620系列

当传输两种类型的介质时,Deublin的多通道2620包含两个独立的通道,并带有平衡的机械密封。密封设计可最大程度地提高操作效率,并延长使用寿命。建议将两通道旋转活接头用于诸如机床主轴,隔膜卡盘或夹紧和松开的应用。

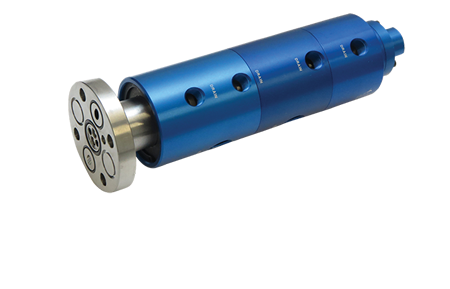

2630-2650系列

多通道旋转接头包含3至5个独立通道,用于不同类型的介质,包括冷却剂和干燥空气。平衡的机械密封件与AutoSense技术集成在一起,可承受高速和高压。2630是用于夹紧,刀具检测和主轴冷却的强大解决方案。

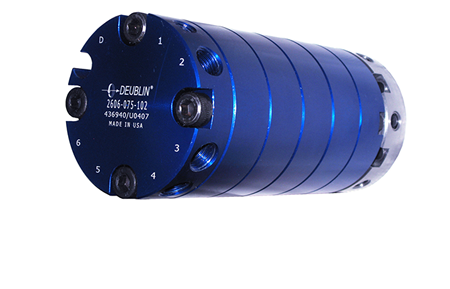

2606-2608系列

多通道高速旋转活接头最适合数据驱动的旋转工作台,最多可以有8个介质通道用于各种介质。封闭式密封技术可保持通道独立,从而限制介质混合而不会泄漏。

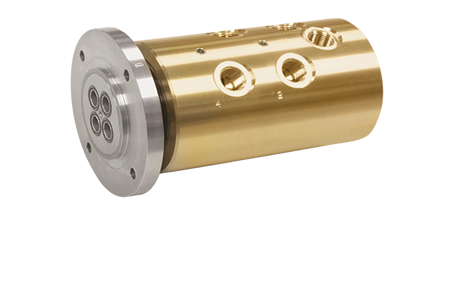

1379-1479系列

Deublin的1379和1479旋转接头设计为具有四个独立通道,可与各种类型的介质(例如冷却液)一起使用。通道之间的通风孔消除了两种介质的交叉污染。四通道旋转活接最适合夹紧和松开,工件等应用。



1117系列
1117系列
1121系列
1121系列
1124-330-240
1124系列
1139系列
1139系列
1154-003-137
1154系列
1159-020-101
1159系列



1109-840-835
1109系列
1111-002-105
1111系列
1114-710-717
1114系列



1005-402-401
1005 Series
1101系列
1101 Series
内孔旋转接头
1109 Series
1114-021-188
1114 Series




2620-500-252
2620 Series
2630系列
2630-2650 Series
2606-075-102
2606-2608 Series
1379系列
1379-1479 Series
