Deublin杜博林2630/2640/2650系列3~5通道多介质旋转接头
DEUBLIN 2630/2640/2650 Series 3 to 5-Passage Rotating Unions for Various Media



我们提供Deublin杜博林2630/2640/2650系列3通道、4通道和5通道多介质旋转接头,DEUBLIN 2630/2640/2650 Series 3 to 5-Passage Rotating Unions for Various Media 。如果有多通道旋转接头,请立即咨询联系我们。

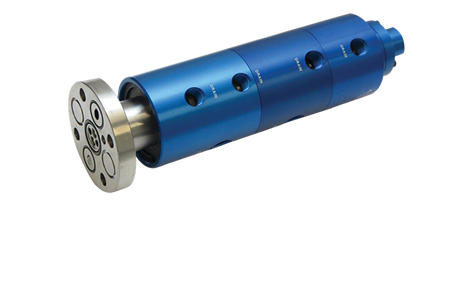

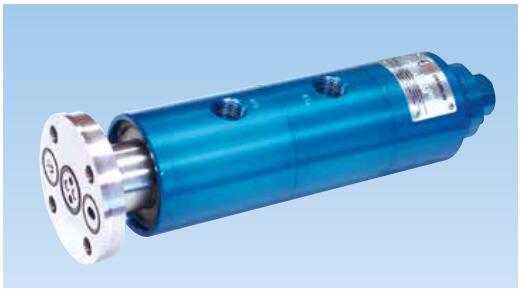

2630系列

多通道旋转接头包含3个独立通道,用于不同类型的介质,包括冷却剂和干燥空气。平衡的机械密封件与AutoSense?技术集成在一起,可承受高速和高压。2630是DDRT应用程序的强大解决方案。

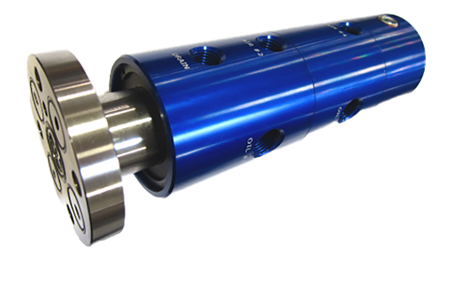

2650系列

Deublin的多媒体机床旋转接头具有5个独立通道,并具有平衡的机械密封。密封件可承受高速和高压,从而具有更长的免维护寿命。

2606系列

数据驱动的旋转工作台需要多个通道才能传送不同的介质,以用于空气清洁,主轴清洁等应用。为了处理1000 rpm以上的转速和各种介质,2606采用平衡的机械密封和封闭式密封技术,可消除交叉污染并延长接头的使用寿命。

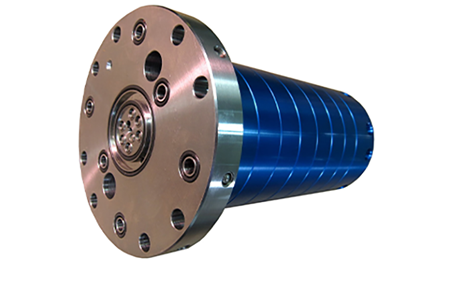

2608系列

DDRT应用程序通过八个通道实现了Deublin的高速旋转活接。8通道联合可处理多达三种不同类型的介质;冷却油,液压油和空气。从Deublin获得针对工件,主轴冷却或空气清洁的最佳解决方案。

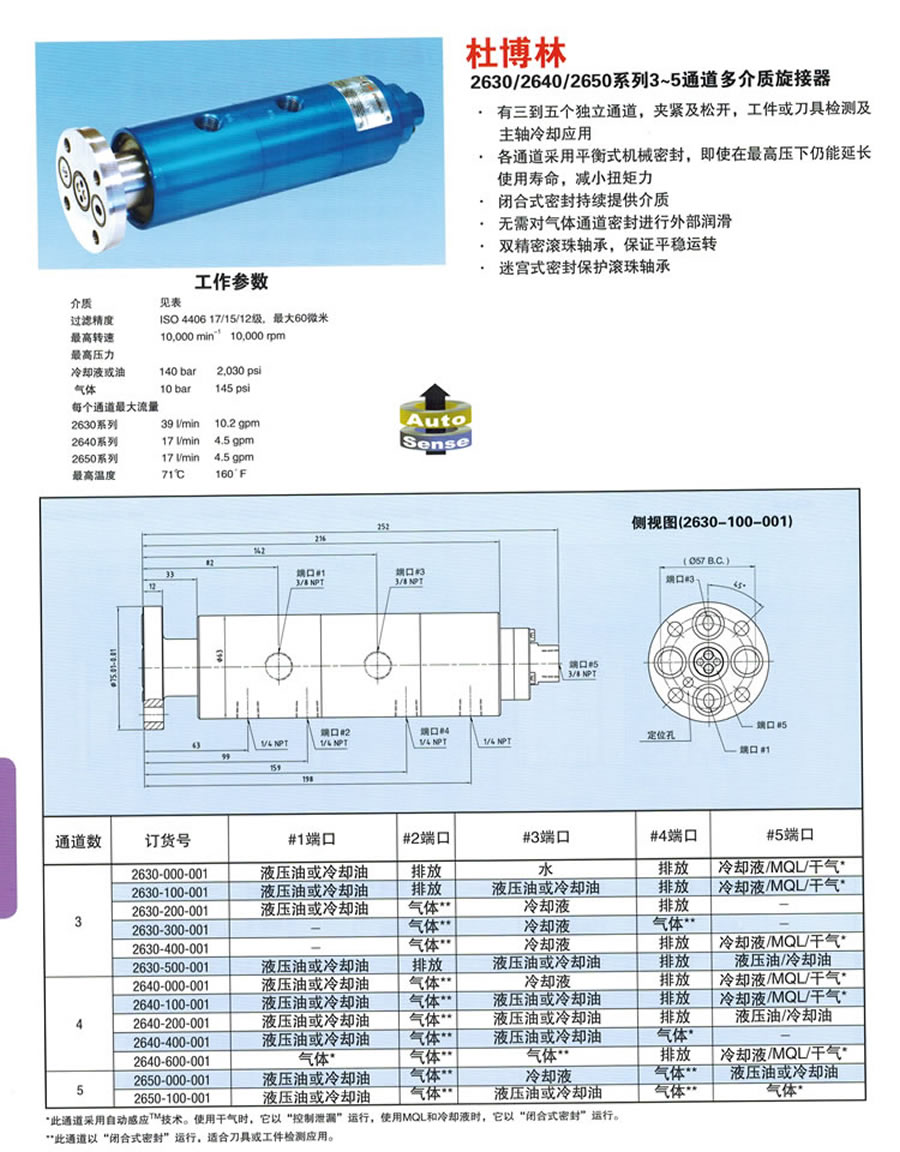

Deublin 2630/2640/2650 Series 3 to 5-Passage Rotating Unions for Various Media
PDF Catalog download



产品重要特性

- 有三到五个独立通道,夹紧及松开,工件或刀具检测及
- 主轴冷却应用
- 各通道采用平衡式机械密封,即使在最高压下仍能延长
- 使用寿命,减小扭矩力
- 闭合式密封持续提供介质
- 无需对气体通道密封进行
- 双精密滚珠轴承,保证平稳运转
- 迷宫式密封保护滚珠轴承

工作参数

过滤精度:ISO 4406 17/15/12级, 最大60微米
最高压力
冷却液或油 140 Bar,2030 psi
气体 10 bar, 145 psi

每个通道最大流量
2630系列 39L/Min 10.2 gpm
2640系列 17L/Min 4.5 gpm
2650系列 17L/Min 4.5gpm
最高温度 71度

通道数
订货号
# 1端口
#2端口
#3端口
#4端口
#5端口
3
2630-000-001 液压油或冷却油 排放 排放 冷却液/MQL/干气*
2630-100-001 液压油或冷却油 排放 液压油或冷却油 排放 冷却液/MQL/干气*
2630-200-001 液压油或冷却油 气体** 冷却液 排放
2630-300-001 - 气体** 冷却液 气体**
2630-400-001 - 气体** 冷却液 排放 冷却液/MQL/干气*
2630-500-001 液压油或冷却油 排放 液压油或冷却油 排放 液压油/冷却油
4
2640-000-001 液压油或冷却油 气体** 冷却液 排放 冷却液/MQL/干气*
2640-100-001 液压油或冷却油 气体** 液压油或冷却油 排放 冷却液/MQL/干气*
2640-200-001 液压油或冷却油 气体** 液压油或冷却油 排放 液压油/冷却油
2640-400-001 液压油或冷却油 气体** 液压油或冷却油 气体**
2640-600-001 气体* 气体** 气体** 排放 冷却液/MQL/干气*
5
2650-000-001 液压油或冷却油 气体** 冷却液 气体** 液压油/冷却油
2650-100-001 液压油或冷却油 气体** 液压油或冷却油 气体** 气体*

* 此通道采用自动感应技术。使用干气时,它以“控制泄漏”运行,使用MOL和冷却液时,它以“闭合式密封”运行。

* 此通以“闭合式密封”运行,适合刀具或工件检测应用。



侧视图(2630-100-001)
