美国Deublin 2620系列双通道气体介质应用高速旋转接头
Deublin 2620 Series 2-Passage Rotating Unions for Compressed Air Media Product Line
美国Deublin 2620系列是一种可靠型双通道旋转接头，专门设计用于要求两种不同介质通道的高速旋转机床部件。由于接头采用的是冷运行，因此极好地适用于机床主轴，并推荐应用于板式夹头及旋转气缸。亦可提供应用于变节距的鼓风机应用的特殊型号。该接头的原设计只能在两个通道中用相同的介质，决不可用于不同的介质，因为当密封磨损后会产生通道相互泄漏。可按用户要求提供用于液压的 E.L.S. （延长寿命型）密封。 当采用多路接头时，一次应仅对一个通道加压。另一通道则应开放排出口，以防止产生通道交叉泄漏。 Deublin 2620系列双通道全介质应用高速旋转接头 | Deublin 2620 Series air-Pneumatic-Hydraulic-Coolant Precision Rotating |Deublin 2620 Series 2-Passage Unions | Deublin 2620 Series 2-Passage Rotating Unions for Compressed Air Media Product Line。
* 最高压力100Bar,最大流量(每个通道)69L/Min； 最高转速12000RPM； 最高温度71度；过滤 ISO 4406等级17/15/12；最大60微米。
DEUBLIN 2620 Series 2-Passage Rotating Unions for Compressed Air
PDF Free download

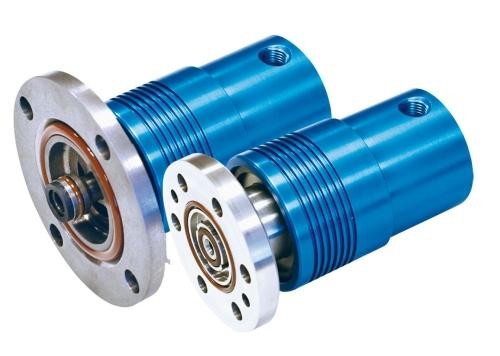

Deublin杜博林2620系列双通道气体介质应用旋转接头
性能特点
- 独立式双通道夹紧及松开应用，工件感应及冷却应用
- 各通道采用平衡式机械密封，即使在最高压下仍能保持低转速，扭矩及长使用寿命
- 闭合式密封可持续提高介质
- 双精度球轴承保证平稳运行
- 迷宫式密封保护球轴承
- 适用于机床主轴，并推荐应用于板式夹头及旋转气缸
DEUBLIN 零件号 |
电源连接 |
转子连接 |
总长度 |
外壳直径 |
最大压力和介质 |
速度 |
2620-000-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
4.724 英寸 |
2.362 英寸 |
1450 PSI 液压油 435 PSI 液压油 |
7000 转 |
2620-100-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
4.724 英寸 |
2.362 英寸 |
87 PSI 空气 1015 PSI 液压油 |
7000 转 |
2620-120-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
5.157 “英寸 |
2.362 英寸 |
145 PSI 空气 1015 PSI 液压油 |
7000 转 |
2620-200-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
5.157 “英寸 |
2.48 “英寸 |
87 PSI 空气 1015 PSI 冷却液 |
7000 转 |
2620-220-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
4.724 英寸 |
2.362 英寸 |
145 PSI 空气 1015 PSI 冷却液 |
7000 转 |
2620-300-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
4.724 英寸 |
2.48 “英寸 |
87 PSI 空气 1015 PSI 液压油 |
7000 转 |
2620-320-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
5.157 “英寸 |
2.362 英寸 |
145 PSI 空气 1015 PSI 液压油 |
7000 转 |
2620-400-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
4.724 英寸 |
2.362 英寸 |
87 PSI 空气 580 PSI 冷却液 |
7000 转 |
2620-420-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
5.157 “英寸 |
2.48 “英寸 |
145 PSI 空气 580 PSI 冷却液 |
7000 转 |
2620-500-252* |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
4.724 英寸 |
2.48 “英寸 |
87 PSI 空气 1500 PSI 冷却液 1000 PSI 液压油 |
7000 转 |
2620-520-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
4.724 英寸 |
2.362 英寸 |
150 PSI 空气 |
7000 转 |
2620-040-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
4.724 英寸 |
2.362 英寸 |
1450 PSI 液压油 435 PSI 液压油 |
12000 转 |
2620-140-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
4.724 英寸 |
2.48 “英寸 |
87 PSI 空气 1015 PSI 液压油 |
12000 转 |
2620-160-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
4.724 英寸 |
2.362 英寸 |
|
12000 转 |
2620-240-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
4.724 英寸 |
2.362 英寸 |
|
12000 转 |
2620-260-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
5.157 “英寸 |
2.48 “英寸 |
|
12000 转 |
2620-340-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
5.157 “英寸 |
2.48 “英寸 |
|
12000 转 |
2620-360-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
4.724 英寸 |
2.48 “英寸 |
|
12000 转 |
2620-440-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
4.724 英寸 |
2.48 “英寸 |
|
12000 转 |
2620-460-252 |
1/4 “ -18 NPT |
4.25“ 法兰， 0.75” |
4.724 英寸 |
2.48 “英寸 |
|
12000 转 |
DEUBLIN 零件号 |
电源连接 |
转子连接 |
总长度 |
外壳直径 |
最大压力和介质 |
速度 |
2620-000-157 |
1/4 “ -18 NPT |
3.188“ 法兰， 3.188” |
4.961 英寸 |
2.362 英寸 |
1450 PSI 液压油 435 PSI 液压油 |
7000 转 |
2620-100-157 |
|
|
4.961 英寸 |
2.362 英寸 |
|
7000 转 |
2620-120-157 |
|
|
4.961 英寸 |
2.362 英寸 |
|
7000 转 |
2620-200-157 |
1/4 “ -18 NPT |
3.188 英寸法兰， 3.189 英寸 |
4.961 英寸 |
2.362 英寸 |
87 PSI 空气 1015 PSI 冷却液 |
7000 转 |
2620-220-157 |
|
|
4.961 英寸 |
2.362 英寸 |
|
7000 转 |
2620-300-157 |
|
|
4.961 英寸 |
2.362 英寸 |
|
7000 转 |
2620-320-157 |
|
|
4.961 英寸 |
2.362 英寸 |
|
7000 转 |
2620-400-157 |
|
|
4.961 英寸 |
2.362 英寸 |
|
7000 转 |
2620-420-157 |
|
|
4.961 英寸 |
2.362 英寸 |
|
7000 转 |
2620-500-157 |
1/4 “ -18 NPT |
3.188“ 法兰， 3.188” |
4.961 英寸 |
2.48 “英寸 |
87 PSI 空气 1500 PSI 冷却液 1000 PSI 液压油 |
7000 转 |
2620-520-157 |
1/4 “ -18 NPT |
3.188 英寸法兰， 3.189 英寸 |
4.961 英寸 |
2.362 英寸 |
150 PSI 空气 1015 PSI 冷却液 1015 PSI 液压油 |
7000 转 |
2620-040-157 |
1/4 “ -18 NPT |
3.188 英寸法兰， 3.19 英寸 |
4.961 英寸 |
2.362 英寸 |
1450 PSI 液压油 435 PSI 液压油 |
12000 转 |
2620-140-157 |
1/4 “ -18 NPT |
3.188“ 法兰， 3.188” |
4.961 英寸 |
2.362 英寸 |
87 PSI 空气 1015 PSI 液压油 |
12000 转 |
2620-160-157 |
1/4 “ -18 NPT |
3.188 英寸法兰， 3.19 英寸 |
4.961 英寸 |
2.362 英寸 |
1450 PSI 液压油 435 PSI 液压油 |
12000 转 |
2620-240-157 |
|
|
4.961 英寸 |
2.362 英寸 |
|
12000 转 |
2620-260-157 |
|
|
4.961 英寸 |
2.362 英寸 |
|
12000 转 |
2620-340-157 |
|
|
4.961 英寸 |
2.362 英寸 |
|
12000 转 |
2620-360-157 |
|
|
4.961 英寸 |
2.362 英寸 |
|
12000 转 |
2620-440-157 |
|
|
4.961 英寸 |
2.362 英寸 |
|
12000 转 |
2620-460-157 |
|
|
4.961 英寸 |
2.362 英寸 |
|
12000 转 |
DEUBLIN 零件号 |
电源连接 |
转子连接 |
总长度 |
外壳直径 |
最大压力和介质 |
速度 |
2620-002-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
7000 转 |
2620-102-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
7000 转 |
2620-122-940 |
G 1/8 “ -28 |
3.464 英寸法兰， 3.464 英寸 |
4.488 “英寸 |
2.48 “英寸 |
145 PSI 空气 1015 PSI 液压油 |
7000 转 |
2620-202-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
7000 转 |
2620-222-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
7000 转 |
2620-302-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
7000 转 |
2620-322-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
7000 转 |
2620-402-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
7000 转 |
2620-422-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
7000 转 |
2620-502-940* |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
7000 转 |
2620-522-940 |
G 1/8 “ -28 |
3.464 英寸法兰， 3.464 英寸 |
4.488 “英寸 |
2.48 “英寸 |
150 PSI 空气 |
7000 转 |
2620-042-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
12000 转 |
2620-142-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
12000 转 |
2620-162-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
12000 转 |
2620-242-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
12000 转 |
2620-262-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
12000 转 |
2620-342-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
12000 转 |
2620-362-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
12000 转 |
2620-442-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
12000 转 |
2620-462-940 |
|
|
4.488 “英寸 |
2.48 “英寸 |
|
12000 转 |

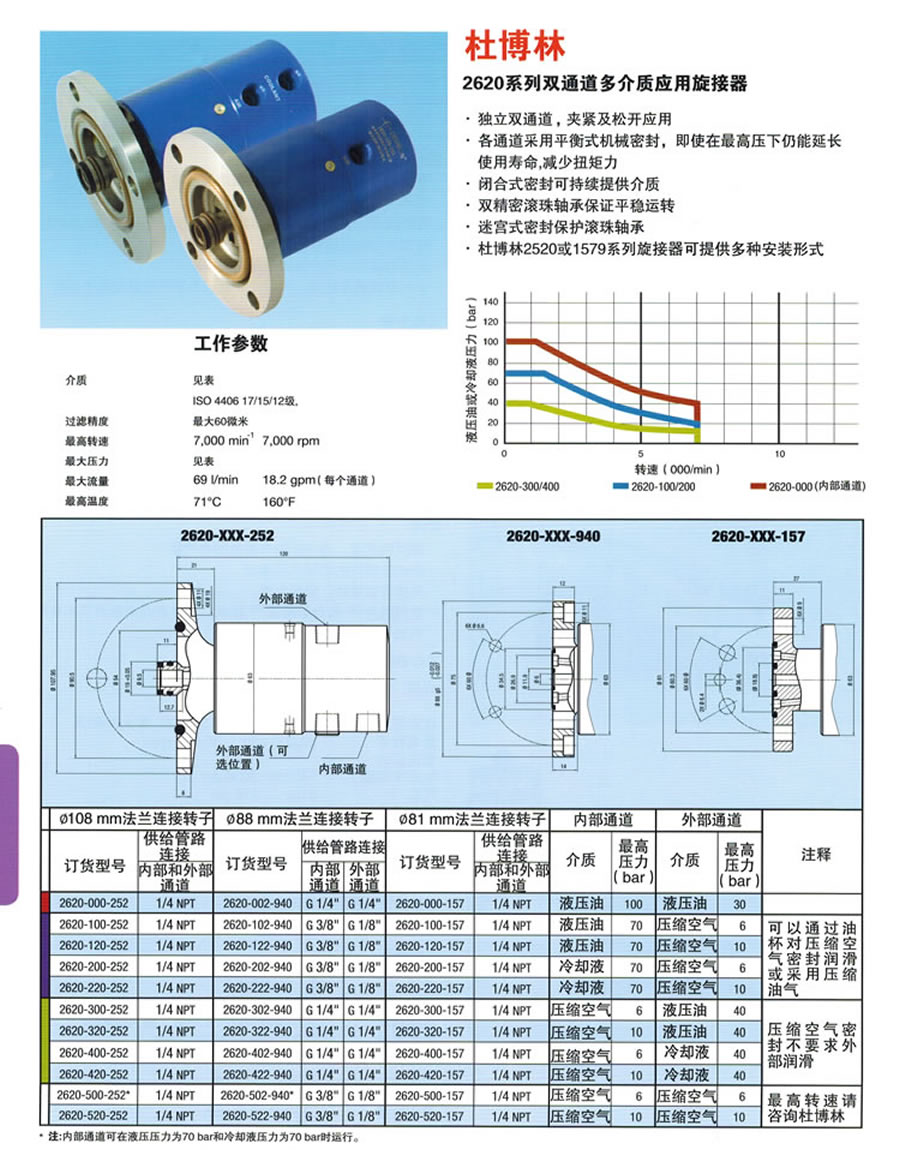

- Deublin 杜博林 2620 系列双通道多介质应用旋接器
|
?108 mm 法兰连接转子 |
?88 mm 法兰连接转子 |
?81 mm 法兰连接转子 |
内部通道 |
外部通道 |
注释 |
订货型号 |
供给管路连接 |
订货型号 |
供给管路连接 |
订货型号 |
供给管路连接 |
介质 |
最高压力（ bar ） |
介质 |
最高压力（ bar ） |
内部和外部通道 |
内部通道 |
内部通道 |
内部和外部通道 |
2620-000-252 |
1/4NPT |
2620-002-940 |
G1/4" |
G1/4" |
2620-000-157 |
1/4NPT |
液压油 |
100 |
液压油 |
30 |
|
2620-100-252 |
1/4NPT |
2620-102-940 |
G3/8" |
G1/8" |
2620-100-157 |
1/4NPT |
液压油 |
70 |
压缩空气 |
6 |
可以通过油杯对压缩空气密封润滑或采用压缩油气 |
2620-120-252 |
1/4NPT |
2620-122-940 |
G3/8" |
G1/8" |
2620-120-157 |
1/4NPT |
液压油 |
70 |
压缩空气 |
10 |
2620-200-252 |
1/4NPT |
2620-202-940 |
G3/8" |
G1/8" |
2620-200-157 |
1/4NPT |
冷却液 |
70 |
压缩空气 |
6 |
2620-220-252 |
1/4NPT |
2620-222-940 |
G3/8" |
G1/8" |
2620-220-157 |
1/4NPT |
冷却液 |
70 |
压缩空气 |
10 |
2620-300-252 |
1/4NPT |
2620-302-940 |
G1/4" |
G1/4" |
2620-300-157 |
1/4NPT |
压缩空气 |
6 |
液压油 |
40 |
压缩空气密封不要求外部润滑 |
2620-320-252 |
1/4NPT |
2620-322-940 |
G1/4" |
G1/4" |
2620-320-157 |
1/4NPT |
压缩空气 |
10 |
液压油 |
40 |
2620-400-252 |
1/4NPT |
2620-402-940 |
G1/4" |
G1/4" |
2620-400-157 |
1/4NPT |
压缩空气 |
6 |
冷却液 |
40 |
2620-420-252 |
1/4NPT |
2620-422-940 |
G1/4" |
G1/4" |
2620-420-157 |
1/4NPT |
压缩空气 |
10 |
冷却液 |
40 |
2620-500-252* |
1/4NPT |
2620-502-940* |
G3/8" |
G1/8" |
2620-500-157 |
1/4NPT |
压缩空气 |
6 |
压缩空气 |
6 |
最高转速请咨询杜博林 |
2620-520-252 |
1/4NPT |
2620-522-940 |
G3/8" |
G1/8" |
2620-520-157 |
1/4NPT |
压缩空气 |
10 |
压缩空气 |
10 |
-

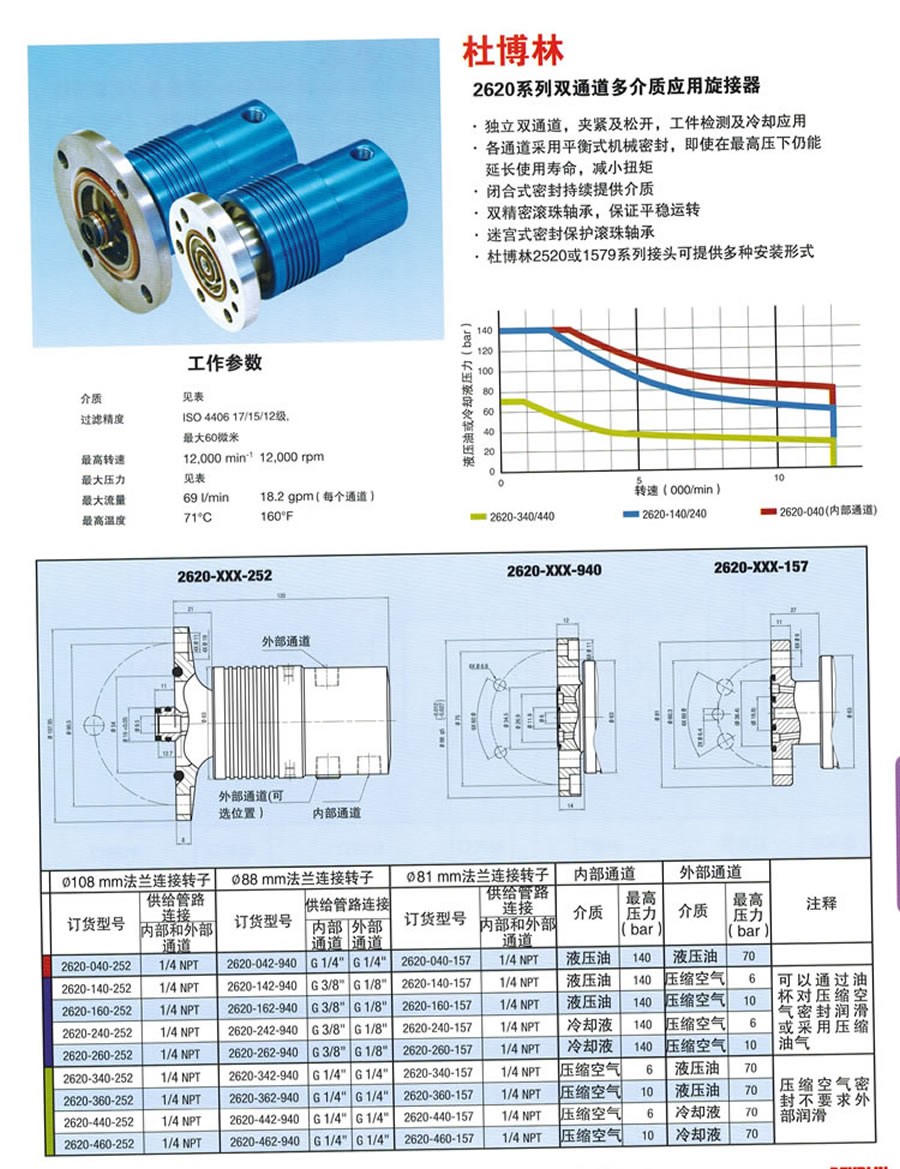

Deublin 杜博林 2620 系列双通道多介质应用旋接器
?108 mm 法兰连接转子 |
?88 mm 法兰连接转子 |
?81 mm 法兰连接转子 |
内部通道 |
外部通道 |
注释 |
订货型号 |
供给管路连接 |
订货型号 |
供给管路连接 |
订货型号 |
供给管路连接 |
介质 |
最高压力（ bar ） |
介质 |
最高压力（ bar ） |
内部和外部通道 |
内部通道 |
内部通道 |
内部和外部通道 |
2620-040-252 |
1/4NPT |
2620-042-940 |
G1/4" |
G1/4" |
2620-040-157 |
1/4NPT |
液压油 |
140 |
液压油 |
70 |
|
2620-140-252 |
1/4NPT |
2620-142-940 |
G3/8" |
G1/8" |
2620-140-157 |
1/4NPT |
液压油 |
140 |
压缩空气 |
6 |
可以通过油杯对压缩空气密封润滑或采用压缩油气 |
2620-160-252 |
1/4NPT |
2620-162-940 |
G3/8" |
G1/8" |
2620-160-157 |
1/4NPT |
液压油 |
140 |
压缩空气 |
10 |
2620-240-252 |
1/4NPT |
2620-242-940 |
G3/8" |
G1/8" |
2620-240-157 |
1/4NPT |
冷却液 |
140 |
压缩空气 |
6 |
2620-260-252 |
1/4NPT |
2620-262-940 |
G3/8" |
G1/8" |
2620-260-157 |
1/4NPT |
冷却液 |
140 |
压缩空气 |
10 |
2620-340-252 |
1/4NPT |
2620-342-940 |
G1/4" |
G1/4" |
2620-340-157 |
1/4NPT |
压缩空气 |
6 |
液压油 |
70 |
压缩空气密封不要求外部润滑 |
2620-360-252 |
1/4NPT |
2620-362-940 |
G1/4" |
G1/4" |
2620-360-157 |
1/4NPT |
压缩空气 |
10 |
液压油 |
70 |
2620-440-252 |
1/4NPT |
2620-442-940 |
G1/4" |
G1/4" |
2620-440-157 |
1/4NPT |
压缩空气 |
6 |
冷却液 |
70 |
2620-460-252 |
1/4NPT |
2620-462-940 |
G1/4" |
G1/4" |
2620-460-157 |
1/4NPT |
压缩空气 |
10 |
冷却液 |
70 |
Deublin杜博林2620系列双通道气体介质应用旋转接头
性能特点
- 独立式双通道夹紧及松开应用，工件感应及冷却应用
- 各通道采用平衡式机械密封，即使在最高压下仍能保持低转速，扭矩及长使用寿命
- 闭合式密封可持续提高介质
- 双精度球轴承保证平稳运行
- 迷宫式密封保护球轴承
- 适用于机床主轴，并推荐应用于板式夹头及旋转气缸
订货型号 |
订货型号 |
订货型号 |
内通道 |
内通道 |
内通道 |
外通道 |
外通道 |
外通道 |
∮108mm
法兰转体
NPT连接 |
∮88 mm
法兰转体
G连接 |
∮81 mm
法兰转体
NPT连接 |
供给管
路连接
NPT/G |
介质 |
最高
压力 |
供给管
路连接
NPT/G |
介质 |
最高
压力 |
2620-500-252 |
2620-502-940 |
2620-500-157 |
1/4″ |
气体 |
6 bar |
1/4″ |
气体 |
6 bar |
2620-520-252 |
2620-522-940 |
2620-520-157 |
1/4″ |
气体 |
10 bar |
1/4″ |
气体 |
10 bar |
|
 |
Item #: 2620-500-252
UNION AIR/AIR 1/4NPT 108 FLNG
7000 RPM |

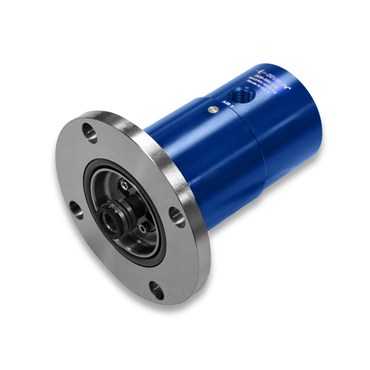

Item #: 2620-520-252
UNION AIR/AIR 1/4NPT 108 FLNG
7000 RPM |
|
|
Item #: 2620-502-940
UNION AIR/AIR G3/8 88 FLNG
7000 RPM |

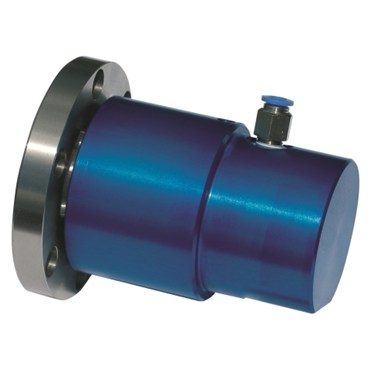

Item #: 2620-522-940
UNION AIR/AIR G3/8 88 FLNG
7000 RPM |
|
|

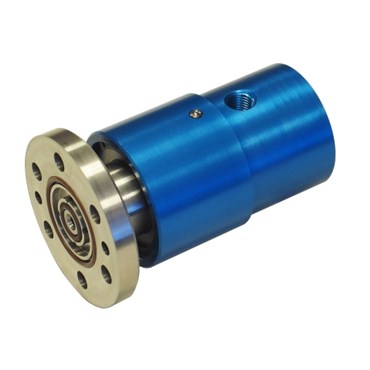

Item #: 2620-500-157
UNION AIR/AIR 1/4NPT 81 FLNG
7000 RPM |
Item #: 2620-520-157
UNION AIR/AIR 1/4NPT 81 FLNG
7000 RPM |
Deublin 高转速双通道法兰连接气体旋转接头-7000转
2620-500-252高转速双通道法兰连接气体旋转接头
2610-520-252高转速双通道法兰连接气体旋转接头
2620-502-940高转速双通道法兰连接气体旋转接头
2620-522-940高转速双通道法兰连接气体旋转接头
2620-500-157高转速双通道法兰连接气体旋转接头
2620-520-157高转速双通道法兰连接气体旋转接头
DEUBLIN 2620 Series 2-Passage Rotating Unions for Compressed Air Media
Item #: 2620-500-252
UNION AIR/AIR 1/4NPT 108 FLNG 7000 RPM
Item #: 2620-520-252
UNION AIR/AIR 1/4NPT 108 FLNG 7000 RPM
Item #: 2620-502-940
UNION AIR/AIR G3/8 88 FLNG 7000 RPM
Item #: 2620-522-940
UNION AIR/AIR G3/8 88 FLNG 7000 RPM
Item #: 2620-500-157
UNION AIR/AIR 1/4NPT 81 FLNG 7000 RPM
Item #: 2620-520-157
UNION AIR/AIR 1/4NPT 81 FLNG 7000 RPM
