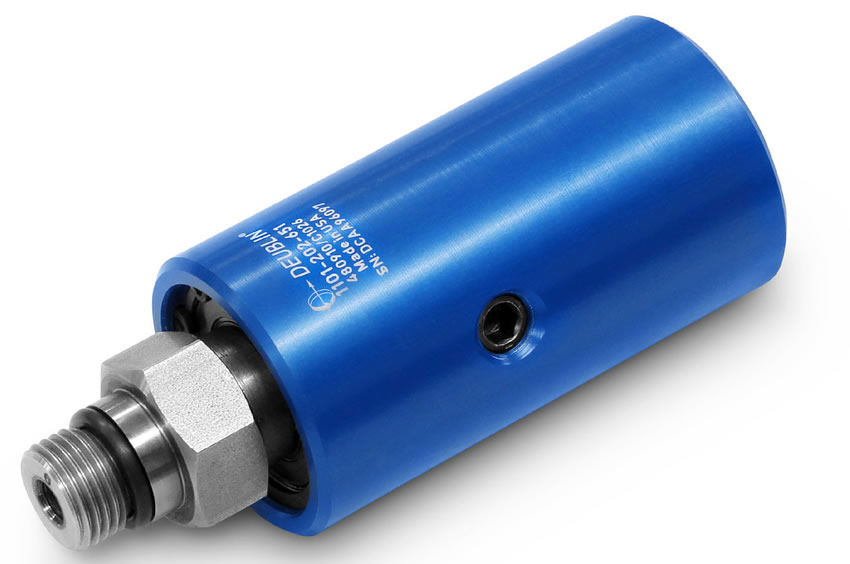

DEUBLIN杜博林产品型号1101-202-651机床旋转接头
Union, M16x1.5 LH, 18 mm pilot, 3/8" PT
产品运行稳定，性价比高的一款可实现长时间干气运行的旋转接头；
应用领域：机床行业
单通道用于冷却液或MQL；
闭合密封用于自动线和类似应用；
全流式设计，无障碍通过，避免杂质残留轴承支撑的螺纹转子易于安装；
深沟球轴承运转平稳；
迷宫结构和多个大泄漏口以保护球轴承；
平衡机械密封采用碳化硅，寿命长，即使在严苛的运行条件下；
阳极氧化铝件以抗腐蚀；
产品使用参数：
| 使用参数 |
| 介质 |
冷却液 |
压缩空气 |

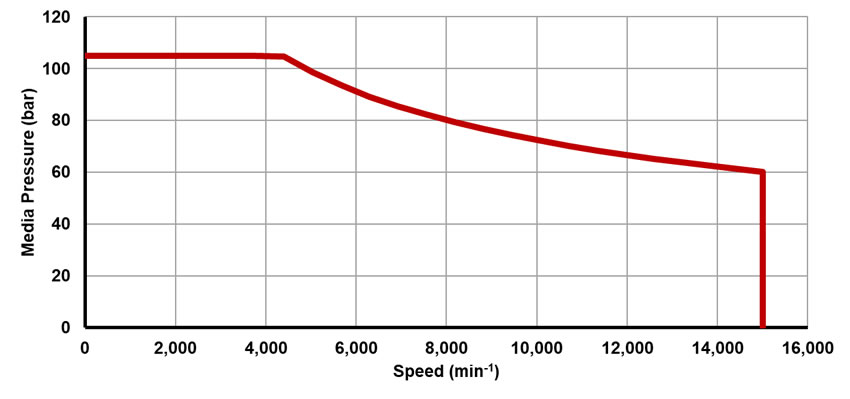

| 压力 |
最大压力 |
105bar |
10bar |
|
最小压力 |
-bar |
1bar |
| 流量 |
最大流量 |
24.3L/min |
1128NL/min |
|
最小流量 |
-L/min |
70NL/min |
| 温度 |
最大温度 |
70℃ |
|
|
最小温度 |
5℃ |
|
| 速度 |
最大速度 |
15000rpm |
12000rpm |
| 干运转时间 |
无限干运转 |
150h（max.） |
| 推荐过滤精度 |
IS4406：1999CLASS 17/15/12 |
ISO8573-1：2010(6：4：4) |

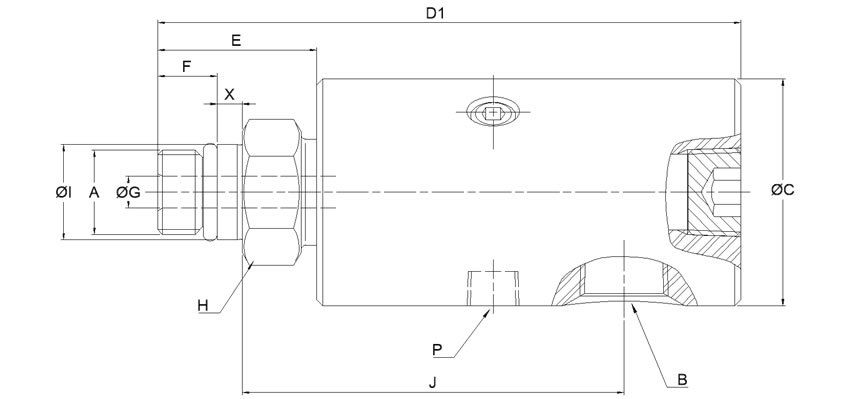

主轴接口连接尺寸要求：
M16X1.5LH(左旋)
定位圆尺寸规格：17.995+0.005;

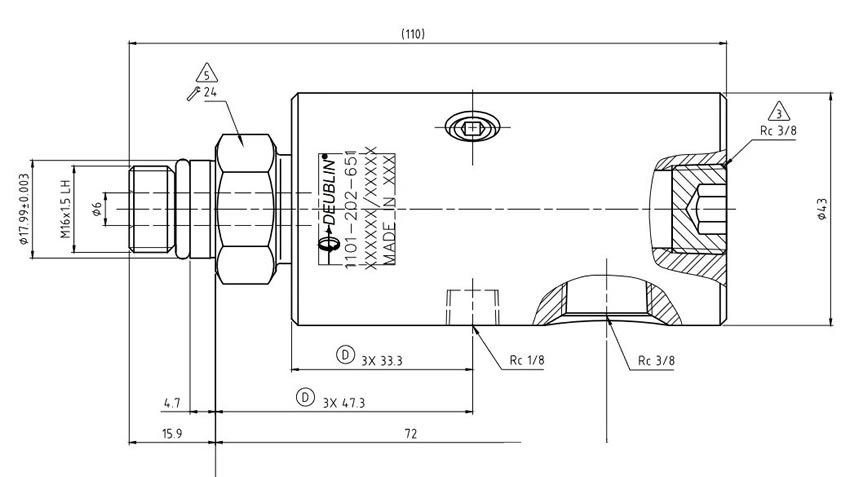

产品尺寸规格如下：
转子螺纹规格：M16X1.5LH(左旋)
软管接口尺寸规格：RC3/8螺纹

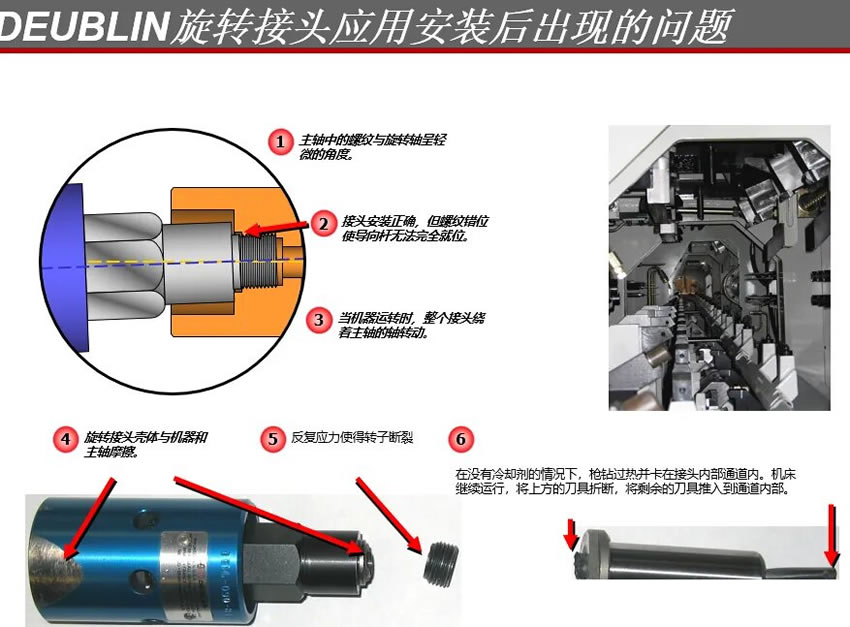

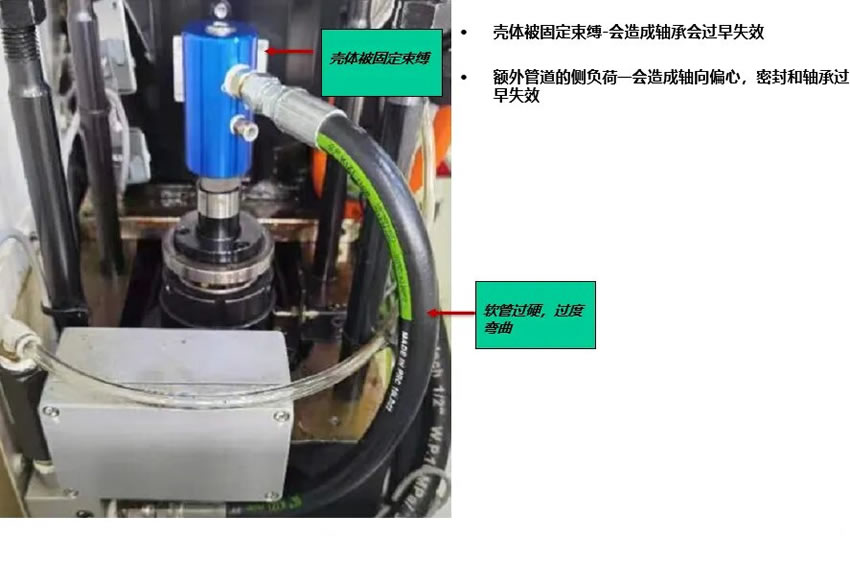

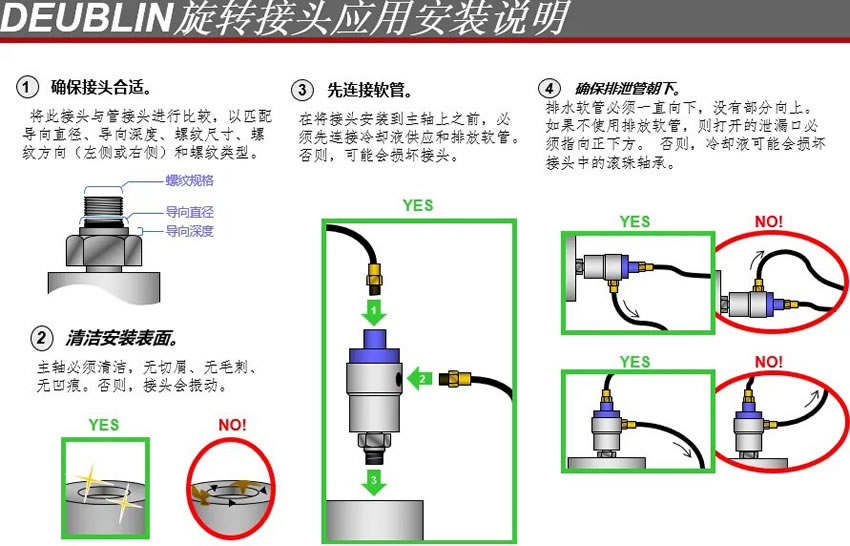

正确安装方式步骤
|
